第 0 章 · 手册说明 ｜ 第 1 章 · 公司实力与制造根基

编制主体：凌云志控股集团

适用项目：美国内华达州本土制造基地 · 钢结构模块化整装房

手册版本：V0.1（初稿）

编制日期：2026 年 9 月

---

第 0 章 · 手册说明

0.1 手册性质与适用范围

本手册是凌云志控股集团面向美国市场发布的产品说明文件，回答一个具体问题：我们向客户交付的，究竟是一件什么样的产品？

它以「产品」为单位组织内容——产品是什么、由什么构成、性能到什么水平、怎么造出来、怎么交付、怎么验收、怎么维护。技术论证、财务模型、产能倒推、投资回报、合规路径、建厂排期等决策与论证类内容，不在本手册范围内，统一收纳于配套文件《内华达本土制造基地（正本）》。

维度	本手册（产品手册）	配套《正本》
回答的问题	这是什么产品、性能如何、怎么造、怎么交付	为什么在内华达建厂、投多少、多久回本、合规怎么走
主体	产品本身及其可交付边界	项目、投资、法务、税务、政策
读者用法	询价、选型、技术澄清、验收依据	立项、尽调、内部决策、政府沟通
变更频率	随产品迭代更新（版本号管理）	随项目阶段更新

边界声明

• 本手册中凡涉及厂房规模、产能、组织分工的表述，均为经确认的既定条件或其推导设计参数，非已建成事实。内华达州 10,000 ㎡ 厂房为规划方案，尚未开工。【待补：土地使用、规划许可与建设进度文件】
• 本手册不构成报价单、不构成合同附件、不构成任何形式的性能保证。正式性能承诺以双方签署的技术协议为准。
• 本手册涉及第三方机构（科研院所、高校）的内容，均为其公开可查证的既有强项的事实性陈述，不代表已建立项目合作关系。合作关系状态见 1.6 节逐条标注。

【配图建议】 一张「两份文件分工示意」信息图：左侧为产品手册（产品截面、模块、节点），右侧为正本（厂区总平面、投资曲线、审批里程碑），中间以箭头标明二者的引用关系。

---

0.2 读者对象与如何使用

本手册面向三类读者，各类读者的推荐阅读路径如下。

第一类：美国开发商 / 矿业营地项目甲方

关注交付确定性、性能达标、验收路径。建议阅读顺序：第 1 章（我们凭什么能造）→ 产品构成章 → 性能指标章 → 交付与验收章。第 1 章的作用是打消「谁来造、造不造得出来」的疑虑——这是本手册把公司实力放在最前面的原因。

第二类：设计院 / 总包 / 结构顾问

关注技术可实现性、节点做法、接口条件。建议直接进入技术章节，并把第 1 章的装备能力与精度章节作为工艺可行性依据使用。若需要计算书、节点详图或第三方检验报告，通过本手册尾页联系渠道提出，我们按项目提供。

第三类：内部团队（商务、技术、项目管理）

作为对外陈述的统一口径。本手册第 0.3 节的数据标注体系是强约束——对外沟通时，标注为待补的内容不得作为已具备能力对外表达。

使用方式

• 手册按章节独立成篇，可单独抽取某章作为投标附件或技术澄清材料。
• 所有性能数据均附标注（见 0.3 节），引用时请连同标注一并引用，避免脱离证据等级使用数字。
• 手册中「我方」指凌云志控股集团及其关联主体；「本项目」指内华达州本土制造基地及其产品体系。

【配图建议】 一张三列「读者路径图」：三类读者图标在最上方，各自向下延伸箭头，标注建议阅读的章节与阅读时长；底部标注联系渠道入口。

---

0.3 数据标注体系

本手册对本行业最常见的失真来源保持警惕：模块化建筑领域的宣传材料中，产能、性能、成本、工期四类数字普遍存在「概念口径当交付口径」「实验室数据当量产数据」「单点最优当系统最优」的问题。为避免我方手册落入同一模式，全手册采用三级标注，每一个数字、每一项能力陈述都必须携带标注。

标注	含义	可用于的场合	不可用于的场合
已核实	有公开可查的第三方来源（官方机构、公开文献、公开数据），或已经书面/项目方确认的事实	投标、技术澄清、对外商务沟通	——
推导	基于已核实事实经合理论证得出，逻辑链可公开。不是猜测，但未经实测或合同确认	内部沟通、方案讨论、附条件的对外表达（须说明前提）	作为无条件承诺、作为合同性能指标
待补	目前尚无证据支撑、或属于规划尚未落地的事项	内部规划、路线图讨论	任何对外文件、任何投标材料、任何口头承诺

标注使用规则

1. 不叠加：一个陈述只用一个标注，取证据等级最低者。若同一段内既有已核实事实又有推导结论，拆分为两句分别标注。
2. 不隐藏：推导结论必须同时写出推导前提。例如 1.3 节引用 Ouda & Haggag (2025) 的效率数据时，必须同时注明该研究的仿真属性与成本边界。
3. 不上浮：待补内容不得因为「业内普遍如此」而被改写为推导。行业惯例不是本企业的证据。
4. 可追溯：已核实的第三方来源在正文中直接标注出处（机构名称 + 年份 + 可查特征），便于读者自行核验。

关于文献引用

本手册仅引用一篇外部学术文献：Ouda, E., & Haggag, M. (2025). Cost-benefit analysis of automating modular construction manufacturing for affordable housing. Frontiers in Built Environment, 11, 1713686。引用时同时给出其结论与局限（见 1.3 节）。除此之外，手册中不含任何专有论文标题、专利号或未公开的技术资料编号。

【配图建议】 一张三级标注的视觉示例图：同一句话分别以三种标注呈现，配文字说明「同一事实在不同证据等级下的可表达边界」；如有条件，做成一页可撕下的速查卡。

---

0.4 版本控制与更新记录

版本号规则：V<主版本>.<次版本>。主版本变更＝产品体系或性能口径发生变化（如材料换代、性能指标调整）；次版本变更＝内容补充、表述修正、配图更新。

发布规则：每次发布在文件首页标注版本号与生效日期；旧版本标注「作废」并归档，不删除。对外提供时以最新版本为准。

更新记录表

版本	日期	变更类型	变更内容摘要	编制	审核
V0.1	2026-09	初稿	建立第 0 章（手册说明）与第 1 章（公司实力与制造根基）框架，确立三级标注体系	待补	待补
——	——	——	待补：产品与技术章节	——	——
——	——	——	待补：性能指标章节（需第三方检测报告支撑）	——	——
——	——	——	待补：交付与验收章节	——	——

待补事项清单（本手册整体）

本手册当前处于初稿阶段，以下内容需在对外发布前完成补充与证据钉固：

• 制造基地厂房的土地使用、规划许可、建设进度文件待补
• 产品性能的第三方检测报告（保温、防火、气密、抗风压、耐候）待补
• 体系认证证书（质量管理体系、工厂生产控制、产品认证）待补
• 产线设备清单与技术参数（关键装备品牌、精度等级、节拍）待补
• 组织架构、项目团队、关键岗位人员配置待补
• 供应链本地化清单与关键物料双供方案待补

【配图建议】 一张「版本控制流程」横向流程图：草稿 → 内部审核 → 技术复核 → 对外发布 → 归档；每个节点下方标注责任人角色与产出物。

---

第 1 章 · 公司实力与制造根基

本章从产品视角回答一个问题：这套产品凭什么能造出来？

模块化整装房不是设计问题，是制造问题。行业内失败的项目，极少失败在图纸上，绝大多数失败在「图纸上有、产线上做不出、现场装不上、批量后精度漂移」这四个环节。因此本章不按「公司简介」的常规写法组织，而是沿产品的制造链条自问自答：

• 谁来造？（1.1 主体分工）
• 在哪里造、造多少？（1.2 制造基地）
• 用什么装备造、能保证什么精度？（1.3 装备制造能力）
• 造出来的墙板性能是什么？（1.4 新材料能力）
• 房子里的管线怎么预装？（1.5 机电能力）
• 技术问题的兜底能力从哪来？（1.6 研发体系与科研协作）
• 怎么证明每一件都合格？（1.7 质量与可追溯）

---

1.1 集团与主体速览

已核实 本项目由凌云志控股集团（linwinz.com）主导推进，依托集团内部分工明确的四个主体协同完成，而非单一企业的独立行为。

主体	与集团关系	负责人	在本产品体系中的角色
凌云志控股集团	集团总部	——	产品责任主体、质量体系最终责任方、唯一交付窗口
兴圆机械	集团控股	袁红超 总经理	装备制造与自动化 —— 产线、工装、自动化工作站
远洋威利	集团参股 / 紧密合作方	黄总 总经理	围护材料 —— 墙板体系研发与生产
机电条线	集团内	李总	机电系统 —— 电气 / 给排水 / 暖通方案与集成
凌云志投资	合作开发商	——	项目组织与开发经验输入（数十年房产开发经营经验）

推导 这一结构的实质是：责任在集团，能力在集团内闭环。客户不需要面对多家供应商的责任推诿——产品出一个问题，找我方一家。

产品视角的意义：材料条线（黄总）与装备条线（袁红超）同属一个集团，意味着当客户提出产品变更时，改材料与改产线可以在内部同步完成，而不需要重新寻找供应商、重新开模、重新排期。这是产品迭代速度的组织基础。

待补 四个主体之间的股权比例、协议关系、在本项目中的权责划分文本尚未提供，需在对外发布前补齐并对齐。

【配图建议】 一张四主体关系图：中心为凌云志控股集团，向外四个节点（兴圆机械、远洋威利、凌云志投资、机电条线），连线标注关系性质（控股 / 参股 / 合作 / 内部），每个节点下方用小图标示意其对应的产品环节（钢构件、墙板、开发、机电）。

---

1.2 内华达本土制造基地

1.2.1 基地参数

项目	参数	标注
选址	美国内华达州	已核实
厂房	10,000 ㎡ 美国标准厂房	已核实
设计总产能	1,000 套整装房（含装修、可交付的整套房屋体系；总产能口径）	已核实
产线形态	可拆装模块化产线（关键工位设自动化工作站）	推导
用地需求	约 6–8 英亩（含 10,000 ㎡ 厂房 + 堆场与通道）	推导
人员配置	约 289 人（满产）	推导
设计节拍	107 分钟 / 模块；满产 100 模块 / 月（弹性上界 150）	推导

口径说明：上表中，厂房面积与设计总产能为我方已确认的既定条件；其余（产线形态、用地、人员、节拍）为按该既定条件推导的设计参数推导，不构成产能承诺。最终参数以正式工程设计文件为准。

1.2.2 产能口径（重要）

• 交付形态为整装房：产能口径统计的是「含装修、可交付的整套房屋体系」，不是钢结构部品构件的产量，也不是模块数量。外购了钢构件产能与交付了可入住房屋是两件事，本手册统一以后者计。已核实
• 总产能口径，非年产能：1,000 套为设计总产能，不表述为年产能。已核实
• 制造方式为钢结构部品构件：以钢结构部品构件制造为基础，通过可拆装模块化方式组成整装房。已核实

待补 分期投产节奏、达产爬坡曲线、单班 / 双班制下的产出核算，尚未提供。

1.2.3 可拆装模块化产线

推导 采用可拆装模块化产线的产品价值有四点：

1. 产线可搬迁：设备以可拆装方式布置，当项目地点变化或需要就近项目现场组织生产时，产线可按模块拆卸、迁移、重组，而不是形成一次性重资产沉没。
2. 产能可扩展：可拆装结构便于按订单节奏分段扩充工位，避免一次性投满带来的闲置成本。
3. 运输适配：单机与功能模块按标准集装箱内尺寸设计，降低运输成本与装卸难度；模块间采用标准化机械接口与快插式电气 / 控制接口，现场联线时间可从周级压缩到天级。
4. 出厂预调试（FAT）：整线在出厂前完成预装与预调试，绝大部分调试工作在发货前完成，减少现场依赖当地施工队排期的土建与调试工序。

推导 上述设计原则与我方装备条线的既有业务方向一致；尚未在北美完成过一次完整交付，此点如实说明。

待补 产线的具体工位划分、物流路径、在制品库存策略、节拍设计、北美落地实施方案，尚未提供。

1.2.4 为什么在内华达本土制造

这不是一个「物流选择」，而是一个直接影响产品能否进入美国市场的决定。

若在中国生产再出口	若在内华达本土制造
面临 HTS 9406 项下最惠国 2.9% + Section 301 对华 25% 叠加，钢铝件还可能叠加 Section 232 —— 整栋出口在经济上不成立已核实	不产生进口关税推导
美国要求第三方机构赴中国工厂驻厂检验（in-plant inspection）—— 检验机构愿不愿意来、排期多久，是项目最大时间变量推导	第三方检验为州内常规流程，周期可控推导
交期受海运与清关波动影响推导	工厂到工地为州内陆运，交期可预测，且现场返工可在同一体系内处理推导

已核实 关税构成：HTS 9406 预制建筑 MFN 2.9% + Section 301 对华 25%（USTR 公开清单）。钢铝制品的 Section 232 项下附加措施亦可能适用。

推导 「赴华驻厂检验」为项目最大时间变量的判断，逻辑如下：矿山营地类项目通常由业主或业主指定第三方对制造过程实施驻厂检验（工厂监造）。若制造地在境外，需安排检验人员跨境常驻，由此产生差旅、签证、语言、标准差异等协调成本，检验周期因往返而拉长；更关键的是，一旦出现制造地标准与业主标准不一致的情况，返工发生在境外，返工周期以月计。制造基地设在美国境内，检验人员可按常规方式驻厂，检验标准、沟通语言、返工条件均在同一体系内，交付节奏可控。

推导产品视角的结论：本土制造让产品的价格结构与交付节奏两个变量都回到可控范围——客户拿到的价格更接近真实制造成本，而不是包含政策风险的溢价；交付周期不再由检验机构的行程决定。

待补 内华达州层面的税收、用地、用工政策优惠，以及园区具体位置、交通条件、上下游配套距离，均需在对外沟通前落实文件。

【配图建议】（本节建议配图三张）① 制造基地规划平面示意：厂房轮廓、主要功能区划分（原材料区、下料区、组焊区、墙板复合区、机电预装区、内装区、成品暂存与发运区）；② 「选址内华达＝消掉两个成本变量」对比图：左侧境外制造（关税 + 跨境驻厂检验两条风险带），右侧本土制造（两条风险带划掉），中间以成本曲线示意可预测性差异；③ 产能口径说明图：以「钢构件 → 模块 → 整装房」三级递进图示，明确标注产能统计落在第三级。

---

1.3 装备制造能力

主体：兴圆机械（集团控股，总经理 袁红超）

本节从产品角度说明：哪条产线做什么产品，以及这条产线能保证什么精度。

1.3.1 产线与产品的对应关系

产线段	主要装备	对应产品部位	精度 / 质量保证手段
下料 / 切割	数控等离子 / 激光切割机、型钢切割机、自动上料与排料	钢构框架全部构件	数控定位，切割精度由设备保证
成型 / 加工	数控折弯机、数控钻 / 冲孔、辊压成型	冷弯薄壁型钢（CFS）构件、板件	孔位一致性，批量加工效率
框架组装	组立工装、焊接机器人工作站、自动变位机	模块主体钢框架	工装定位 + 机器人焊接，降低对熟练焊工的依赖
墙板安装	装配工位、定位胎架、气动工具站	围护墙板体系	胎架保证板缝一致性
机电预装	管线预制、工位化布管布线	电气 / 给排水 / 暖通预埋	预制化减少现场返工
内装	装配式内装工位	装修面层、卫浴、橱柜	干法装配，质量可复现
检测	激光测量、视觉检测、焊缝无损检测（超声 / 磁粉）	全工序	数据可追溯，支撑美标首件检验
涂装	抛丸 / 喷砂、自动喷涂、烘干	钢构件防腐	涂层厚度与均匀性可控

上表中「主要装备」一列为按钢结构模块化制造通行工艺梳理的典型配置推导，用于说明各工序的精度来源；我方实际设备清单与技术参数见待补。

推导 装备能力的关键价值在于精度从环节上被锁定，而不是靠在最后的总装上「调」出来。模块化房屋现场装不上、拼缝不齐，根因通常在下料与组焊环节的累积误差。把精度要求前置到前段工序，是这类产品能否实现现场快速装配的判据。

推导 框架组装环节采用组立工装与机器人焊接工作站，除精度收益外还有一个内华达场景下更重要的价值：让产能不被当地劳动力市场卡住。美国制造业技工短缺，偏远矿区更难招到足量熟练焊工与装配工；以工装定位与机器人焊接替代部分对熟练焊工的依赖，是保证在矿区附近建厂仍能稳定产出的前提。

1.3.2 自动化效率论证（口径与边界）

我方对外使用的唯一效率口径推导：

采用自动化产线后，单位产品的直接人工成本可大幅降低。

已核实 可引用的第三方文献：Ouda, E., & Haggag, M. (2025). Cost-benefit analysis of automating modular construction manufacturing for affordable housing. Frontiers in Built Environment, 11, 1713686。基于生产仿真与成本数据：自动化使单位产品生产时间缩短约 40%（约合 1.7 倍）；单位产品人工工资降低 69.7%；能耗成本降低 11.6%；自动化系统投资约为人工方案的 321%，投资回收期约 3 年。

已核实该研究的局限（引用时必须同时说明）：

• 基于仿真（simulation）而非实测生产线数据；
• 仅覆盖主制造过程的直接成本，不含闲置时间、间接成本，以及环境与质量方面的影响。

推导我方不使用以下口径（原因已核实）：

不使用	原因
❌「总成本降至 20%」	模块房成本结构中材料通常占 50–70%，不因自动化改变，因此总成本降幅必然远小于人工成本降幅
❌「坪效更高」	公开数据核算：纯人工产线坪效 0.063 高于全自动产线 0.042，自动化与坪效无稳定正相关

推导产品视角的结论：自动化的价值不只是省钱。在内华达场景下更重要的是——让产能不被劳动力市场卡住。这是偏远矿区建厂能否稳定交付的先决条件。

待补 兴圆机械为本项目配置的具体产线设备清单、关键装备品牌与型号、自动化工作站的功能定义与数量、各工序的精度等级（如下料长度公差、组焊对角线公差）与技术参数，尚未提供。本节在补充到位前，不对外陈述任何具体精度数值。

【配图建议】（本节建议配图三张）① 产线工艺流程图解：从下料到涂装的八个产线段横向排列，每个产线段标注对应产品部位与精度控制手段；② 自动化工作站示意图：以下料、组焊、涂装三个工位为例，示意自动化介入方式（可用流程式插图，不必使用真实设备照片）；③ 效率边界说明图：一根横向条形图，标注「材料」「直接人工」「能耗」三段，说明自动化仅作用于其中两段，材料段不受影响——用于直观解释为何不能讲「总成本降至 20%」。

---

1.4 新材料能力

主体：远洋威利（集团参股 / 紧密合作方，总经理 黄总）

本节从产品角度说明：这套墙板给房子带来什么。

推导 墙板是模块化整装房性能的集中承载面。房屋的保温、防火、气密、耐候、抗风沙五项关键性能，最终都通过围护墙体落地；结构骨架决定房子站不站得住，墙板决定房子住不住得舒服、能不能过审。

1.4.1 墙板体系对产品的性能贡献

产品性能	由墙板体系决定	对应美国标准（参照）	标注
防火安全	耐火等级（组件级）	ASTM E119 / UL 263	推导
保温节能	R 值（内华达 Zone 5B 要求 R-30 墙）	ASTM C518	推导
气密性	空气渗透率（目标 3 ACH50）	ASTM E283	推导
水密性	抗风驱雨	ASTM E331	推导
结构强度	抗风压（95 mph）	ASTM E330	推导
耐候性	抗紫外线、抗风沙磨蚀	ASTM G154 等	推导
表面燃烧	火焰蔓延 / 烟气	ASTM E84 Class A	推导

逐项说明（产品视角）

• 保温：内华达项目地处高海拔、昼夜温差大的干旱气候区，冬季与夜间热损失是营地运行能耗的主要来源。墙体保温性能直接决定供暖负荷，进而决定客户的长期运行成本。
• 防火：营地建筑属人员密集居住场所，防火性能是审批与保险的前置条件。墙板体系的防火性能涉及两方面：材料本身的燃烧性能等级，以及墙体构造形成的耐火极限。
• 气密：气密性是保温性能能否真正实现的先决条件。若墙体气密不足，保温层做得再厚，实际能耗仍由渗漏决定。模块化房屋的优势恰在此处——墙板在工厂环境内完成复合，接缝在受控条件下处理，气密性一致性优于现场砌筑或现场拼装墙体。
• 耐候：内华达州紫外线强、温差循环剧烈、干湿交替，对墙面材料抗老化能力的要求高于温和气候区，直接决定外立面多年使用后的外观保持与维护频次。
• 抗风沙：干旱地区风沙对建筑外立面与门窗缝隙的磨损与渗透是实际使用中的常见问题，墙板体系的表面处理与接缝构造需针对这一环境条件设计。

1.4.2 材料自研对客户的价值

若外购材料	若我方自研（远洋威利）
交期与价格受制于供应商	供应节奏可控
客户提变更需重新与供应商谈判、开模、排期	变更在集团内部协调，响应周期大幅缩短
材料性能边界 = 供应商货架产品边界	可针对内华达沙漠气候做定向设计
材料成本占 50–70% 且不可控	成本可随产量爬升持续优化

推导 「自研材料响应更快」为结构性判断，依据是两主体同属一个集团的组织事实。

待补 墙板现有测试报告编号、实测 R 值与耐火等级、构造做法与板厚规格系列、层间材料构成、不同气候分区下的选型建议表、板材原材料的美国境内采购可行性，均需在对外发布前补齐。

产品视角的结论推导：远洋威利的墙板材料能力，使整装房在保温、防火、耐候、气密、抗风沙五项性能上具备可控的设计与制造基础，而不是依赖现场作业水平。另需注意，材料性能从实验室到量产的一致性，取决于工厂生产控制体系而非配方本身，这一环节的证据见 1.7 节。

【配图建议】（本节建议配图两张）① 墙板构造剖面图：分层标注各功能层（面层、保温层、结构层、内饰面）及其对应的性能贡献，下方用五个图标横向列出保温 / 防火 / 耐候 / 气密 / 抗风沙并指向相应构造层；② 「工厂复合 vs 现场施工」气密性对比示意图：左侧为现场作业条件（示意环境变量），右侧为工厂受控环境，用曲线示意一致性差异，不标具体数值。

---

1.5 机电能力

主体：机电条线（负责人 李总）

本节从产品角度说明：房子里的管线怎么预装到位，以及为什么这决定交付周期。

机电系统决定产品能不能住——尤其在内华达矿区这类可能无市政管网的环境中。

能力项	内容	对产品的价值	标注
系统方案设计	电气 / 给排水 / 暖通系统选型与容量测算	按营地规模定制，不做通用化妥协	推导
工厂预装	管线在工厂内预制、预埋在模块中	现场工作量大幅减少，交期可控	推导
离网方案	太阳能 + 储能 + 备用发电配置	支撑无市政电力场景	推导
与营地接口	模块级接口与营地级管网的对接设计	降低现场协调难度	推导

1.5.1 MEP 系统的自研与集成

推导 MEP（水、暖、电）系统在整装房中的产品意义，与在传统建筑中不同。传统建筑中机电是「施工中的一个专业分包」，在整装房中机电是产品的一部分，必须在工厂内完成到一定完成度，否则模块化带来的进度优势会在现场被机电安装吃掉。

推导 自研与集成能力的价值体现在三点：

1. 设计接口内化：机电系统与结构骨架、墙板体系的接口由同一团队设计，减少专业间碰撞。模块化房屋空间受限，管线走向余量小，接口必须在设计阶段一次做对，现场没有足够的调整空间。
2. 产品化而非项目化：机电以产品模块形式设计（标准化的管井、电气回路、给排水点位布置），可在不同户型间复用，避免每个项目重新设计一次。
3. 现场工作量最小化：工厂内机电预装完成度越高，现场需要做的连接、调试、验收工作越少。

1.5.2 机电预装对交付周期的价值

推导 交付周期的瓶颈通常不在主体制造，而在现场工序的串行等待：等结构完成才能做机电，等机电完成才能做封板，等封板完成才能做装修。整装房的根本价值就是把这条串行链搬到工厂内的并行动线上完成。

推导 机电预装因此是交付周期的关键杠杆：把管线工作从「现场高空作业、受天气影响、多工种交叉」变成「工厂内工位作业」，工序数量与串行依赖被显著削减。此外，机电预装把管线安装在模块封闭之前完成，作业条件优于现场作业，返工概率与隐蔽工程质量风险同步下降。这是本产品交付周期的主要压缩来源之一。

推导 另需注意：美标适配是本项目机电环节的关键风险点。中国国内成熟做法不能直接平移至美国境内制造与验收，本地持证电工与专业工程师的介入是必要条件。

待补 机电系统的自研范围与非自研范围；机电预装的完成度定义（工厂完成到哪一步、现场完成哪一步）；美标适配路径（美国电气、给排水与暖通规范的适配方案与本地持证要求）；机电团队的组织规模与本地化配置方案。

【配图建议】（本节建议配图两张）① 机电预装流程图：以一间模块为例，展示结构封板前管线已安装到位的状态剖面，标注工厂完成范围与现场完成范围的分界线；② 交付周期对比示意：上方为传统现场串行工序链（结构 → 机电 → 封板 → 装修），下方为模块化并行链（工厂内并行 + 现场仅剩余连接），用长度对比直观表达周期差异，不标注具体天数。

---

1.6 研发体系与科研协作

本节先说明「两大研发中心」的内部能力归属，再说明外部科研协作意向。二者证据等级不同，须严格区分。

1.6.1 集团研发架构

研发中心	负责人	研发方向	对产品的输出
新材料研发中心	黄总（远洋威利 总经理）	围护体系与墙板新材料、性能指标攻关、材料级与组件级测试组织	墙板产品、材料规格书、测试报告
智能装备研发中心	袁红超（兴圆机械 总经理）	产线装备设计、自动化工作站开发、可拆装模块化产线技术	整线装备、工装夹具
机电条线	李总	机电系统方案与集成	电气 / 给排水 / 暖通方案

推导 各研发中心与其依托主体的对应关系，构成「材料 — 装备 — 机电」三支点的内部研发闭环：产品变更时，材料与装备在同一集团内对话——改材料就能同步改产线。产品迭代的两个主要变量（换材料、换工艺）都在内部可控范围内，不需要为其中任一变量寻找外部合作方。这是本产品在长期供应中的稳定性基础。

待补 各研发中心的场所条件、设备配置、人员规模、在研项目清单，需在对外发布前补齐。

1.6.2 科研协作（真实状态）

以下为我方正在保持技术交流 / 正在接洽的机构，所列均为各机构公开可查证的既有强项：

机构	公开可查证的强项	与本产品的可结合方向	状态
中国建筑科学研究院（CABR）	我国建筑行业最大的综合性研发机构之一；工程建设国家标准与行业标准主要编制与管理单位，累计主编 1000 余项标准；设建筑工业化研究中心；建有建筑抗震、风洞、防火、建筑幕墙、建筑材料等实验室	墙板与围护构造的防火 / 热工测试方案；标准体系对照	保持技术交流 / 正在接洽
中国科学院沈阳自动化研究所	依托「机器人与智能系统全国重点实验室」「机器人技术国家工程研究中心」等国家级平台；研究方向涵盖智能检测与成套装备、工业人工智能与柔性制造	产线视觉检测、智能检测模块	保持技术交流 / 正在接洽
同济大学	土木工程学科在 2016 年学科评估中获 A+；建筑学、土木工程、城乡规划学入选国家「双一流」建设学科	钢结构模块建筑抗震与结构优化咨询；建筑工业化体系设计方法	保持技术交流 / 正在接洽
中南大学	数学、材料科学与工程、冶金工程、矿业工程、交通运输工程 5 个学科入选「双一流」；有粉末冶金全国重点实验室；矿业工程学科在软科世界一流学科排名中长期位居世界第一	轻质合金材料在结构件上的应用；材料表面处理与耐久性	保持技术交流 / 正在接洽

状态声明已核实：上述四家机构与我方的关系为 「保持技术交流 / 正在接洽」，尚未签署合作协议，不构成本手册中任何产品参数的背书或认证。所列强项为各机构公开可查证的既有事实。任何未来合作以正式签署文件为准。

1.6.3 表述纪律

因此，本手册及我方对外沟通中，不得使用以下表述：

• 不得表述为「已与某机构建立合作」「已获某机构技术支持」「联合研发」；
• 不得使用已完成、已签约、已验证等完成时态；
• 不得提及任何具体人名、专利号、论文标题作为合作关系证据（除本手册明确列出的 Ouda & Haggag 2025 之外）；
• 不得将机构的研究方向表述为我方已落地的技术能力。

推导 上述纪律的意义是保护我方在尽调中的可信度。矿山营地项目的甲方通常会对供应商的技术能力做核验，一处夸大的协作关系足以引发对全部陈述的怀疑。宁可表述保守，不可表述无据。

为什么本手册不列具体人名与成果：本手册不含未授权的第三方人名、专利号与论文标题——这类信息在客户尽调中会被逐一核验（机构官网、专利数据库、学术数据库），不实陈述会损害文件整体可信度。我方选择把可核实的部分做扎实。

待补 外部协作的正式协议签署后，本节按签署情况逐条更新为相应证据等级，并同步版本号。

【配图建议】（本节建议配图两张）① 研发闭环结构图：中心为产品，三支点向外延伸（新材料—黄总、智能装备—袁红超、机电—李总），每个支点下方标注其输出的产品成果（墙板与材料规格书、整线装备与工装、机电方案）；② 科研协作意向状态图：四家机构以卡片形式排列（名称 + 公开强项要点），每张卡片底部统一标注「保持技术交流 / 正在接洽 · 未签约」的印章式标记，用于在视觉上锁定当前证据等级，避免被误读为已签约合作。

---

1.7 质量与可追溯

本节回答客户最实际的三个问题：凭什么证明每一件都合格？出了问题能不能查到原因？

环节	控制手段	状态
来料检验	钢材、板材、机电部品的进厂检验	【待补：检验规范与记录格式】
过程检验	工序自检 + 专检；关键工序（焊接、连接节点）100% 检验	待补
出厂检验	逐单元检验；记录归档	待补
第三方检验	按 Nevada Housing Division 要求接受产线与单元检验（NAC 461.300）	【待补：检验机构名录】
质量体系认证	ISO 9001 等	【待补：认证状态与证书编号】
记录留存	单元级质量档案（可追溯至原材料批次）	【待补：留存年限与形式】

推导 上述控制环节参照模块化建筑行业通行做法与 NAC 461 体系要求设计；具体规范与我方现有体系需在本基地投产后核实。质量与可追溯体系是本产品进入美国市场、尤其是承接矿山营地这类受严格业主审核项目的必要条件，须在对外发布前完成建立并取得证据。

1.7.1 体系认证待补

需明确并取得：质量管理体系认证（范围需覆盖设计、制造、安装）；工厂生产控制体系（用于证明产线制造一致性，而非仅实验室样品性能）；产品认证 / 构件认证（针对钢结构部品构件与围护墙板体系）；美标适配的认证路径与所需本地资质。

1.7.2 检验流程待补

需建立并明确：来料检验（钢材、板材、机电部品的进厂检验项目与判定准则）；过程检验（下料尺寸、组焊尺寸精度、涂装质量、墙板复合质量的工序检验点与记录方式）；成品检验（整装房的出厂检验项目：尺寸、外观、机电贯通、功能测试、性能抽检）；第三方检验安排（业主或指定检验机构的驻厂检验接入方式、报验节点、见证点与停止点设置）。

1.7.3 记录留存框架待补

需建立并明确：每套整装房的单件档案（从原材料批次、构件编号、工序检验记录、参与工序、出厂检验记录到发运记录，形成完整链条）；关键记录（如焊缝检验、涂装厚度、性能测试）的留存年限与查阅方式；变更记录与不合格品处置记录；记录的可追溯性验证方法（即能否从现场某一构件反查到其原材料批次与制造记录）。

推导 上述框架的价值在于：模块化房屋的客户是批量采购方，其真实风险不是单件质量问题，而是批量一致性问题——第一套合格，第一百套同样合格吗？可追溯体系是回答这一问题的唯一手段，也是产品从「样品」走向「供货」的分界线。

待补 本节的体系文件、认证证书、检验规程文本、记录表单模板，均需补入后方可对外提供。

【配图建议】（本节建议配图两张）① 三级检验流程图：来料 → 过程 → 成品 → 出厂，每一级标注检验项与记录节点，末端接入单件档案；② 单件档案追溯示意：以一套整装房为中心，向外连线到原材料批次、构件编号、工序记录、检验报告、发运单，形成可反向追溯的链条图，用于直观解释「从现场构件查到原材料批次」的能力。

---

本章小结

推导 本章沿产品制造链条逐环节回答了「凭什么能造出来」：

• 主体分工清晰（1.1）：责任在集团，能力在集团内闭环，装备制造内部化，产线不依赖外部供应方；
• 制造基地位于美国境内（1.2）：10,000 ㎡ 美国标准厂房，设计总产能 1,000 套整装房（含装修可交付口径），可拆装模块化产线；选址内华达州消掉了关税与跨境驻厂检验两个成本变量；
• 装备与精度能力（1.3）：以产线环节锁定精度而非末端调整；自动化能力用于精度稳定性与直接人工成本结构改善，不用于总成本或坪效承诺；
• 材料能力（1.4）：墙板体系承载保温、防火、耐候、气密、抗风沙五项性能；
• 机电能力（1.5）：机电预装完成度是交付周期的关键杠杆，美标适配为需重点解决的环节；
• 研发体系（1.6）：内部三支点研发闭环，外部四家机构保持技术交流、正在接洽【未签约】；
• 质量与可追溯（1.7）：体系框架已明，认证与规程待补，此为进入市场的必要条件。

读者须知：本章中标注为待补的内容，均为当前尚未具备证据的事项，不应被理解为已具备能力。产品的具体构成、性能指标与交付验收方式，见后续章节。

【配图建议】 一张「制造链条一图总览」：横向流程带从主体分工起始，经基地、产线、材料、机电、研发，收于质量追溯，每个环节下方标注本节对应小节编号与标注等级分布，作为读者检视证据完整度的索引图。

---

《模块化建筑产品手册》V0.1 · 第 0 章 手册说明 / 第 1 章 公司实力与制造根基

证据等级说明见 0.3 节。对外引用请连同标注一并引用。

第 2 章 产品体系总览

2.1 交付形态定义：整装房

本手册产品的交付形态是整装房：不是"钢材构件"，也不是"毛坯箱体"，而是一套在出厂时刻即可入住的完整房屋单元。结构、围护、机电、内装四大系统全部在工厂内完成并测试通过，运抵现场后仅需基础连接、模块就位与接口对接，即达交付状态。判断标准是工厂完成度：

系统	整装房的工厂完成内容	现场仅剩
结构	CFS 主框架、角件、楼板体系、抗侧力墙板全部成型并组装为可吊装的整体刚度单元	与基础锚固连接
围护	外墙组件（外饰面+保温+空腔+内衬）安装到位，门窗装配并做水密测试，模块缝防水节点预制	模块间缝隙最终密封收口
机电	给排水、电气管线、配电箱、暖通设备与风管全部安装接线，打压试验、通电测试完成；卫浴 pod 打压合格	模块间管线对接、与营地主干管接口
内装	墙地面、吊顶、卫浴 pod、家具、五金、灯具、洁具全部安装完毕	无

已核实本项目产品定位为"整装房（含装修、可交付的整套房屋体系）"，制造方式为"钢结构部品构件"；主力结构为热浸镀锌冷弯薄壁型钢（CFS）。

推导口径依据：营地采购方对"新造 vs 二手"不敏感，而对"能按期入住 + 拿到入住许可（Certificate of Occupancy）"敏感。既然验收时点是入住许可而非结构封顶，把工序尽量压回工厂（稳定环境、工人、质检）就是降低现场进度风险与质量波动的最直接手段。

三个后果：①工厂是唯一质量责任主体，四大系统同厂同组织完成，无责任扯皮空间；②现场工期与天气解耦，内华达北部冬冷夏热风沙频繁，厂内完成度高意味着现场暴露工序大幅减少；③产品可按"件"报价、验收、计运费，这是代号体系与拆分方案的前提。

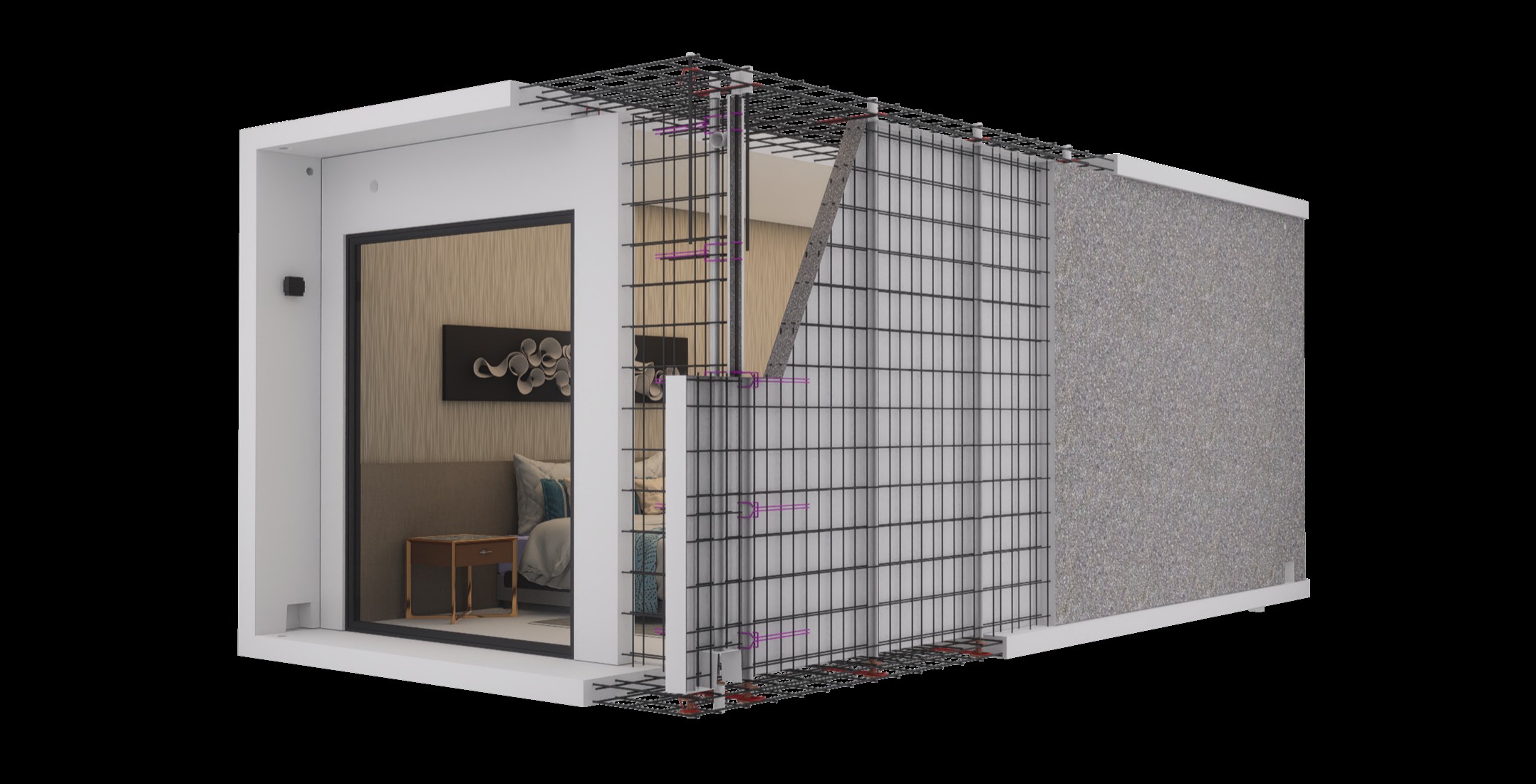

【配图建议】"整装房四大系统工厂完成度剖面图"：8.5×8.5×40 ft 模块沿长向剖开，四色标注结构/围护/机电/内装厂内完成部位，右侧虚线框标注"仅现场完成"的三个动作（基础锚固、模块就位、接口对接），形成"工厂完成区大／现场完成区小"的视觉对比。

---

2.2 产品型谱总图

型谱按族系 → 房型 → 变体三层组织：族系别功能属性，房型别使用场景，变体别同房型内规格微调。

2.2.1 型谱总表

族系	房型	代号前缀	主要用途	模块档位	营地功能对应
A 系 居住单元	单人房	NVM-S	单人工人宿舍	A / B	营地主体住宿
A 系 居住单元	双人房	NVM-D	双人合住宿舍	D / 双模块	住宿补充
A 系 居住单元	家庭房	NVM-F	带家属员工／长期运营岗	双模块 / 四模块	运营期住宿
A 系 居住单元	无障碍房	NVM-A	无障碍／伤病康复住宿	A 改型	合规定必备
B 系 服务配套	卫浴单元	NVM-SV	公共卫浴／淋浴 pod	C	集中卫浴
B 系 服务配套	餐饮单元	NVM-KT	餐厅／后厨	多模块拼装	三餐供应
B 系 服务配套	洗衣单元	NVM-LD	工业洗衣线	多模块拼装	洗衣服务
B 系 服务配套	办公单元	NVM-OF	项目管理办公／会议	A / 双模块	管理办公
B 系 服务配套	医疗单元	NVM-MD	现场医务室／急救	B / 双模块	医疗急救
B 系 服务配套	健身单元	NVM-GY	健身／娱乐	双模块	员工保留
B 系 服务配套	后勤单元	NVM-BK	仓储／工具／门房／安保	C / B	后勤保障

已核实营地服务配套对标 Thacker Pass 营地，提供三餐、洗衣、清洁服务 + 往返工地班车。上表 B 系房型即按此服务清单反推。

推导A 系四房型按住宿单元的人数与合规属性划分：单人房对标 Thacker Pass 全单人房基准；双人房覆盖成本敏感项目的少量需求；家庭房面向 2028 年后运营期固定岗位（该矿运营期需 350 个全职岗位）；无障碍房为合规必备项，美国劳工营地与公共住宿设施均要求一定比例无障碍单元。

2.2.2 型谱树（文字版）

模块化建筑产品
├── A 系 居住单元
│   ├── NVM-S 单人房
│   │   ├── NVM-S1（基础型，单模块，独立卫浴）
│   │   ├── NVM-S2（升级型，单模块，加大起居区）
│   │   └── NVM-S2C（并排合拢型，双模块，17 ft 净宽）【推导】
│   ├── NVM-D 双人房
│   │   ├── NVM-D1（加长单模块，53 ft 档）
│   │   └── NVM-D2C（并排合拢型，双模块）
│   ├── NVM-F 家庭房
│   │   ├── NVM-F1（并排双模块，一室一厅）
│   │   └── NVM-F2（四模块拼装，两室一厅）【推导】
│   └── NVM-A 无障碍房
│       └── NVM-A1（单模块改型，轮椅回转 + 无障碍卫浴）
└── B 系 服务配套
    ├── NVM-SV 卫浴单元（SV1 标准 / SV2 洗衣一体）
    ├── NVM-KT 餐饮单元（后厨 / 就餐区 / 冷藏 分模块）
    ├── NVM-LD 洗衣单元
    ├── NVM-OF 办公单元
    ├── NVM-MD 医疗单元
    ├── NVM-GY 健身单元
    └── NVM-BK 后勤单元

待补型谱树完整分支须在首批订单功能需求确认后锁定；标注推导的变体（并排合拢型、四模块拼装型）在设计冻结前属候选方案，不作为报价唯一依据。

【配图建议】"型谱树状图"：纵向分 A/B 两族，A 系蓝色系、B 系橙色系，每个房型配一个模块外形缩略图（8.5×40 长条 / 8.5×30 中条 / 8.5×12 短条 / 双模块并排宽条），让读者一眼看出型谱与模块档位的对应关系。

---

2.3 两大族系

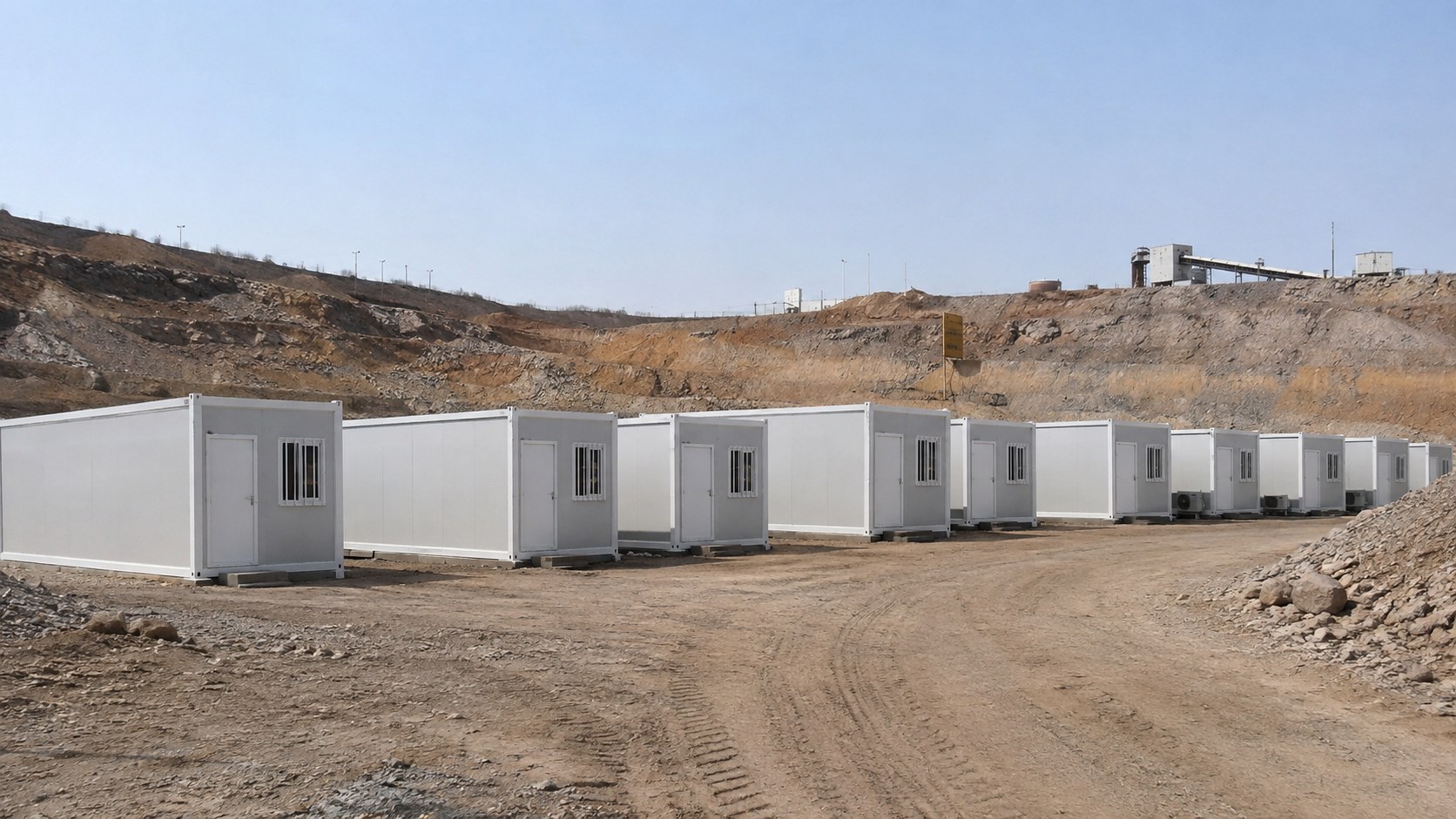

2.3.1 A 系 居住单元

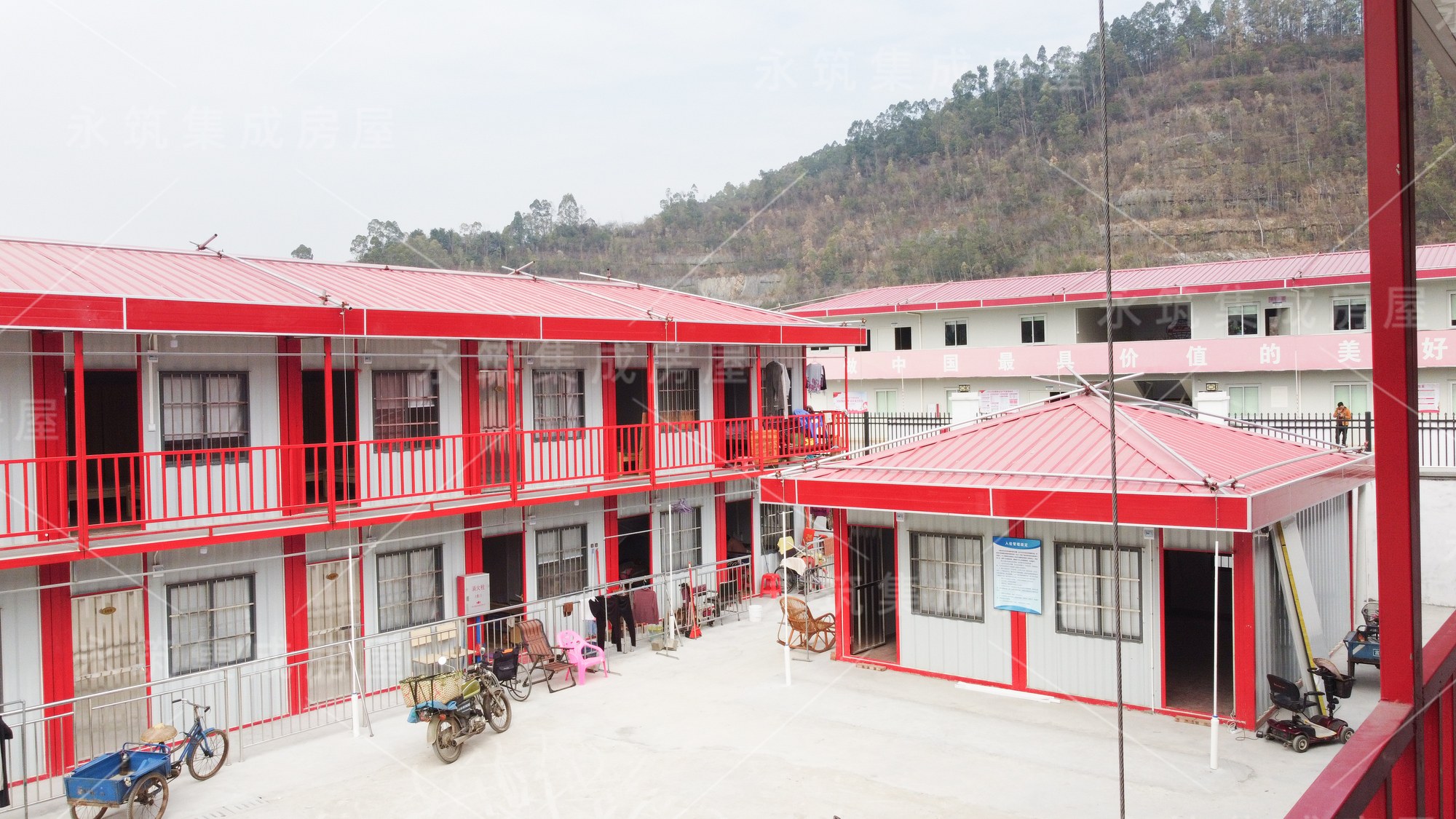

A 系共同特征：每单元具备完整独立生活功能（睡眠、卫浴、储物、简易餐饮、工作），可单独交付也可堆叠，是营地主体与产能主要去向。

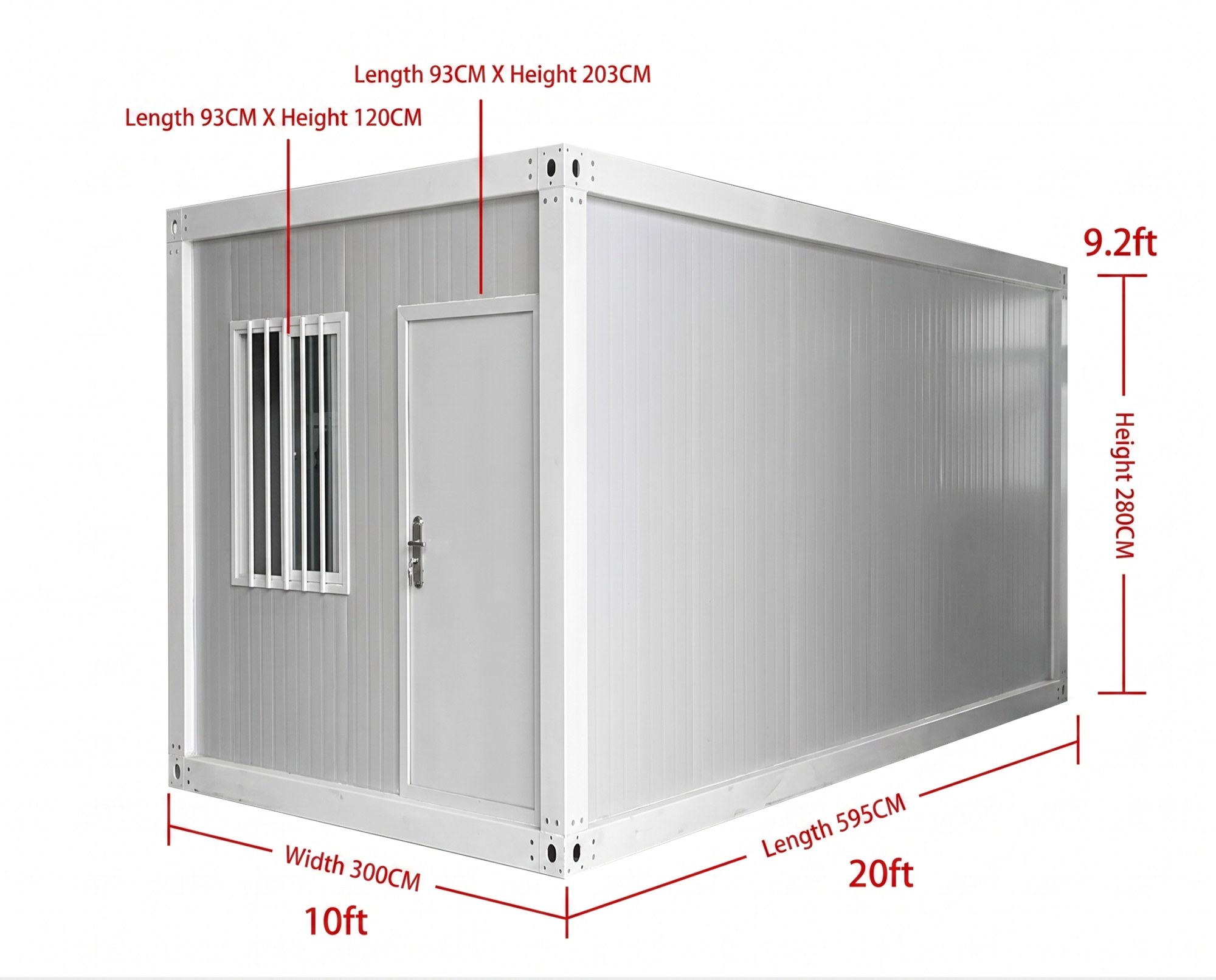

（1）NVM-S 单人房——单人工人宿舍，含独立卫浴，对标 Thacker Pass 营地 1,997 间单人房。

项目	规格	标注
模块外形尺寸	8.5 ft × 8.5 ft × 40 ft（2.591 × 2.591 × 12.192 m）	已核实
毛面积	340 ft²	已核实
室内净面积	约 300 ft²（约 27.9 m²）；扣墙体与卫浴后居住区约 210 ft²	推导
模块自重（目标）	≤ 14,000 lb	推导
层数	可堆叠至 3 层	推导

推导算式：毛面积 = 8.5 × 40 = 340 ft²。净面积：两侧各扣外墙组件约 0.35 ft（外饰面+空腔+内衬约 4 in），净宽约 7.8 ft，净面积 ≈ 7.8 × 40 = 312 ft²，扣端部结构与卫浴 pod 占位后取整约 300 ft²；居住区 = 312 − 卫浴 pod 占地（8 ft × 7.8 ft ≈ 62 ft²）≈ 210 ft²，与户型分段（入口 4 + 卫浴 8 + 储物 4 + 起居 14 + 睡眠 10 = 40 ft）自洽。自重：CFS 模块自重经验区间 30–40 psf，取中值 35 psf × 340 ft² ≈ 11,900 lb，加卫浴 pod、家具、机电后取 ≤ 14,000 lb，远低于 48,000 lb 净重上限。3 层堆叠：8.5 × 3 = 25.5 ft，加基础总高约 27–28 ft，与 Thacker Pass 三层做法一致。

合规对照：已核实OSHA 1910.142 对临时劳工营地规定 50 sq ft/人、三合一（睡眠+起居+储物）100 sq ft/人；NAC 449.218 规定单人房 80 sq ft。推导NVM-S1 居住区 210 ft²（单元总面积约 300 ft²）大幅超过上述任一下限，合规余量在 2 倍以上——这是"整装房+独立卫浴"相对"集体宿舍"的合规优势。

（2）NVM-D 双人房

推导8.5 ft 外宽扣墙后净宽约 7.8 ft，只能单侧布床，无法宽度方向双床并列。故双人房仅两条路线：

路线	做法	适用条件
D1 加长单模块	长度由 40 ft 增至 53 ft（档位 D，16.154 m），面积约 450 ft²	需先验证轴距与超限许可；仅适合固定工厂—营地路线
D2C 并排合拢	两个 8.5 ft 模块现场并排合拢，形成约 17 ft 净宽	模块缝防水与结构连接要求提高；吊装次数翻倍

待补D1 路线 53 ft 模块在内华达州道网的可运输性，需运输方给出路线勘验结论后确认。

（3）NVM-F 家庭房

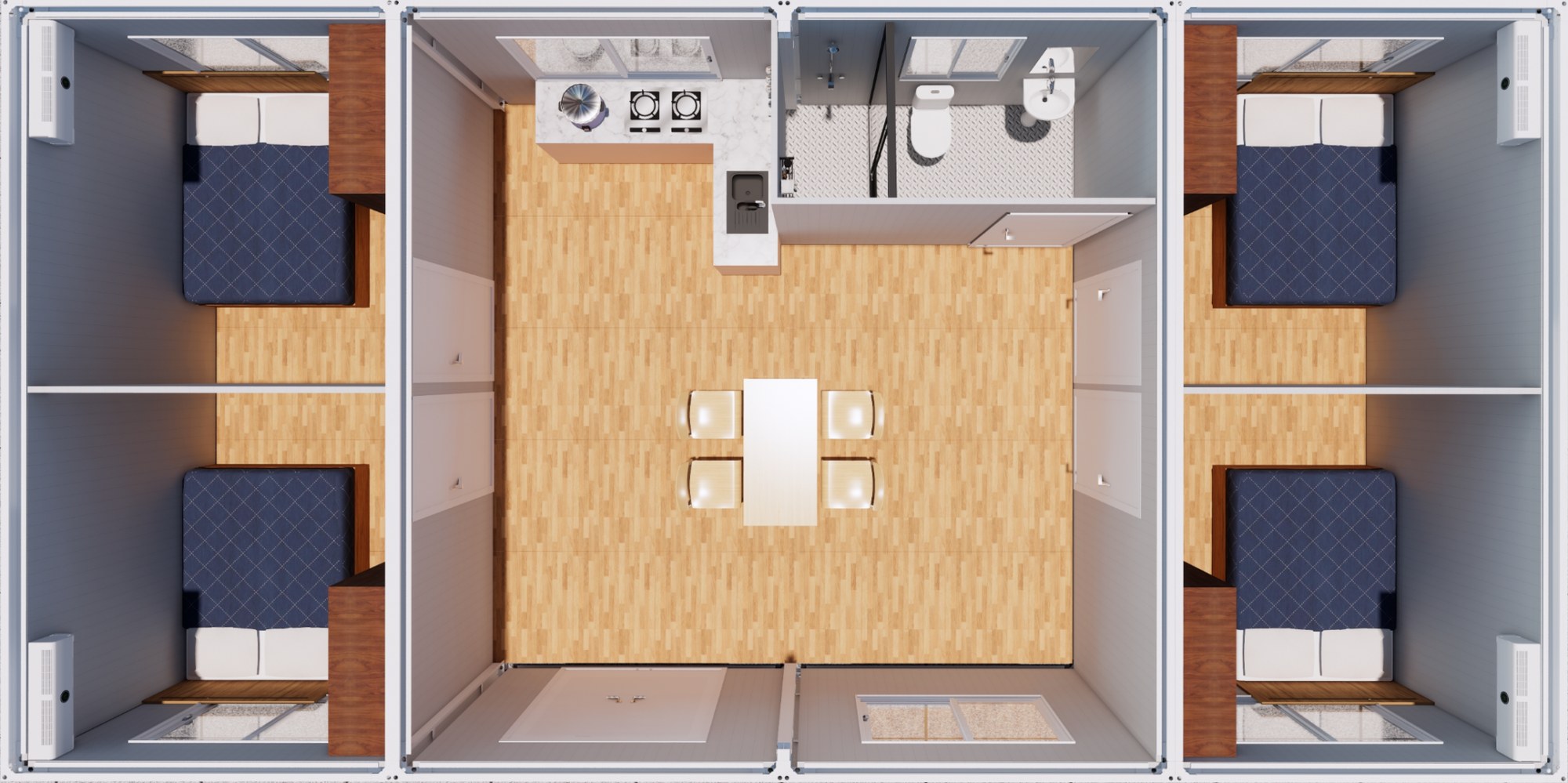

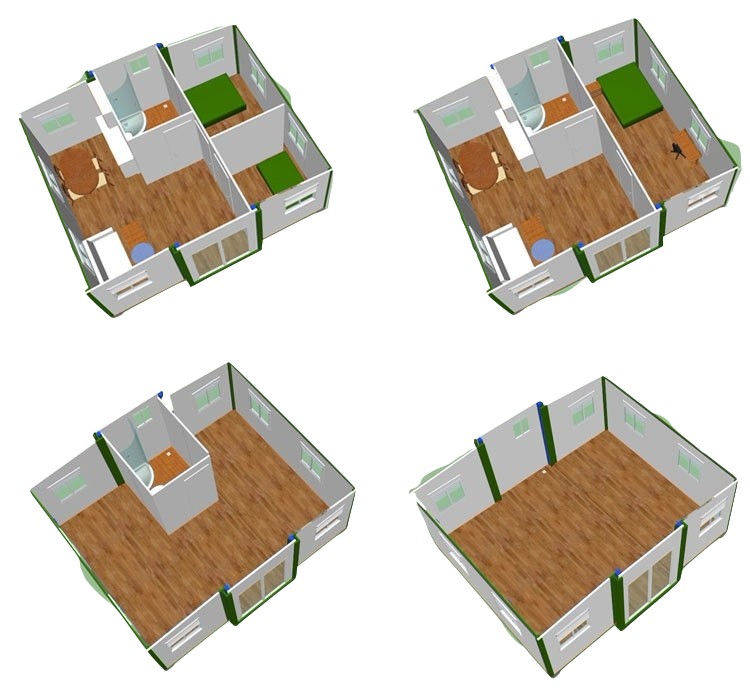

推导家庭房需"卧室+客厅+独立厨卫"分区，单模块无法满足，必然多模块拼装：F1 并排双模块（约 17 ft × 40 ft 轮廓，一室一厅）；F2 四模块拼装（两室一厅）。家庭房建设期占比很低，主要面向运营期；参考运营期岗位 350 个，需求为数十套量级。

待补家庭房具体户型图与模块拼装方式，需在运营期订单明确后另行设计。

（4）NVM-A 无障碍房

推导以 NVM-S1 改型：入口门净宽放大至轮椅通行；室内留轮椅 180° 回转空间；卫浴改无障碍（设扶手、无门槛淋浴）；开关插座高度下移。代价是牺牲部分储物与起居面积。数量按营地总床位一定比例配置。

待补无障碍房比例与具体无障碍条款，须由美国注册建筑师／工程师按项目所在地规范确认。

2.3.2 B 系 服务配套

B 系共同特征：本身不提供住宿，但营地没有它们就不能运转——决定营地是"一片房子"还是"一个生活区"。

房型	功能	模块形态推导	备注
NVM-SV 卫浴单元	集中卫浴／淋浴	8.5×8.5×30 或 12 ft 短模块	用于无独立卫浴住宿区，或作为集中淋浴点
NVM-KT 餐饮单元	三餐供应（餐厅+后厨+冷藏）	多模块拼装	按营地峰值人数与餐位周转率定规模
NVM-LD 洗衣单元	工业洗衣线	多模块拼装（洗衣区+烘干区+布草存放）	对标营地"洗衣服务"
NVM-OF 办公单元	项目管理、会议、培训	单模块或双模块	会议室可多模块拼装
NVM-MD 医疗单元	现场医务室、急救	单模块或双模块	含诊疗室、留观位；药品存放与急救设备
NVM-GY 健身单元	健身／娱乐	双模块	员工保留手段
NVM-BK 后勤单元	仓储、工具房、门房、安保、消防	8.5×8.5×12 短模块为主	数量多、单件小，适合短模块档位

推导班车属运营服务而非建筑产品，不进入模块型谱；但"门房／安保"单元需按营地出入口数量配置。

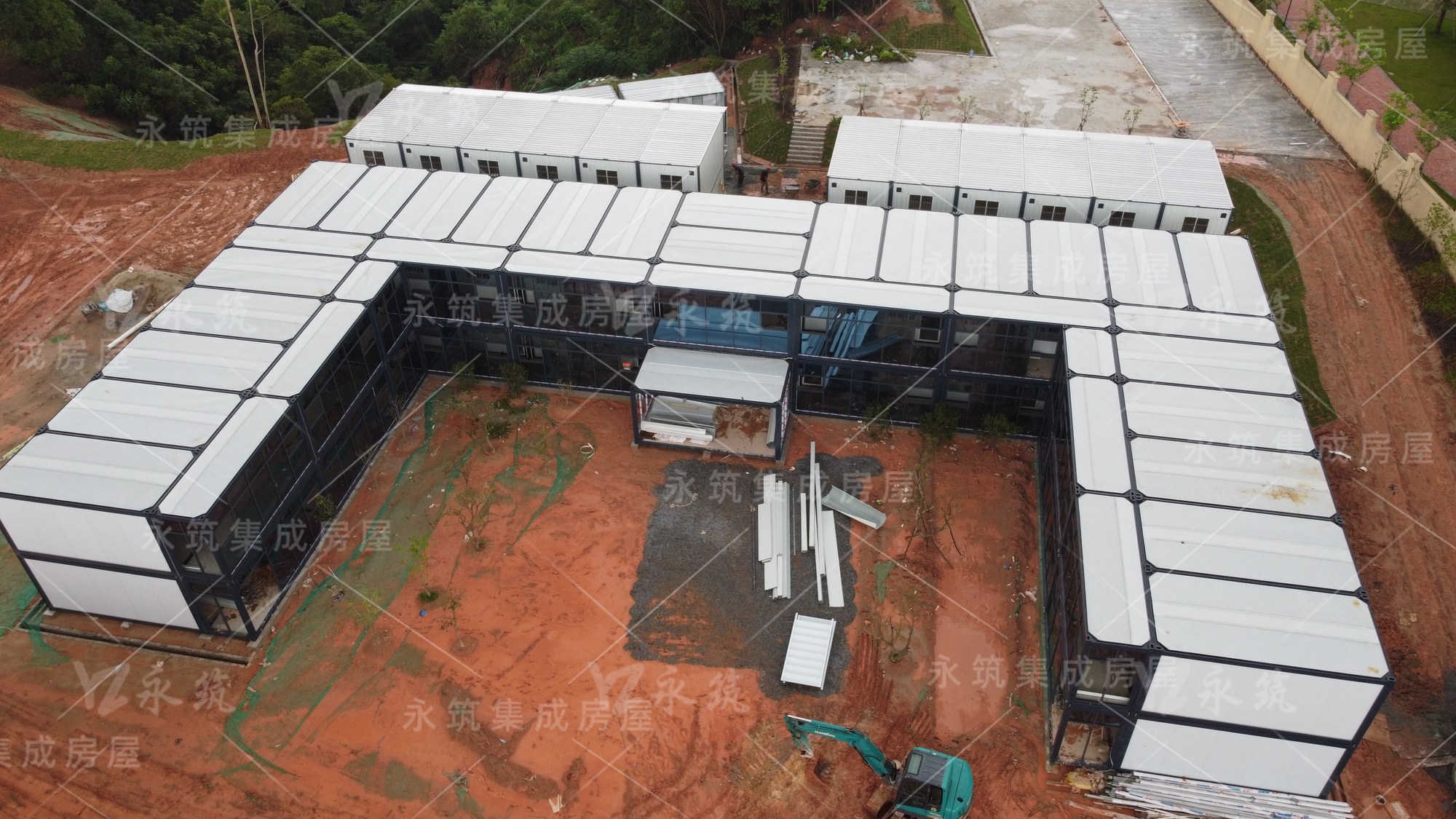

【配图建议】"营地功能分区鸟瞰图"：左侧 A 系居住组团（三层堆叠模块排布成排），右侧 B 系服务核心区（餐饮/洗衣/医疗/办公/健身围绕中央广场布置），中间以连廊与班车停靠点连接，图例标注各组团对应代号（NVM-S1 / NVM-KT / NVM-LD …）。

---

2.4 房型代号体系

2.4.1 编号规则

代号采用四段结构：NVM - [族系字母][房型字母][规格序号][变体后缀]

段位	含义	取值范围	说明
第 1 段 NVM	产品线标识	固定	Nevada Modular，内华达模块化建筑产品线
第 2 段 族系字母	所属族系	S/D/F/A（A 系）；双字母（B 系）	见族系字母表
第 3 段 规格序号	同房型内规格序列	阿拉伯数字 1、2、3…	序号越大规格越高或尺寸越大
第 4 段 变体后缀（可选）	变体类型	C = Combined 并排合拢；X = 特殊定制	无后缀即标准单模块形态

2.4.2 族系字母表

字母	房型	族系
S	Single 单人房	A 系
D	Double 双人房	A 系
F	Family 家庭房	A 系
A	Accessible 无障碍房	A 系
SV	Sanitary / Vanity 卫浴单元	B 系
KT	Kitchen 餐饮单元	B 系
LD	Laundry 洗衣单元	B 系
OF	Office 办公单元	B 系
MD	Medical 医疗单元	B 系
GY	Gym 健身单元	B 系
BK	Back-of-house 后勤单元	B 系

2.4.3 规格序号规则

房型	序号	含义
NVM-S	1 / 2	基础型 40 ft 单模块含独立卫浴 / 升级型加大起居区
NVM-D	1 / 2	加长单模块（53 ft 档） / 并排合拢双模块
NVM-F	1 / 2	并排双模块（一室一厅） / 四模块拼装（两室一厅）
NVM-A	1	单模块无障碍改型
NVM-SV	1 / 2	标准公共卫浴单元 / 卫浴+洗衣一体单元

2.4.4 完整编号示例表

完整代号	中文名称	模块档位	模块数/单元	标注
NVM-S1	基础单人间	A（8.5×8.5×40 ft）	1	已核实
NVM-S2	升级单人间	A	1	推导
NVM-S2C	并排单人间	A × 2 并排	2	推导
NVM-D1	加长双人间	D（8.5×8.5×53 ft）	1	推导
NVM-D2	并排双人间	A × 2 并排	2	推导
NVM-F1	一室一厅家庭房	A × 2 并排	2	推导
NVM-F2	两室一厅家庭房	A × 4 拼装	4	推导
NVM-A1	无障碍单人间	A 改型	1	推导
NVM-SV1	标准卫浴单元	B（8.5×8.5×30 ft）	1	推导
NVM-SV2	卫浴洗衣一体单元	B	1	推导
NVM-KT1	餐饮单元（后厨+就餐）	多模块拼装	4–8	推导
NVM-LD1	洗衣单元	多模块拼装	2–4	推导
NVM-OF1	办公单元	A 或双模块	1–2	推导
NVM-MD1	医疗单元	B 或双模块	1–2	推导
NVM-GY1	健身单元	A × 2 并排	2	推导
NVM-BK1	后勤／门房单元	C（8.5×8.5×12 ft）	1	推导

已核实模块档位命名与尺寸（A：8.5×8.5×40 ft；B：8.5×8.5×30 ft；C：8.5×8.5×12 ft；D：8.5×8.5×53 ft）来自产品技术体系报告的运输档位表，A 档为主力推荐，B/C 档为推荐辅助，D 档需验证轴距与许可。

推导B 系各房型模块数量取区间而非定值，因其规模随营地人数变化——餐饮单元取决于就餐人数与餐位周转率，洗衣单元取决于日均布草周转量。这些数量须在接到具体营地订单后按第 2.5 节逻辑计算得出，本表区间仅用于产能规划粗估。

【配图建议】"代号解码示意图"：四个色块横向排列，依次标注 NVM / S / 1 / C，每块下方写含义（产品线 / 族系字母 / 规格序号 / 变体后缀），最右侧给出实际代号 NVM-S2C 的逐段解读。

---

2.5 选型逻辑

2.5.1 选型流程

营地规模（峰值人数 / 床位数）
   ↓ ① 住宿需求折算（扣除通勤比例）
住宿床位数
   ↓ ② 房型配比（单人 / 双人 / 无障碍 / 家庭）
房间数
   ↓ ③ 每模块房间数
宿舍模块数
   ↓ ④ 配套模块比例
配套模块数
   ↓ ⑤ 走廊 / 楼梯 / 结构件比例
总模块数

2.5.2 关键参数与取值依据

步骤	参数	取值	标注与依据
①	通勤比例	10%–20%	已核实锂业公司承诺优先本地及区域招聘（Winnemucca 等地单程约 1 小时车程），部分员工通勤回家；本地招聘顺利取 20%，不足取 10%
①	倒班系数	1.0	已核实施工期通常为单班制，营地住宿不因倒班翻倍
②	单人间床位占比	90%	已核实Thacker Pass 近 1,997 间全部为单人房，构成市场基准
②	双人间床位占比	10%	推导成本敏感项目的少量需求，作为基准方案的偏离项保留
③	每模块房间数	2 间	推导40 ft 长向，每间房占 3.6 m + 隔墙 0.2 m = 3.8 m，12.2 ÷ 3.8 = 3.2 间为理论上限；保守取 2 间/模块
④	配套模块比例	15%	推导行业区间 10%–20% 取中值；Thacker Pass 营地按模块化计数配套约占 12%–18%
⑤	走廊/结构件比例	8%	推导行业区间 6%–10% 取中值；三层布置需楼梯模块与结构连接件，不可省

2.5.3 换算示例

示例一：2,000 床位规模（对标 Thacker Pass 量级）

假设：营地峰值住宿需求 2,000 床（已扣通勤），单人间占 90%、双人间占 10%，2 间/模块，配套 15%，走廊结构件 8%。

房间数     = 2,000×0.9÷1 + 2,000×0.1÷2 = 1,800 + 100 = 1,900 间
宿舍模块数 = 1,900 ÷ 2 = 950 个
配套模块数 = 950 × 0.15 = 142.5 → 143 个
走廊/结构件 = (950+143) × 0.08 = 87.4 → 88 个
总模块数   = 950 + 143 + 88 = 1,181 个

其中 A 系居住单元 950 模块（对应 1,900 间房），B 系服务配套 143 模块，其余 88 个为走廊、楼梯与结构连接件。

示例二：1,300 床位规模（中等营地）——其余参数同上。

房间数     = 1,300×0.9 + 1,300×0.1÷2 = 1,170 + 65 = 1,235 间
宿舍模块数 = 1,235 ÷ 2 = 617.5 → 618 个
配套模块数 = 618 × 0.15 = 92.7 → 93 个
走廊/结构件 = (618+93) × 0.08 = 56.9 → 57 个
总模块数   = 618 + 93 + 57 = 768 个

示例三：500 床位规模（小型施工营地）——其余参数同上。

房间数     = 500×0.9 + 500×0.1÷2 = 450 + 25 = 475 间
宿舍模块数 = 475 ÷ 2 = 237.5 → 238 个
配套模块数 = 238 × 0.15 = 35.7 → 36 个
走廊/结构件 = (238+36) × 0.08 = 21.9 → 22 个
总模块数   = 238 + 36 + 22 = 296 个

2.5.4 换算关系速查

营地床位	房间数	宿舍模块	配套模块	走廊结构件	总模块	总模块/床位
500	475	238	36	22	296	0.59
1,000	950	475	71	44	590	0.59
1,300	1,235	618	93	57	768	0.59
2,000	1,900	950	143	88	1,181	0.59

推导上表"总模块/床位"比值稳定在约 0.59，即每 1 个床位约需 0.59 个模块，可作为快速估算工具：拿到营地床位数乘以 0.59 即粗估模块总数。但须注意该比值受两个参数强影响——若每模块房间数由 2 提升到 3（需工厂实测墙板厚度与整体卫浴尺寸后确认），该比值将下降约三分之一。

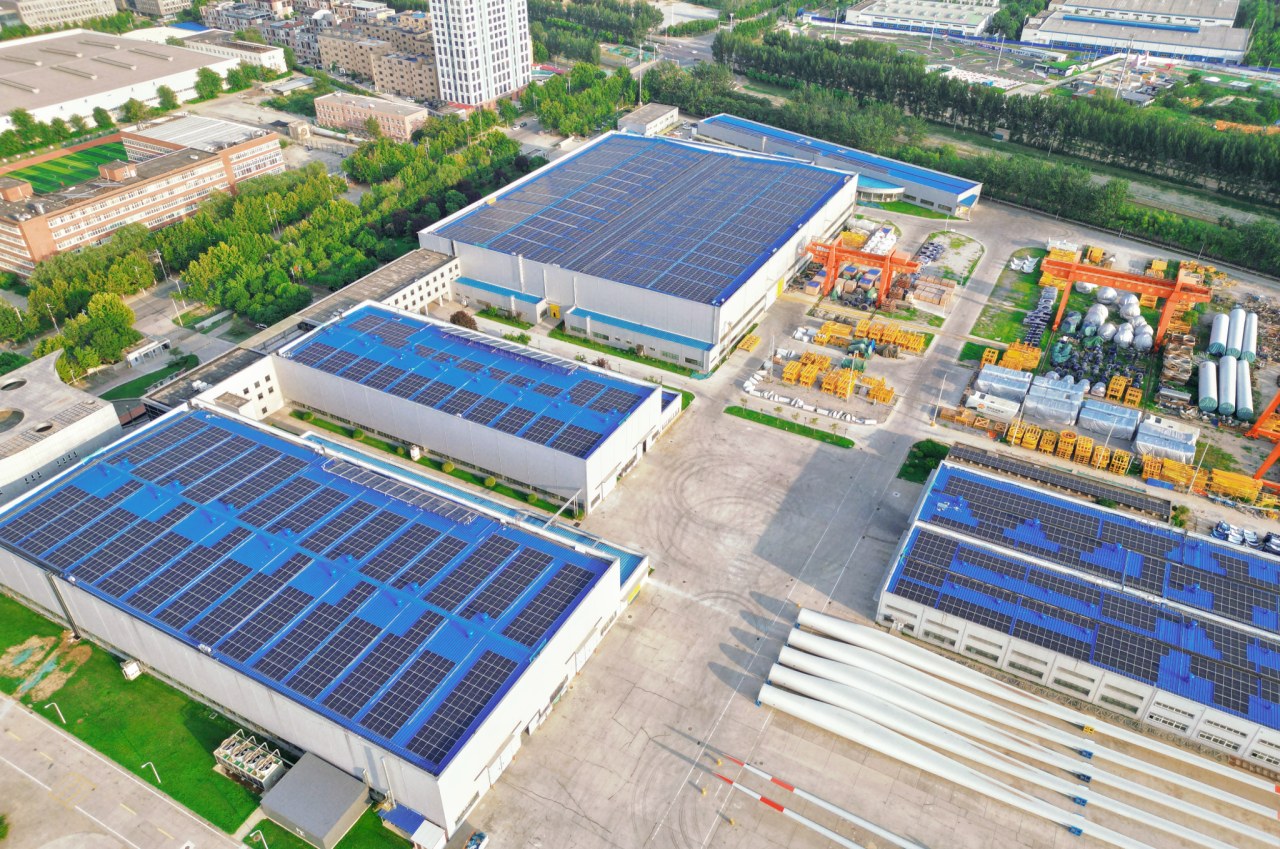

产能对照：已核实厂房 10,000 ㎡，设计总产能 1,000 套整装房。推导按 0.59 模块/床位折算，1,000 套产能约可支撑 1,700 床位营地。产能在"套"而非"模块数"口径下，若 1 套 = 1 个单模块单元，则 1,000 套 ≈ 1,000 模块；若 1 套 = 多模块家庭房，可支撑床位数需相应下调。该口径必须在销售文件中固定，否则报价与产能承诺会失配。

2.5.5 假设汇总（报价时须一并声明）

推导上述换算建立在以下假设上，任一变化都会改变结果：①通勤比例 10%–20%，示例统一按"已扣除通勤后的实际住宿床位"直接给出；②不含三人间／多人间，全部按单人房+少量双人房计算；③配套 15%、走廊结构件 8% 为行业中值，非实测值；④每模块 2 间为保守口径，理论上限 3.2 间；⑤未计入营地外部市政工程（道路、供水总管、变电、污水厂），这些属现场工作量而非产品模块。

待补每模块房间数的实测优化结论、配套模块比例的项目实测值，均须在首个营地项目设计冻结后回填本表，届时 0.59 这一比值应重新核算。

【配图建议】"选型逻辑流程图"：五个圆角矩形纵向串联（营地规模 → 住宿床位 → 房间数 → 宿舍模块 → 总模块），每框右侧挂参数标签气泡（通勤比例 10–20%／90%-10% 房型配比／2 间/模块／配套 15%／走廊 8%），底部横条输出"总模块数 = 床位 × 0.59"；另附折线图，横轴床位数（500–2,000）、纵轴总模块数，显示近似线性关系。

---

第 3 章 交付形态与技术路线

3.1 交付形态 vs 制造方式的两层关系

产品定义由两层构成，须分开理解，否则商务与技术沟通会反复混淆：

层次	内容	回答的问题	对外可见性
第一层：交付形态	整装房	客户买到的是什么？	客户直接感知：一套可入住的房子
第二层：制造方式	钢结构部品构件	我们是怎么造出来的？	客户间接感知：结构形式、耐久性、防火等级

两层是目标与手段的关系，不是并列关系：交付形态是目标——"整装房"决定所有工序必须在出厂前完成，决定工厂的组织方式、质检体系、成品保护要求，也决定报价单位是"套／间"而不是"吨钢"；制造方式是手段——"钢结构部品构件"决定用什么材料、什么工艺去实现整装房。

已核实产品交付形态为"整装房（含装修、可交付的整套房屋体系）"，制造方式为"钢结构部品构件"；主力结构为热浸镀锌 CFS。

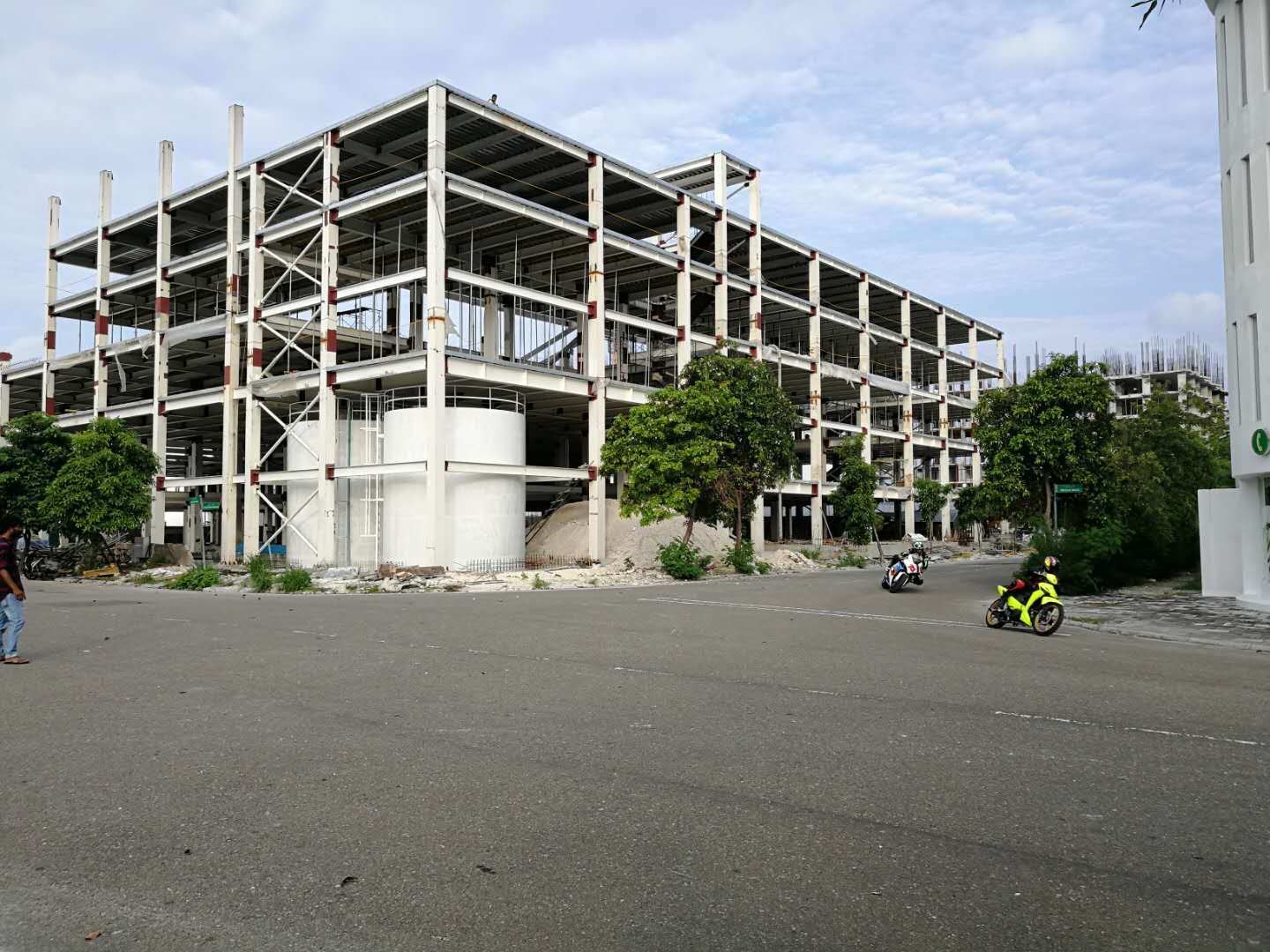

推导制造方式至少有三条可选路线：①热浸镀锌 CFS 冷弯薄壁型钢；②热轧型钢框架；③集装箱改造。选 ① 的核心理由不是成本最低，而是在 SDC D 高抗震区，CFS 的低自重（约 30–40 psf，仅为重型钢构的 55–65%）按比例降低地震基底剪力（基底剪力近似正比于结构自重），且墙体蒙皮可作抗侧力构件。这是"制造方式服务于交付形态所在合规环境"的直接体现。

常见误区：把制造方式当卖点讲。对营地采购方而言"是不是钢结构"不是决策依据，"多久拿到入住许可、每间房多少钱、能否过防火与抗震审查"才是。沟通应以第一层（整装房）开口，以第二层（结构体系）作为技术可信度支撑。

【配图建议】"两层关系示意图"：上半部分画一栋外观完整的整装房（标"交付形态：客户看到的"），下半部分用透视线框露出内部 CFS 钢框架与管井（标"制造方式：实现手段"），两层间用向上箭头连接，箭头旁注"目标 ← 手段"。

---

3.2 出厂完整度矩阵

出厂完整度矩阵是整装房定义的可执行版本，回答：每一工序在哪一端做？

3.2.1 四大系统完整度矩阵

系统	子项	工厂完成	现场完成	完整度标注
结构	主框架（CFS 柱、组合梁、托梁）	全部下料、成型、组装	无	100% 出厂
结构	楼板体系（压型钢板+水泥纤维板+饰面）	全部安装完成	无	100% 出厂
结构	抗侧力墙板（CFS 蒙皮剪力墙）	预制并装配到位	无	100% 出厂
结构	角件（吊装与堆叠定位）	焊接／紧固到位	无	100% 出厂
结构	与基础的锚固连接件	预留连接接口	与基础锚栓连接固定	接口出厂／连接现场
围护	外墙组件（外饰面+保温+空腔+内衬）	整板安装完成	无	100% 出厂
围护	门窗（含玻璃、五金）	装配完成并做水密测试	无	100% 出厂
围护	屋面（含保温 R-60 等效）	安装完成	无	100% 出厂
围护	模块缝防水节点	预制挡水结构与排水空腔	缝间最终密封与可更换密封条安装	节点出厂／收口现场
围护	气密隔汽膜	模块内已铺	模块缝处搭接密封	主体出厂／缝处现场
机电	给水管线（PEX）	全部安装、打压试验	模块间对接、与营地主干接口	95% 出厂
机电	排水管线（PVC/ABS）	全部安装、通水试验	模块间对接、与污水干管接口	95% 出厂
机电	电气管线、配电箱	全部穿线、接线、配电箱预制	模块间对接、与营地主进线接口	95% 出厂
机电	暖通设备与风管	设备安装、风管连接	冷媒管／风管模块间对接	95% 出厂
机电	消防（感烟探测、声光警报）	安装并接线	与营地消防主机联网调试	90% 出厂
机电	弱电（网络、电视预留）	管线预埋、面板安装	与营地网络骨干对接	90% 出厂
机电	整体卫浴 pod	装配、打压、饰面全部完成	无	100% 出厂
内装	墙地面（水泥纤维板/防火板+涂料/耐磨 PVC 或 LVT）	全部完成	无	100% 出厂
内装	吊顶	全部完成	无	100% 出厂
内装	家具（床、床垫、床头柜、衣柜、桌椅）	全部安装、卡扣／螺栓固定	无	100% 出厂
内装	洁具、五金、灯具	全部安装	无	100% 出厂
内装	成品保护	出厂前完成包装保护	就位后拆除保护	100% 出厂

推导机电标注 90%–95% 而非 100%，因机电存在物理上无法厂内闭合的部分：管线必须在模块之间连通才能成回路，而模块间连接只能现场完成。这是模块化建筑的固有特征，非工艺缺陷。围护的模块缝、结构的基础锚固同理，均属"接口必须现场闭合"。

3.2.2 完整度与现场工序的对应

完整度区间	系统／工序	现场剩余动作
100%（全出厂）	结构主体、围护面板、内装	无
95%（接口待连）	给排水、电气、暖通	模块间对接 + 主干接口
90%（需联合调试）	消防、弱电	模块间对接 + 系统级联调
节点出厂／收口现场	模块缝防水、气密膜	缝隙密封与收口

推导本矩阵用于报价与工期谈判：凡 90%–95% 项目，现场必然产生对接与调试工时，须在合同中明确承担方与单价；凡 100% 项目，现场不应出现作业，若出现即属质量问题或成品损坏，走质保而非现场变更。

待补各系统完整度具体百分比（90/95/100）为工程管理口径定性估计，需在首版工艺文件（装配流程图 + 出厂检验清单）编制完成后，按实际工序清单逐项核定。

【配图建议】"出厂完整度热力图"：纵轴列四大系统及子项，横轴分"工厂"与"现场"两栏，用色块深浅表示完成度（深色 = 工厂完成，浅色 = 现场完成），现场栏用三种符号标注动作（● 连接／◐ 对接／○ 调试），形成一眼可读的工序分工图。

---

3.3 单位—模块拆分关系

"1 个居住单元等于几个模块"是模块化建筑最核心的设计决策，同时决定运输成本、吊装次数、模块缝数量与结构连接复杂度。

3.3.1 四种典型拆分方案

方案	关系	单元尺寸（推导）	面积（推导）	适用条件
方案一	1 单元 = 1 模块	8.5 × 8.5 × 40 ft	约 340 ft² 毛／约 300 ft² 净	单人房、办公、门房等小面积单元；主力方案
方案二	1 单元 = 2 模块（纵向串联）	8.5 × 8.5 × 80 ft 长	约 680 ft² 毛	需超长运输；一般不推荐，运输受限
方案三	1 单元 = 2 模块（横向并排）	17 × 8.5 × 40 ft 轮廓	约 680 ft² 毛／约 620 ft² 净	双人房、家庭房；吊装次数翻倍、模块缝需在竖向面密封
方案四	1 单元 = 2 模块（上下叠合）	8.5 × 17 × 40 ft（两层通高）	约 680 ft² 毛，分两层	层高受限但需竖向空间的单元；需额外楼梯模块

推导方案一面积算式：8.5 × 40 = 340 ft²。已核实方案二、三、四面积按模块数等比例放大，取整后约 680 ft²（2 × 340）。

方案二为何不推荐：推导80 ft 总长单件上路远超常规平板／骨架车承载长度（40 ft 为标准集装箱平板长度），需特种车、特殊许可，且 80 ft 单件吊装需超大型吊车。此路线仅在"极端节省模块缝"的特殊场景下有意义，本项目不采用。

3.3.2 方案选择的技术约束

推导方案选择受以下约束共同决定：①公路运输硬限——宽不超 102 in（8.5 ft）、高不超 14 ft（含拖车），故宽度方向不可拆分；方案三不是"把宽单元拆两半"，而是"两个完整窄单元在营地靠在一起"，物理本质不同。②净重上限 ≤ 48,000 lb——CFS 模块自重约 14,000 lb 量级，计入内装、家具、设备后仍留 3 倍以上余量，重量不是约束，尺寸才是。③吊装经济性——模块数与吊装次数一一对应，方案一吊 1 次、方案三吊 2 次，现场成本按倍数增长。④模块缝与防水风险——方案三每单元多一道通长约 40 ft、高 8.5 ft 的竖向缝，正处室内外温差最敏感位置。⑤抗侧力连续性——模块缝不能后浇混凝土，楼板只能干式装配，平面内刚度远低于现浇板，须靠模块间楼板连接件保证楼盖平面内传力。

3.3.3 推荐路线

单元类型	推荐方案	理由
单人房（NVM-S）	方案一（1 单元 = 1 模块）	340 ft² 足以容纳独立卫浴；吊装次数最少；缝最少
无障碍房（NVM-A）	方案一（改型）	同上，改型代价小于拆分代价
双人房（NVM-D）	方案三（并排）或 53 ft 加长单模块	8.5 ft 净宽不足双床并列；加长路线需先验证轴距与许可
家庭房（NVM-F）	方案三（并排）或四模块拼装	需卧室／客厅分离，单模块物理上不可能
卫浴／后勤等小单元（NVM-SV / NVM-BK）	方案一（短模块档）	功能面积小，短模块即可，且运输最灵活
餐饮／洗衣等大空间（NVM-KT / NVM-LD）	多模块拼装（方案三变体）	大跨度公共空间由多个模块拼合，桁架梁跨越模块缝

【配图建议】"四种拆分方案平面 + 剖面对照图"：四小图横排，分别画方案一的单长条、方案二的超长条、方案三的双条并排、方案四的上下叠合，每方案下方标注模块数、面积、吊装次数、模块缝长度，形成可直接对比的决策表。

---

3.4 现场剩余工作量界定

"现场剩余工作量"必须界定清楚，这是合同责任划分的基础。现场工作分四类，全部与接口有关，与制造无关。

3.4.1 基础工程

项目	内容	说明
场地平整与排水	场地清理、压实、排水坡度	推导沙漠地形，须考虑风沙堆积与融雪排水
基础形式	独立基础（spread footing）或混凝土条形基础	已核实技术体系报告比较结论：独立基础在沙漠无水、养护困难条件下更优
基础锚栓	按模块角件位置精确定位的预埋锚栓	定位精度直接决定模块能否顺利就位
冻深要求	基础埋深须满足当地冻土深度要求	已核实Humboldt County 冻土深度 24 in
抗震要求	基础设计须满足 SDC D	已核实IBC SDC D / IRC D1

推导基础是整装房唯一必须现场浇筑的部分：体积与重量大无法整件运输，且必须与场地实际土质、冻深、标高对应。这也是"工厂完成度高"的边界——基础不在整装房交付范围内。

待补基础形式最终选型须由美国注册土木／结构工程师根据实际地勘报告确定，本手册仅给出方向性结论。

3.4.2 吊装与就位

项目	内容	说明
吊装设备	汽车吊／履带吊，按模块重量与吊装半径选型	推导模块自重约 14,000 lb 量级，吊装设备选型容易满足
吊点	通过角件起吊	推导角件兼容 ISO 1161 尺寸，便于通用吊具
就位精度	模块角柱上下严格对位	已核实上下模块角柱须严格对位，否则堆叠后受力路径不连续
堆叠	可堆叠至 3 层	推导堆叠顺序影响吊装组织，须先吊下层再吊上层
临时支撑与调平	就位后调平、临时固定后松钩	推导砂浆垫平或调平螺栓，属常规吊装工艺

推导吊装是现场唯一需重型设备的环节，也是进度最易受大风影响的环节。内华达北部风载设计值 95 mph，表明该地区常年风强，吊装作业窗口须按实时风速控制，应写入现场施工组织方案。

3.4.3 接口对接

现场工作量主体，即整装房剩余 5% 的所在。

接口类别	对接内容	技术要点
结构接口	模块间水平／垂直连接件安装	推导模块间连接件是全套产品中最关键的部品，应做成标准件
围护接口	模块缝防水收口、可更换密封条安装、气密膜搭接	已核实模块缝三重防线：结构挡水 + 空腔排水 + 可更换密封条
给水接口	模块间给水管对接、与营地主干管接通	推导PEX 管对接，须做二次打压试验
排水接口	模块间排水管对接、坡向与通气	推导排水坡向是模块化建筑易错点，须逐段验收
电气接口	模块间电力／弱电对接、与营地配电系统接通	推导须做绝缘测试与相位核对
暖通接口	冷媒管、风管对接	推导冷媒管须抽真空后充注，属持证作业
消防接口	与营地消防主机联网、联动调试	已核实宿舍类建筑须按 IBC 第 907 条与 NFPA 101 设计疏散
楼盖平面内传力	模块间楼板连接件（shear connector）安装	已核实因模块缝不能后浇混凝土，楼盖平面内传力须靠模块间连接件保证，这是模块结构最被低估的薄弱点

推导接口对接工程量与模块数成正比，但单位工时高于工厂内同类作业——现场空间受限、环境恶劣、质检条件差。故"把工序压回工厂"的收益同时体现在质量与成本上。

3.4.4 市政接口

项目	内容	边界说明
供水	营地水源、蓄水、供水主干管、加压	推导沙漠地区，水源与蓄水属营地级工程，不在产品交付范围
排污	营地主干排水、化粪池或污水处理设施	推导营地级工程；模块仅预留至单元界面的接口
供电	营地变配电、主干电缆、发电备电	推导营地级工程；模块内配电箱出厂预装，营地侧进线由现场实施
道路	场地道路、模块运输通道、班车路线	推导模块运输通道的转弯半径与承载能力须在基础设计前确定
通信	网络骨干、Wi-Fi 覆盖	推导模块内预留弱电管线与面板，营地侧网络设备由现场实施
消防	营地消防水源、消防车道、消防主机	已核实须符合 NFPA 101 与 IBC 第 907 条要求

推导市政接口的共同特征是规模由营地人数决定、不由模块数决定，故成本有明确规模效应：营地越大，分摊到每个床位的市政成本越低。这也是本产品线优先瞄准大型营地（1,000 床位以上）的原因之一。

3.4.5 现场工作量汇总

类别	是否在整装房交付范围	工作量占比推导
基础工程	否（属现场工程）	约占现场总工作量 30%–40%
吊装与就位	否（属现场工程）	约占 15%–20%
接口对接	是（整装房剩余的 5%–10%）	约占 30%–35%
市政接口	否（属营地级工程）	约占 15%–20%

推导上表占比为工程管理经验区间，用于商务沟通中的工作量概念划分，不作为报价依据；实际占比随营地规模、地形、模块数量显著变化。

待补现场工作量的具体工时定额、各项单价，须在完成首个项目的现场施工组织设计后回填。

【配图建议】"现场四类工作量饼图 + 界面示意图"：左侧饼图显示基础／吊装／接口／市政四类比例；右侧营地剖面示意图用红色虚线标出"整装房交付边界"——虚线以内（模块本体）为工厂完成，虚线以外（基础、场地、管网、道路）为现场完成，虚线穿过的位置正好是四类接口所在，直观呈现"责任边界即接口边界"。

---

本章标注汇总

标注类型	含义	出现位置
已核实	来源于项目既有已确认事实（厂房产能、模块尺寸、结构体系、合规条款、对标营地数据等）	2.1、2.2、2.3、2.4、2.5、3.1、3.2、3.3、3.4
推导	基于已核实事实经逻辑推理或行业经验区间得出，未实测、未第三方验证	2.1–2.5、3.1–3.4 全部章节
待补	须由后续设计、实测、注册工程师签章或项目实测数据回填	2.2、2.3、2.5、3.2、3.4

说明：本手册不含人名、专利号与论文引用；所有尺寸、面积、重量数据除标注已核实者外均为推导值，推导依据已在对应段落写明。

第 4 章 A 系居住单元规格 · 第 5 章 B 系服务配套

本章定位：第 4 章与第 5 章是全手册的核心。第 4 章定义"住什么"，第 5 章定义"配套什么"，两章共同构成产品线的功能内核。第 6 章（围护与结构详图）、第 7 章（产线与工艺）均以本章的尺寸链与荷载基准为输入。

标注体系（全文通用）

• 已核实 —— 有公开法规、标准、运输法规或公开项目信息为出处，可直接引用，本手册不对其数值做改动。
• 推导 —— 依据行业通行做法与算式推导得出。逻辑可审计，但具体数值属工程预设值，须由产线实测与型式试验替换后方可定型。
• 待补 —— 需实测、需现场勘察、或需持证工程师/机构出具，手册阶段无法确定。

版本：v0.9 草稿（第 4/5 章）　编制：技术方案组　参数状态：全部产品参数为推导待替换

---

4.0 本章通用前置：尺寸链、重量基准与抗灾基准

第 4 章所有房型的尺寸、面积、重量均从同一条传送带约束推导而来。理解这一条约束，就理解了本产品线的全部物理边界。

4.0.1 运输约束反推模块外廓（★全产品线的第一性约束）

步骤	推导	标注
① 宽度上限	美国联邦公路运输宽度限值 102 in。102 ÷ 12 = 8.5 ft；8.5 × 0.3048 = 2.591 m	已核实法规数值
② 高度上限	公路运输高度限值 14 ft = 4.267 m。模块 8.5 ft 高置于平板拖车车板面高约 3.5 ft 之上：8.5 + 3.5 = 12.0 ft < 14 ft，余量 2 ft，覆盖不同底盘差异与现场进场净空	已核实法规数值 / 推导叠加校核
③ 长度取值	40 ft = 12.192 m，北美长途运输标准拖车长度区间内通用规格，运输经济性最优	推导
④ 模块外廓定型	8.5 × 8.5 × 40 ft = 2.591 × 2.591 × 12.192 m	推导（由①②③反推）
⑤ 重量上限	联邦桥式公式（Bridge Formula）总重上限 80,000 lb。80,000 − 牵引车头约 18,000 lb − 平板拖车底盘约 13,000 lb = 约 49,000 lb，取设计控制值 48,000 lb = 21,772 kg	已核实法规数值 / 推导减法
⑥ 内部净宽	8.5 ft − 0.5 ft（两侧墙体 + 内外饰面综合厚度）= 8.0 ft = 2.438 m（243.8 cm）	推导

★必须强调的一点推导：重量不是本产品线的控制性约束，体积才是。 A 系为轻质 CFS 保温房，单模块净重仅 13,000–16,000 lb，相对 48,000 lb 上限余量 66%–73%（见 4.1.1 重量分解）。因此凡是"把模块做重一点以换取更多功能"的产品思路，在物理上是完全可行的；而凡是"把模块做得更长或更宽以换取更多面积"的思路，在物理上被彻底封死。这一不对称性决定了：本产品线的产品创新方向只能是"在 8.5 × 8.5 × 40 ft 的三维盒子内提高空间效率"，而不是"扩大盒子"。

4.0.2 结构与抗灾设计基准

• 主体结构推导：热浸镀锌冷弯薄壁型钢（CFS）框剪体系。墙骨 2×6 in、厚 54 mil（16 ga）、间距 16 in o.c.；楼面搁栅 8 in 深、同规格同间距；屋面桁架 8 in 深、间距 16 in o.c.。四角设镀锌角柱与连接板，用于三层堆叠传力与现场快速对位。
• 框架钢量算式（以两间式模块为算例）：楼面搁栅 30 根 × 8.5 ft × 1.62 lb/ft + 周边梁 ≈ 543 lb；两长墙立柱 2 × 31 根 × 8.5 ft × 1.62 lb/ft + 轨道 ≈ 998 lb；端墙与中间分隔墙 3 道 ≈ 335 lb；屋面构件 ≈ 413 lb；框架合计 ≈ 2,290 lb。
• 抗震【已核实——地区抗震类别口径】：Humboldt County 属 IBC SDC D / IRC D1。

推导基底剪力：CFS 承重墙体系反应修正系数取 R = 3，结构重要性系数 Ie = 1.0，短周期谱加速度 SDS 暂取 0.5（待补须由持证结构工程师按场地类别出具 SDS）。Cs = SDS ÷ (R ÷ Ie) = 0.5 ÷ 3 = 0.167；V = Cs × W = 0.167 × 13,537 lb ≈ 2,256 lb/模块 ≈ 16.7% 模块自重。

设计推论：模块层间锚固与模块间抗剪连接件须按此量级设计，上下连接点不少于 4 处、每处设计抗剪承载力 ≥ 1,200 lb（按安全系数 2.0 留余量）。

• 风载已核实设计风速 95 mph。

推导基本风压 qz = 0.00256 × V² × Kz × Kd × Kzt = 0.00256 × 95² × 0.9 × 0.85 × 1.0 ≈ 17.7 psf（暴露类别 C、计算高度 30 ft、方向系数 Kd = 0.85）。围护构件按此风压做抗风揭验算（待补抗风揭试验报告）。

• 雪载/活载已核实地面雪载 5/10 psf（Humboldt County 口径）、屋面活载 20 psf、楼面活载 40 psf（IBC 住宅起居类）。

推导平屋面雪载 = 10 psf × 暴露系数 0.9 ≈ 9 psf；屋面按"雪载 9 psf 与活载 20 psf 取大"控制 → 20 psf 控制设计。

• 冻土深度 24 in已核实：基础埋深 ≥ 24 in，或采用桩基 + 架空地梁（可迁移营地优先后者，见 5.8 节）。
• 三层堆叠角柱受力推导：底层单角柱 ≈ [(13,537 lb × 2 层模块自重) + (40 psf 楼面活载 × 340 sq ft × 2 层)] ÷ 4 角柱 ≈ 13,568 lb/角柱，属常规镀锌角柱承载区间，裕度充足。
• 能耗目标已核实内华达州已采纳 2021 IECC，矿区属 Zone 5B；目标 R-30 墙 / R-60 屋面 / 3 ACH50【推导目标值】。
• 墙体验算：6 in 闭孔喷涂（R-39）+ 外侧 OSB（R-0.6）+ 内隔板（R-0.5）+ 外挂 1 in 连续 polyiso（R-6）= 名义 R-46.1；扣 CFS 墙骨热桥折减 0.85 → 有效 R-39.2 ≥ R-30 ✓
• 屋面验算：8 in 外置 polyiso（R-48）+ 0.5 in 覆盖板（R-2.5）+ 金属屋面（R-1.0）+ 5.5 in 内填玻璃棉（R-21）= 名义 R-72.5；折减 0.9 → 有效 R-65.3 ≥ R-60 ✓
• 气密性：整模块出厂前逐件鼓风门测试，目标 ≤ 3 ACH50。推导这是本产品相对传统现场建造最具竞争力的可量化指标之一；需在工厂建立测试工位（待补工位配置与第三方认证）。
• 气候设计温度已核实：-7°F / 91°F（约 -21.7℃ / 32.8℃）。暖通选型按此极端工况校核，制热为控制工况。

4.0.3 面积下限与舒适度的完整推导（★本章核心推导链）

单人房能否成立，取决于"法规下限"与"市场竞争所需舒适度"之间能否用 8.5 × 40 ft 的盒子同时满足。逐层推导：

第 1 层 —— 法规底线

• OSHA 1910.142（临时劳工营地）：一般临时营地 50 sq ft/人；睡眠+起居+就餐三合一的合并用途空间 100 sq ft/人。已核实法规数值。
• NAC 449.218（内华达州行政法规）：单人房 80 sq ft。已核实法规数值。

换算：80 × 0.092903 = 7.43 ㎡。

第 2 层 —— 哪一个是控制性下限？

推导NAC 449.218 的 80 sq ft 是内华达州级要求，高于 OSHA 联邦层面的 50 sq ft。因此在内华达州境内交付的劳工住宿单元，控制性下限是 80 sq ft，而非 50 sq ft。若单元内含就餐/起居合并功能，则再叠加 100 sq ft/人 约束。这一点常被误读为"50 sq ft 就够"，是合规风险高频点。

第 3 层 —— 法规下限远不等于可接受产品推导

80 sq ft（7.43 ㎡）在扣除一体卫浴（约 20 sq ft）与入户过渡区后，可用睡眠+起居面积仅约 55 sq ft（约 5.1 ㎡），已接近单人拘禁空间尺度。矿业营地最核心的运营痛点是住宿体验差 → 到岗率与留任率下降。故本手册取 120–160 sq ft（11.1–14.9 ㎡）为 A 系单人房设计舒适区，下限 120 sq ft 为法规下限的 1.5 倍。

第 4 层 —— 宽度封顶 + 长度分摊，锁定房间数量

宽度已被 102 in 运输限值锁死为 8.0 ft 净宽（见 4.0.1 ⑥）。剩下只有一个自由度：40 ft 长度分成几间？

• 方案甲：三房分隔（40 ft 做 3 间）

内净长 = 40 − 0.5（端墙）− 0.5（端墙）− 2 × 0.4（两道分隔墙）= 38.2 ft；每间净长 38.2 ÷ 3 = 12.73 ft。

每间面积 = 12.73 × 8.0 = 101.9 sq ft（9.47 ㎡）。

结论推导：101.9 sq ft 恰好卡在 OSHA 合并用途 100 sq ft/人的门槛上，仅超出 1.9 sq ft（1.9%）；且 12.73 ft 净长在放置 39 × 80 in 单人床（3.25 ft × 6.67 ft）后，剩余通行与工作长度仅约 6 ft。法规上可行，工程上不留余量，舒适度不达标 —— 本手册不作为主推方案。

• ★方案乙：两房分隔（40 ft 做 2 间）—— 主推

内净长 = 40 − 0.5 − 0.5 − 0.5（中间一道分隔墙）= 38.5 ft；每间 19.25 ft。

每间净面积 = 19.25 × 8.0 = 154.0 sq ft = 14.31 ㎡。

扣一体卫浴（约 20 sq ft / 1.86 ㎡）后可用居住面积 = 134.0 sq ft = 12.45 ㎡。

合规校核：134.0 ÷ 80 = 1.68 倍于 NAC 449.218 下限；154.0 > 100 → 即使单元内设就餐角亦合规。

第 5 层 —— 与行业通行做法对照

推导北美劳工营地与集装箱式模块化建筑领域，40 ft 模块做 2 间带独立卫浴的单人房是标准解法。其底层原因正是第 4 层揭示的两条约束：净宽被运输限值锁死在 8 ft，而 40 ft 长度恰好只容得下 2 个 19 ft 级的功能完整单元。

★合规硬界线（可直接对外引用的结论）：任何声称"40 ft 模块做 4 间单人房"的方案，单间面积降至 (38.2 ÷ 4) × 8.0 = 76.4 sq ft，低于 NAC 449.218 的 80 sq ft 下限，在内华达州不可合法交付。这是本产品线对外技术论证时最有力的一条否决依据。

第 6 层 —— 结论

8.5 × 8.5 × 40 ft 模块，一分为二 = 2 间 154 sq ft 单人房，是本产品线在给定运输约束下的最优解。 第 4 章全部房型都建立在此结论之上。

---

4.1 NVM-S 单人房（主要型）

对标：内华达州 Thacker Pass 锂矿现有员工营地 1,997 间单人房、三层布置、约 850 名居民规模【已核实：公开项目信息】。该营地提供三餐、洗衣、清洁服务及往返工地班车——说明"营地级配套为标配"而非增值项，此判断直接决定第 5 章各服务模块的设计定位。

4.1.1 NVM-S 完整规格表

字段	参数	标注
房型代号	NVM-S（Nevada Module – Single）	—
适用场景	单人入住员工宿舍主推型。适用于有倒班制度、需个人隐私的矿业/基建大型营地。三层堆叠布置，双排背靠背 + 中间走廊。预期占营地床位 70%–80%	推导
建筑尺寸	模块：8.5 × 8.5 × 40 ft = 2.591 × 2.591 × 12.192 m<br>单间内部净尺寸：19.25 × 8.0 × 8.0 ft = 5.867 × 2.438 × 2.438 m	已核实尺寸源 / 推导净尺寸
模块拆分	1 模块 = 2 间单人房（沿 40 ft 长度一分为二，中间 0.5 ft 分隔墙，含管线井）<br>每模块配 2 套一体卫浴（每间独立）	推导
单模块净重	13,537 lb = 6.14 t（含 2 间全部家具与 2 套一体卫浴）<br>相对 48,000 lb 运输上限余量 72%	推导（见 4.1.2 分解表）
使用面积	单间净面积 154.0 sq ft = 14.31 ㎡<br>扣一体卫浴后居住面积 134.0 sq ft = 12.45 ㎡<br>为 NAC 449.218 下限 80 sq ft 的 1.68 倍	推导/ 法规值已核实
房间布局	沿进深自内向外：<br>① 一体卫浴单元 约 4.0 × 5.0 ft = 20 sq ft（坐便 + 淋浴 + 台盆，模压底盆）<br>② 睡眠区 单人床 39 × 80 in（3.25 × 6.67 ft）+ 床下储物<br>③ 衣柜区 双开门衣柜 2.0 × 2.0 ft<br>④ 起居/工作角 书桌 4.0 × 2.0 ft + 人体工学椅，可选微波 + 小冰箱位<br>⑤ 入户门 40 in 净宽防盗门 + 外倾式窗 3 × 4 ft	推导
结构体系	热浸镀锌 CFS 2×6 墙骨 54 mil @16 in o.c.；8 in 楼面搁栅 @16 in o.c.；8 in 屋面桁架 @16 in o.c.；四角镀锌角柱 + 连接板，满足三层堆叠（底层角柱 ≈ 13,568 lb/柱，见 4.0.2）	推导
围护构造层次（由外向内）	外墙：金属压型外板（或纤维水泥板）→ 通风空气层/防雨屏 → 1 in 连续 polyiso（R-6） → 1/2 in OSB 结构板（R-0.6）→ 6 in 闭孔喷涂（R-39） → 内隔板（R-0.5）→ 5/8 in 内墙板（湿区用防潮型）<br>屋面：金属直立锁边屋面板（R-1.0）→ 自粘防水卷材 → 0.5 in 覆盖板（R-2.5）→ 8 in 外置 polyiso（R-48） → 屋面桁架内填 5.5 in 玻璃棉（R-21）→ 5/8 in 吊顶<br>楼面：面层 LVT/SPC（2.6 psf）→ 湿区水泥板（2.5 psf）→ 3/4 in 结构夹板（2.2 psf）→ 8 in 搁栅内填保温	推导；R 值算法见 4.0.2
机电配置	给排水：每间一体卫浴接入模块顶部预留的立管接口组；模块端部设 1 组总快接接口（冷/热给水 DN 25、排水 DN 100、通气管 DN 50）<br>电气：模块端部预留 1 组 60 A / 240 V 单相快接插头；单间分支回路 4 路——照明 1 × 15 A、插座 2 × 20 A、卫浴专线 1 × 20 A（带 GFCI）<br>暖通：单间独立变频热泵机组（冷暖一体，装机 约 900 W）；新风由模块端部集中送风支管供给；卫生间设机械排风；整模块目标 ≤ 3 ACH50	推导

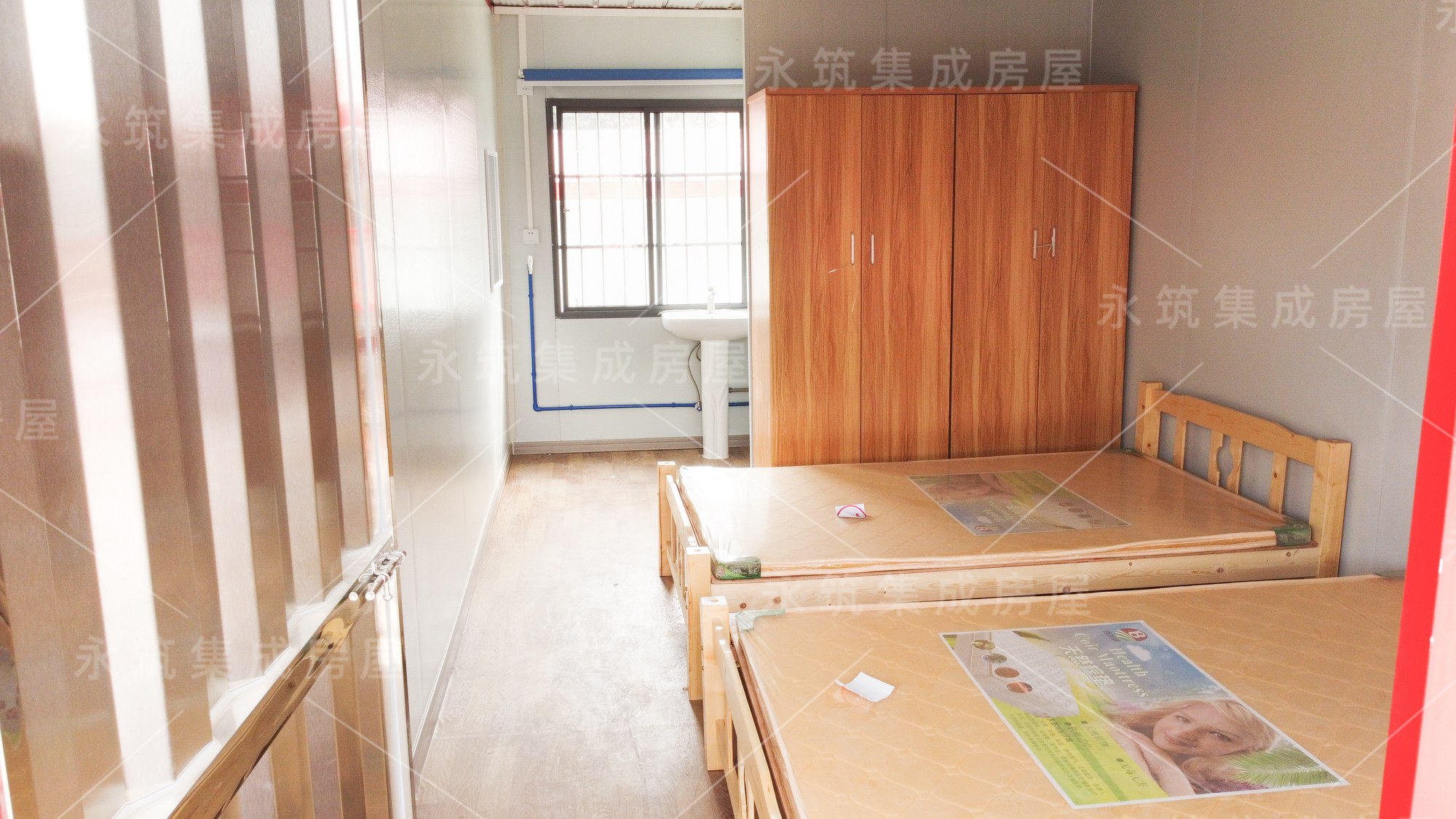

内装标准	舒适型（本型标准配置）。主要材料：<br>· 墙面——抗菌耐擦洗乳胶漆饰面 5/8 in 墙板<br>· 地面——4 mm LVT 锁扣地板（湿区改 SPC 石塑）<br>· 顶棚——5/8 in 石膏板乳胶漆<br>· 一体卫浴——模压 SMC 底盆 + 抗菌墙板 + 恒温淋浴龙头<br>· 家具——单人床（39 × 80 in，含床下储物）、双开门衣柜、一体化书桌、人体工学椅、遮光卷帘	推导
合规要点	① 净面积 154 sq ft ≥ NAC 449.218 的 80 sq ft【法规数值已核实，校核为推导】<br>② 单元内设就餐角时按 OSHA 1910.142 合并用途 100 sq ft/人 控制——154 > 100，合规【法规数值已核实】<br>③ SDC D 抗震连接与锚固（V ≈ 16.7% W）<br>④ 95 mph 风载抗风揭验算<br>⑤ 气密性 ≤ 3 ACH50<br>⑥ 三层堆叠须由持证结构工程师出具楼层堆叠计算书 待补	混合

4.1.2 单模块重量分解（NVM-S 两间式）推导

分项	重量（lb）	推导依据
轻钢框架（CFS 16 ga）	2,290	构件长度 × 线密度 1.62 lb/ft 累加（见 4.0.2 算式）
楼面（夹板 + 水泥板 + 面层）	1,752	面积 × 面荷载（2.2 / 2.5 / 2.6 psf）
屋面（保温 + 覆盖板 + 防水 + 金属板）	864	面积 × 面荷载
外墙（保温 + 结构板 + 内外饰面）	2,448	墙面面积 × 面荷载
隔墙（5/8 in Type X 双面）	1,355	隔墙面积 × 2.2 psf
吊顶	748	面积 × 2.2 psf
一体卫浴模块 × 2	1,800	900 lb/套（行业通行量级）
门窗（2 樘入户门 + 2 樘窗）	620	190 lb/门 + 120 lb/窗
电气 / 给排水 / 暖通 管材设备	900	450 lb/间
家具（床 / 衣柜 / 桌 / 椅）	760	380 lb/间
合计	13,537 lb = 6.14 t	—
对照：运输上限	48,000 lb	余量 34,463 lb（72%） 推导

4.1.3 营地配比建议推导

以 每 100 床位 为单位：

• NVM-S 单元：50 个模块（100 间 ÷ 2 间/模块）
• 建筑占地：50 × (8.5 × 40) = 17,000 sq ft 模块面积；三层堆叠后地面投影 ≈ 5,667 sq ft/百床

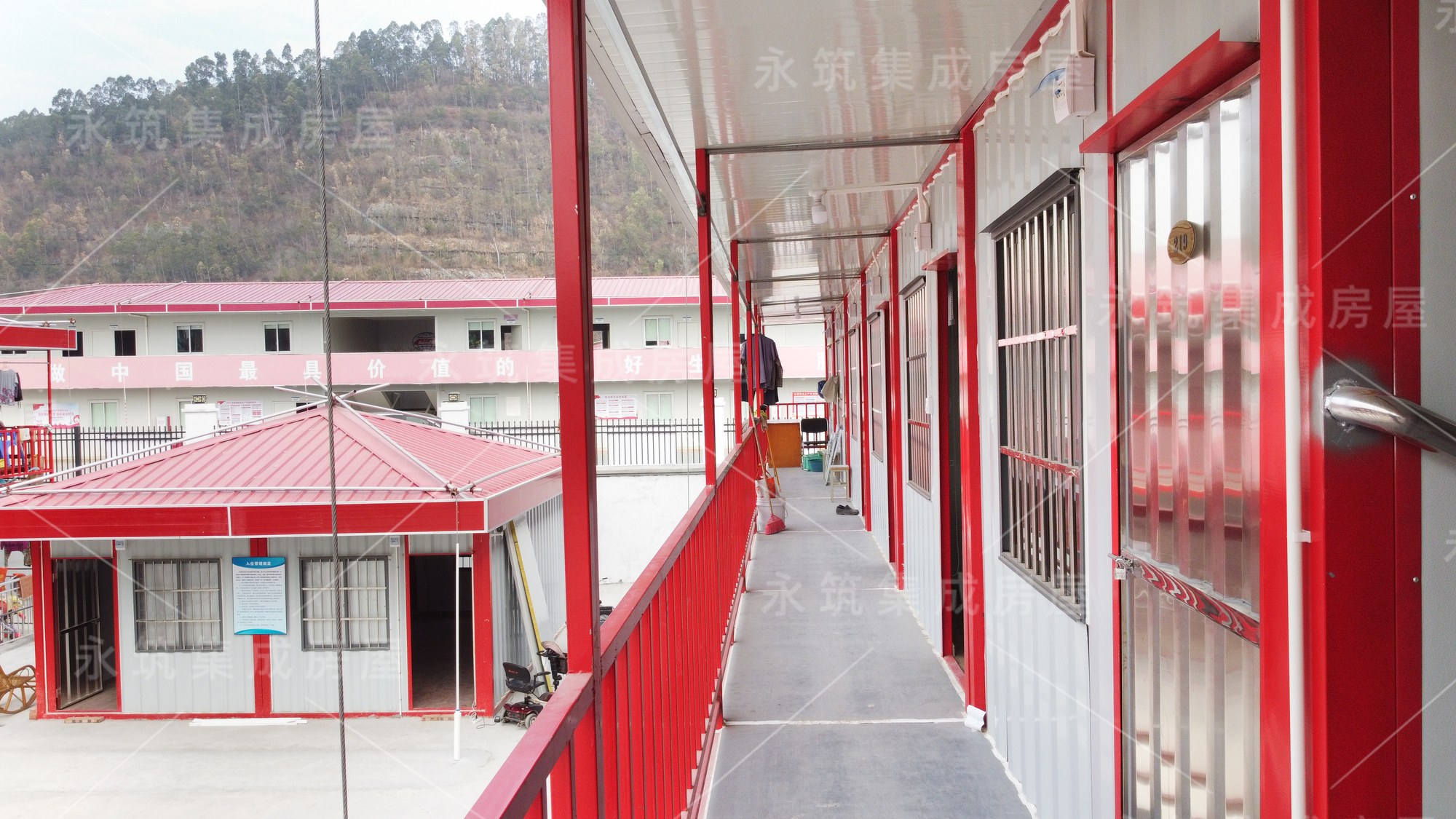

• 走廊面积：按双排背靠背 + 5 ft 净宽走廊，走廊面积约占模块面积 12% ≈ 2,040 sq ft/百床
• 单层平面（以 3 层计）：约 2,570 sq ft/百床/层

【配图建议】

1. NVM-S 单模块平面分隔图 —— 突出标注 40 ft 总长 → "19.25 + 0.5 + 19.25" 的分隔算式、每间内部净尺寸、一体卫浴位置、门窗定位。
2. NVM-S 剖面大样图 —— 标注外墙 6 层与屋面 6 层构造，每层旁标 R 值，右侧竖列汇总"名义 R-46.1 / 有效 R-39.2"。

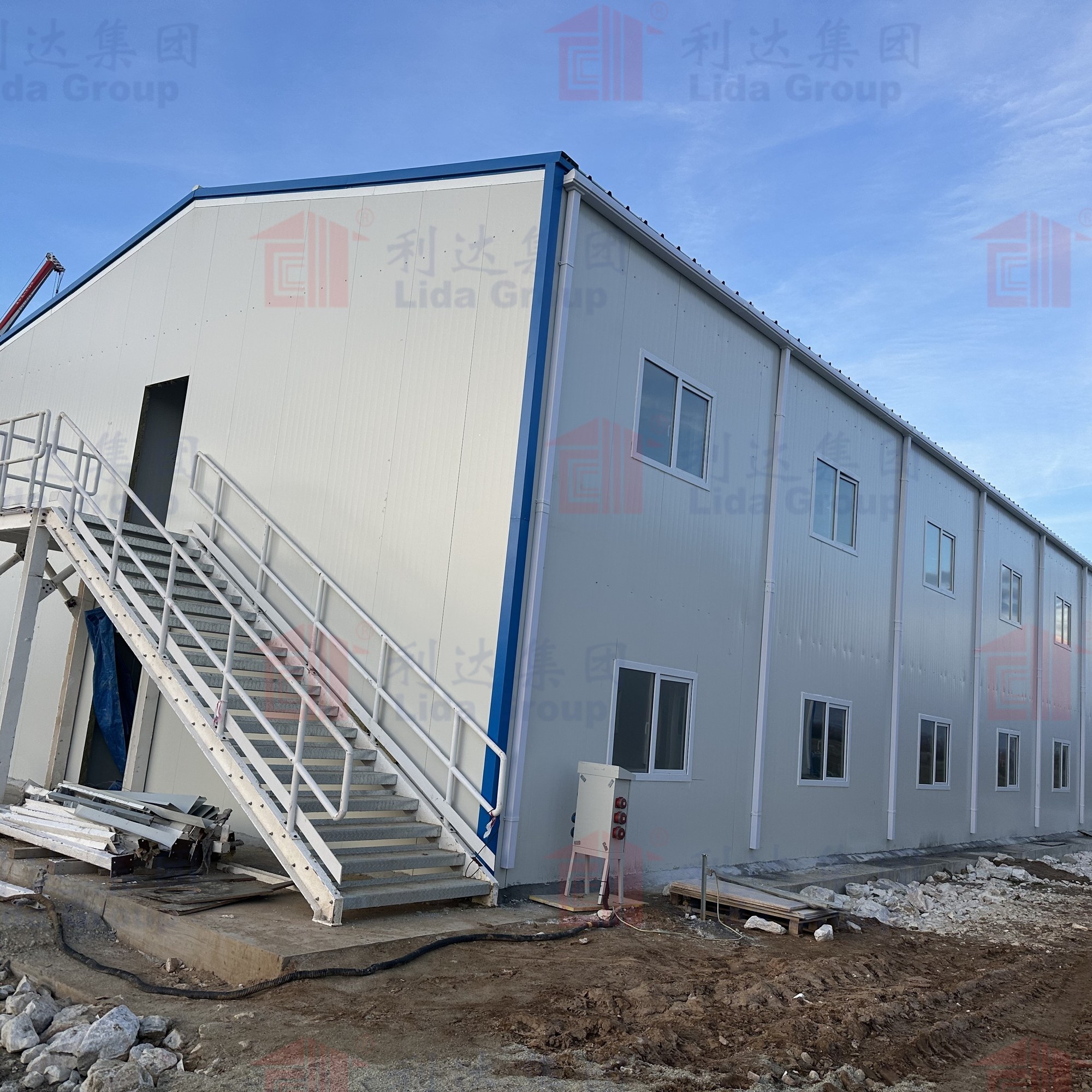

3. 三层堆叠典型楼层平面 —— 双排背靠背 + 5 ft 走廊 + 走廊端部楼梯/电梯位 + 角柱受力标注。
4. ★「面积合规梯度柱状图」 —— 横向对比：OSHA 50 / NAC 80 / OSAH 合并用途 100 / 本型 154 sq ft，直观展示合规余量（1.68 倍）。此图建议同时用于销售资料。
5. 一体卫浴单元轴测图（SMC 底盆 + 恒温淋浴 + 台盆），体积与重量标注。

---

4.2 NVM-D 双人房

字段	参数	标注
房型代号	NVM-D（Nevada Module – Double）	—
适用场景	双人共享入住：同班次搭伴、师徒/学徒配对、夫妻同住、短驻承包商团队。★定位为弹性配置件，非主力型，不用于提升住宿密度	推导
建筑尺寸	模块：8.5 × 8.5 × 40 ft = 2.591 × 2.591 × 12.192 m<br>单间内部净尺寸：19.25 × 8.0 × 8.0 ft = 5.867 × 2.438 × 2.438 m	已核实尺寸源 / 推导净尺寸
模块拆分	1 模块 = 2 间双人房，与 NVM-S 同构——同一模块骨架、同一分隔线位置，仅湿区面积与家具配置不同<br>★产品策略：S 型与 D 型共用同一结构模块，仅内装/家具差异化，实现柔性排产，产线切换成本接近零	推导
单模块净重	15,608 lb = 7.08 t（较 S 型重 2,071 lb，来自加大卫浴与双份家具）<br>相对 48,000 lb 上限余量 67%	推导
使用面积	单间净面积 154.0 sq ft = 14.31 ㎡（与 S 型相同）<br>人均面积 77.0 sq ft = 7.15 ㎡	推导
房间布局	自内向外：<br>① 一体卫浴单元 加大至约 5.0 × 8.0 ft = 40 sq ft（双台盆 + 淋浴 + 坐便，湿区面积翻倍）<br>② 睡眠区 2 张单人床 39 × 80 in<br>　★床位尺寸校核：并排布置需 2 × 39 in + 36 in 通行 = 114 in = 9.5 ft，超出 8.0 ft 净宽 → 不可行；故采用 L 型布置：一床沿侧墙、一床沿端墙<br>③ 双人储物 2 衣柜 + 2 床头柜<br>④ 起居角 双人桌 + 2 椅<br>⑤ 入户门 + 窗	推导
结构体系	与 NVM-S 完全一致（CFS 2×6 54 mil、8 in 楼面/屋面构件、四角镀锌角柱、三层堆叠）；差异：卫浴区域楼面搁栅加密至 12 in o.c.（承载加大卫浴底盆与双人使用荷载）	推导
围护构造层次	与 NVM-S 一致（外墙有效 R-39.2 / 屋面有效 R-65.3 / ≤ 3 ACH50）；差异：卫浴湿区增设涂膜防水层 + 衬垫，湿区全面改用水泥板	推导
机电配置	给排水：用水点翻倍（双台盆 + 淋浴 + 坐便），模块端部总接口较 S 型上调一档（给水 DN 32、排水 DN 100）<br>电气：模块端部快接 60 A / 240 V（与 S 型同规格）；单间分支回路 5 路（照明、插座分两路、卫浴专线带 GFCI、暖通专线）<br>暖通：单间独立变频热泵装机 约 1,100 W（较 S 型上调约 22%，依据人员显热负荷 2 × 约 100 W 与湿区排风量增加推导）	推导
内装标准	舒适型（与 S 型同级）。主要材料同 4.1；家具为双人配置（2 单人床 / 2 衣柜 / 双人桌 / 2 椅）	推导
合规要点	① ★共享空间人均面积必须单列校核：单间 154 sq ft 由 2 人共享 → 人均 77 sq ft，低于 NAC 449.218 的 80 sq ft/人 与 OSHA 合并用途 100 sq ft/人<br>　结论：NVM-D 不可作为内华达州境内劳工住宿的法定合规交付，除非（a）按 4.3 节家庭房口径定义入住关系，或（b）用于非劳工营地用途（如承包商临时驻地）——法规数值已核实，适用口径结论为推导，最终待补须由 Humboldt County Building Department 书面确认<br>② 抗震 / 风载 / 气密同 S 型<br>③ 三层堆叠计算书 待补	混合

4.2.1 产品定位与销售口径说明推导

NVM-D 的正确定位不是"提升居住密度的经济型房"，而是"用于婚姻/伴侣同住、学徒配对、或短驻承包商团队的弹性配置"。

销售铁律：若以降低人均住宿成本为目的推销 NVM-D，将直接触碰 NAC 449.218 的 80 sq ft/人 底线，产生合规与舆论双重风险。建议销售口径：NVM-D 仅对明确的双人自愿入住关系销售，合同中须列入住关系声明条款。

【配图建议】

1. NVM-D 平面图 —— 重点标注加大卫浴单元（40 sq ft），并画出"2 × 39 in + 36 in = 114 in > 96 in"的床位布置失败示意图，与 L 型布置成功方案并列对比。
2. S 型 / D 型「同骨架异构配置」对照图 —— 同一模块轮廓内叠加两种内装方案，突出柔性排产优势（此图同时是产线章节的关键输入）。
3. 合规警示图 —— D 型人均 77 sq ft 与 NAC 80 sq ft 红线对比，红字标注"须限定用途"。

---

4.3 NVM-F 家庭房

字段	参数	标注
房型代号	NVM-F（Nevada Module – Family）	—
适用场景	携家属驻场的长期驻留员工（管理层、长期技术岗、外籍专家及家属）；亦适用于业主将营地升级为"主营地品质区（Master Camp）"的住宿区	推导
建筑尺寸	单模块：8.5 × 8.5 × 40 ft = 2.591 × 2.591 × 12.192 m<br>双模块并接：17 × 8.5 × 40 ft = 5.182 × 2.591 × 12.192 m（★并接超宽，须走超限运输许可或"两模块分运 + 现场并接"路线，本手册默认后者；待补并接节点结构设计）	已核实尺寸源 / 推导并接方案
模块拆分	1 模块 = 1 户（40 ft 全长不设中间分隔墙）<br>· 户型 A 一室一厅（含独立卫浴）<br>· 户型 B 两室一厅（卧室由内部轻质隔墙划分）	推导
单模块净重	13,177 lb = 5.98 t（单模块口径）<br>相对 48,000 lb 上限余量 73%	推导
使用面积	户内净面积 = 38.5 ft × 8.0 ft = 308.0 sq ft = 28.62 ㎡<br>含一体卫浴（约 40 sq ft）后按 340 sq ft = 31.59 ㎡ 口径核算	推导
房间布局	户型 A（一室一厅）：入户过渡区（鞋柜/挂衣）→ 起居厅（沙发 + 茶几 + 电视墙）→ 餐厨角（双灶电磁 + 水槽 + 冰箱 + 双人餐桌）→ 卧室（双人床 60 × 80 in + 衣柜）→ 独立卫浴约 40 sq ft<br>户型 B（两室一厅）：压缩起居厅，划分两间卧室（主卧双人床、次卧单人床），共用卫浴与餐厨角	推导
结构体系	与 NVM-S 同构（CFS 2×6 54 mil、8 in 楼面/屋面构件、四角镀锌角柱）<br>★差异：取消中间分隔墙后横向支撑缺失，须在屋面平面增设横向支撑带（推导具体做法待补结构工程师确认）	推导
围护构造层次	与 NVM-S 一致（外墙有效 R-39.2 / 屋面有效 R-65.3 / ≤ 3 ACH50）<br>差异：因餐厨与洗浴频次上升，湿区防水等级提升一档；厨房油烟排风与卫生间排风分设	推导
机电配置	给排水：户内用水点 5 处（厨房水槽、卫浴台盆、淋浴、坐便、洗衣机预留）；模块端部总接口给水 DN 32、排水 DN 100<br>电气：模块端部快接 100 A / 240 V 单相（较 S 型上调，因含厨房电灶 2 × 1.8 kW 与洗衣机 1.5 kW）；户内设分支配电箱，回路 8 路<br>暖通：户内变频热泵装机 约 1,600 W（依据 308 sq ft 面积与厨房排风补风需求推导）；厨房设独立排油烟机（外排）	推导
内装标准	舒适型升级版，可选「品质型」。主要材料：<br>· 墙面——同 NVM-S<br>· 地面——6 mm SPC 石塑地板（全屋含湿区，提高防潮等级）<br>· 顶棚——5/8 in 石膏板 + 厨卫区局部造型吊顶<br>· 厨房——石英石台面 + 三聚氰胺柜体 + 不锈钢水槽 + 电磁灶<br>· 卫浴——同 NVM-S，增设洗衣机位与热水储罐位	推导
合规要点	① 家庭房是否适用 NAC 449.218 单人房 80 sq ft 口径，须由主管部门认定待补；本手册按"家庭单元适用 IBC 住宅/IRC 口径"准备，该口径下本型全面满足<br>② 户内设燃气设备时须符合 NFPA 54 与一氧化碳报警要求——本手册默认全电方案以规避此条推导<br>③ 抗震 / 风载要求同 S 型<br>④ 双模块并接节点设计 待补<br>⑤ 疏散与窗地比按 IBC 居住单元要求核算 待补	混合

【配图建议】

1. NVM-F 两种户型平面图（户型 A 一室一厅 / 户型 B 两室一厅），标注面积算式 38.5 × 8.0 = 308 sq ft。
2. 双模块并接户型图 —— 17 × 8.5 ft 外廓 + 并接节点放大图 + 运输策略说明（分运到场 + 现场并接）。
3. 「主营地品质区」营地布局示意 —— 展示 F 型如何与 S 型主力区分层布置。
4. 户内配电系统图 —— 100 A 端部快接 → 户内分支配电箱 → 8 路回路标注。

---

4.4 NVM-A 无障碍房（ADA）

字段	参数	标注
房型代号	NVM-A（Nevada Module – Accessible）	—
适用场景	需无障碍设施的员工住宿：伤健员工、术后恢复期驻场人员、临时行动不便者、来访的无障碍需求客户。营地内应集中布置于首层、靠近电梯/无障碍坡道与医疗模块位置；亦可作为营地"无障碍客房"对外接待	推导
建筑尺寸	模块：8.5 × 8.5 × 40 ft = 2.591 × 2.591 × 12.192 m<br>单间内部净尺寸：19.25 × 8.0 × 8.0 ft = 5.867 × 2.438 × 2.438 m（与 S 型同构）	已核实尺寸源 / 推导净尺寸
模块拆分	★1 模块 = 1 间无障碍房 + 1 间标准单人房<br>设计决策依据推导：若 40 ft 拆成 2 间无障碍房，每间 154 sq ft 虽满足面积，但无障碍卫浴的轮椅回转空间与门净宽要求会挤占居住区，导致两间均不达标。故采用"1 无障碍 + 1 标准"混合拆分：无障碍间占净长 20.0 ft，标准间占净长 18.5 ft（20.0 + 0.5 分隔墙 + 18.5 + 两端 0.5 × 2 = 40.0 ft ✓ 尺寸链闭合）	推导
净面积分配	无障碍间：20.0 × 8.0 = 160.0 sq ft = 14.86 ㎡<br>标准间：18.5 × 8.0 = 148.0 sq ft = 13.75 ㎡<br>两间均高于 NAC 449.218 的 80 sq ft（分别 2.00 倍 / 1.85 倍）	推导
单模块净重	≈ 13,800 lb = 6.26 t（两间合并口径；无障碍间因卫浴加大与扶手加固衬板略重于标准间）<br>相对 48,000 lb 上限余量 71%	推导
房间布局	无障碍间：入户无障碍平台（与室外高差 ≤ 1/2 in，坡道按 ADA 1:12 坡度控制推导）→ 无障碍入户门（净宽 ≥ 36 in，含 18 in 门侧净空）→ 开敞式起居/睡眠空间（轮椅回转直径 5 ft = 60 in = 1.524 m 设于房间中心 → ★该 60 in 回转圆置于 8.0 ft = 96 in 净宽内，满足但双侧仅余 18 in 净空，是本房型在宽度方向的设计极限）→ 无障碍卫浴（36 in 净宽门、60 in 回转、水平/垂直扶手、可折叠淋浴座椅、加高坐便、台盆下净空 ≥ 27 in）	推导
结构体系	与 NVM-S 同构（CFS 2×6 54 mil、8 in 楼面/屋面构件、四角镀锌角柱）<br>差异：无障碍卫浴区域增设墙内加固衬板（推导扶手按承重 250 lb 设计，衬板竖向覆盖扶手安装高度 ±12 in 范围）	推导
围护构造层次	与 NVM-S 一致（外墙有效 R-39.2 / 屋面有效 R-65.3 / ≤ 3 ACH50）	推导
机电配置	给排水：同 S 型，无障碍间卫浴接入点位置调整至便于轮椅侧向接近（坐便侧留 ≥ 42 in 净空）<br>电气：所有开关、插座、温控面板安装高度按 ADA 可达范围 15–48 in 设定<br>暖通：同 S 型<br>安全：卫浴加设紧急呼叫按钮，联动营地医疗模块与办公模块	推导
内装标准	舒适型 + ADA 障碍消解。主要材料同 4.1；差异：<br>· 地面改用无缝 SPC 或无缝 PVC 卷材（消除门槛与缝隙，便于轮椅通行）<br>· ★全屋地面高差为 0，湿区以找坡排水替代门槛<br>· 卫浴采用无障碍模压底盆（零门槛淋浴）<br>· 门五金采用杠杆式把手<br>★待补：具体产品须取得 ADA 合规声明或由持证无障碍设计顾问核验	混合
合规要点	① ADA Standards for Accessible Design 与 ABA 相关无障碍设计标准<br>② 营地内无障碍单元的数量与比例，须按业主要求与当地法规确定。本手册阶段尚未核实内华达州对劳工营地无障碍单元比例的明确规定，不可假定任何具体数值待补<br>③ OSHA 1910.142 与 NAC 449.218 面积合规：无障碍间 160 sq ft、标准间 148 sq ft，均高于 80 sq ft<br>④ ★关键工程结论：60 in 回转圆在 8.0 ft 净宽内可实现，但净空余量仅约 18 in —— 这是产品宽度的物理极限。任何试图进一步收窄模块宽度的方案，都会导致无障碍房不可交付<br>⑤ 抗震 / 风载 / 气密同 S 型	混合

【配图建议】

1. NVM-A 混合拆分平面图 —— 标注 20.0 ft 无障碍间 + 0.5 ft 分隔墙 + 18.5 ft 标准间的闭合尺寸链，及 60 in 回转圆在 96 in 净宽内的位置与 18 in 余量。
2. 无障碍卫浴大样图 —— 36 in 门净宽、扶手位置与高度、可折叠淋浴座椅、台盆下净空 27 in、坐便侧 42 in 净空。
3. ★「8 ft 净宽 × 60 in 回转圆」极限关系示意图 —— 作为全手册重要技术论点独立成图：一条垂直红线标"102 in 运输限宽"、一条水平线标"60 in 无障碍回转"，二者的间距即为本产品线剩余的全部设计自由度。
4. 营地无障碍动线布置图 —— 首层 + 靠近电梯/坡道 + 靠近医疗模块。

---

4.5 房型对照总表

对照项	NVM-S 单人房	NVM-D 双人房	NVM-F 家庭房	NVM-A 无障碍房
模块外廓（ft）	8.5 × 8.5 × 40	8.5 × 8.5 × 40	8.5 × 8.5 × 40（并接 17 × 8.5 × 40）	8.5 × 8.5 × 40
模块外廓（m）	2.591 × 2.591 × 12.192	2.591 × 2.591 × 12.192	2.591 × 2.591 × 12.192	2.591 × 2.591 × 12.192
模块拆分	2 间/模块	2 间/模块	1 户/模块	1 无障碍 + 1 标准
单模块净重（lb）	13,537	15,608	13,177	≈ 13,800
单模块净重（t）	6.14	7.08	5.98	6.26
运输上限余量	72%	67%	73%	71%
单间/户净面积（sq ft）	154.0	154.0	308.0（户型 A/B 同基数）	160.0 / 148.0
单间/户净面积（㎡）	14.31	14.31	28.62	14.86 / 13.75
扣卫浴后居住面积（sq ft）	134.0	114.0	268.0	140.0 / 128.0
入住人数	1	2	2–4	1
人均面积（sq ft/人）	154.0	77.0 ★	77.0–154.0（按 2–4 人）	160.0
NAC 449.218（80 sq ft）校核	1.68 倍 ✓	0.96 倍 ✗ 须限定用途	须认定口径待补	2.00 倍 ✓
OSHA 合并用途（100 sq ft）校核	154 > 100 ✓	77 < 100 ✗	按人均核算	160 > 100 ✓
一体/独立卫浴	一体卫浴 20 sq ft/间	一体卫浴 40 sq ft/间	独立卫浴 约 40 sq ft/户	无障碍卫浴 约 45 sq ft
结构体系	CFS 2×6 54 mil + 8 in 构件	同 S 型，湿区搁栅加密 12 in o.c.	同 S 型，屋面增设横向支撑带	同 S 型，卫浴墙内加固衬板
外墙有效 R 值	R-39.2	R-39.2	R-39.2	R-39.2
屋面有效 R 值	R-65.3	R-65.3	R-65.3	R-65.3
气密目标	≤ 3 ACH50	≤ 3 ACH50	≤ 3 ACH50	≤ 3 ACH50
模块端部电气快接	60 A / 240 V	60 A / 240 V	100 A / 240 V	60 A / 240 V
暖通装机（每间/户）	≈ 900 W	≈ 1,100 W	≈ 1,600 W	≈ 900 W
内装标准	舒适型	舒适型	舒适型升级版 / 品质型	舒适型 + ADA
堆叠层数	≤ 3 层	≤ 3 层	1–2 层（建议首/二层）	1 层（无障碍动线要求）
推荐营地占比	70%–80%	5%–15%	5%–15%	2%–5%（首层集中）
整体标注	推导	推导	推导	推导

4.5.1 对照表的四点读法推导

1. S 型是绝对主力 —— 超过 70% 的产能与床位应由 NVM-S 承载。Thacker Pass 的 1,997 间单人房规模恰好验证了"S 型 + 三层堆叠 + 双排走廊"组合具备工业化复制的规模经济性。
2. D 型是弹性件，不是主力 —— 其人均 77 sq ft 低于 NAC 449.218 的 80 sq ft，是产品设计上的刻意取舍（保住 154 sq ft 单元尺度而非压缩单元面积），代价是用途受限。销售口径必须明确。
3. F 型是品质锚点 —— 使营地可分层管理：主力区走 S 型高密度，品质区走 F 型低密度，同一模块骨架产出两种产品，产线切换成本极低。
4. A 型是合规必需品，且暴露产品极限 —— A 型的 60 in 回转圆与 8.0 ft 净宽的关系，从工程上证明："模块宽度锁死在 102 in"这一运输约束，才是本产品线一切尺寸与布局的真正天花板。

---

第 5 章 B 系服务配套

本章定位：第 5 章定义营地级配套。这些模块不是增值选项 —— 对标 Thacker Pass 营地提供的三餐、洗衣、清洁服务 + 往返工地班车，营地级配套是大型矿业营地的标配【已核实：公开项目信息】。相反，我方产品线的差异化在于这些配套模块同样以工业化的标准模块交付，而非现场散建。

B 系设计原则推导：

1. 同尺寸链 —— 所有服务模块外廓仍为 8.5 × 8.5 × 40 ft，共用车板、吊装点、运输许可与安装班组。
2. 模块化组合 —— 单一服务功能可横向/纵向拼装成复合建筑（如"3 模块厨房 + 2 模块餐厅"）。
3. 营地级接口统一 —— 所有模块提供标准化的机电快接接口，营地管网设计以本手册 5.8 节为输入。
4. 服务半径控制 —— 步行到达时间 ≤ 5 min（约 300–400 ft 半径），是服务模块在营地平面上的布置约束。

---

5.1 NVM-SV 卫浴模块

字段	参数	标注
适用场景	① 居住单元不含独立卫浴时的集中卫浴（低成本营地方案）；② 房内含卫浴时的备用/高峰补充卫浴；③ 施工前期营地（先到人员临时卫浴）	推导
模块尺寸	8.5 × 8.5 × 40 ft = 2.591 × 2.591 × 12.192 m；1 模块/单元	已核实尺寸源
配置	淋浴间 8–12 位（含更衣前室）、坐便器 6–8 位、洗手台 6–8 位、热水储罐间、清洁具间、蒸汽排风	推导
配比建议	· 房内自设卫浴时：每 300 床位配 1 模块（备用口径）<br>· 房内无卫浴时：每 80–100 床位配 1 模块（主卫浴口径）<br>依据推导：OSHA 1910.142 对集中式设施的最低配置要求换算为"每模块可服务 80–100 人/班次"	推导
单模块净重	≈ 17,500 lb = 7.94 t（含热水储罐与满水荷载按最不利计）；余量 64%	推导
围护构造	与 A 系一致；差异：全模块湿区化，地面全部采用 SPC + 涂膜防水双层，墙板全部改为防潮型；排风按 12 ACH 设计（高湿环境）	推导
机电配置	给排水：模块端部总接口给水 DN 50、热水 DN 40、排水 DN 150；模块内设热水储罐（按 4.5 gal/床位·日 峰值需求推导，如 100 床 → 450 gal）；电气：模块端部快接 200 A / 240 V 三相（淋浴热水与排风为主要负载）；暖通：模块级排风机组 + 补风加热，防止冷桥结露	推导
合规要点	① OSHA 1910.142 集中式设施配置与人数量比要求；② NAC 444.552 人均日供水 ≥ 36 加仑（营地级口径）【已核实法规数值】；③ 地面防滑等级（湿区 R10 以上）① 待补：具体防滑等级标准须按当地采纳版本确认	混合

【配图建议】

1. 卫浴模块平面布置图（淋浴/坐便/台盆三区分离，标注人数容量与本图推导的配比算式）。
2. 管道轴测图（DN 50 给水 / DN 150 排水主干 + 热水储罐间）。
3. 「房内自设 vs 集中式」两种营地卫浴策略的成本-密度对比示意。

---

5.2 NVM-KT 公共厨房 + 餐厅

字段	参数	标注
适用场景	集中供餐（对标 Thacker Pass 提供三餐服务【已核实：公开项目信息】）。大型营地标配，且直接决定营地运营的人力成本	推导
模块尺寸与组合	以 8.5 × 8.5 × 40 ft 标准模块为单元组合：<br>· 厨房组 —— 2–3 模块（热厨 + 冷厨/备餐 + 洗消）<br>· 餐厅组 —— 若干模块（每模块设 约 48 座，含通道）<br>· ★餐厅座位推导：模块内净面积 40 × 8.0 = 320 sq ft；按餐桌通行净面积 6.5 sq ft/座（含餐桌、椅子拉出空间与走道分摊）→ 320 ÷ 6.5 ≈ 49 座，取 48 座/模块	已核实尺寸源 / 推导座位数
配比建议	★座位数推导（三段式）：<br>① 用餐时长 —— 每人每餐约 25 min（排队 + 取餐 + 就餐）<br>② 用餐时段 —— 单餐开放 90 min<br>③ 翻台率 = 90 ÷ 25 = 3.6 座次/座（保守取 2.4，考虑峰值集中到达）<br>④ 所需座位 = 总人数 ÷ 2.4<br>⑤ 所需模块 = 所需座位 ÷ 48<br><br>算例推导：<br>· 100 人 → 42 座 → 1 餐厅模块 + 1 厨房模块（合计 2 模块）<br>· 500 人 → 208 座 → 4.3 → 5 餐厅模块 + 2 厨房模块<br>· 1,000 人 → 417 座 → 8.7 → 9 餐厅模块 + 3 厨房模块<br>· 2,000 人 → 833 座 → 17.4 → 18 餐厅模块 + 4 厨房模块<br><br>简化配比口径：每 100 床位配 1 餐厅模块 + 0.5 厨房模块（1,000 床以下按此走；超过 1,000 床厨房模块边际递减）	推导
单模块净重	厨房模块 ≈ 22,000 lb = 9.98 t（含商厨设备与不锈钢工作台）；餐厅模块 ≈ 14,000 lb = 6.35 t；余量 54% / 71%	推导
机电配置	给排水：厨房模块给水 DN 50、排水 DN 100（含隔油池预留）、热水 DN 32；餐厅模块给水 DN 32、排水 DN 50<br>电气：厨房模块端部快接 400 A / 240 V 三相（商用电灶/蒸柜/冷藏/洗碗机为主要负载）；餐厅模块 100 A / 240 V 单相<br>暖通：厨房按 NFPA 96 设商用排油烟罩 + 补风系统；餐厅模块设独立新风 + 分区温控<br>燃气：本手册默认全电方案推导，如业主坚持燃气则须增设燃气接驳与 NFPA 54 合规设计（待补）	推导
合规要点	① NFPA 96（商用厨房排油烟）【已核实标准号】；② 商业厨房卫生要求按当地卫生主管部门口径 待补；③ 面积合规：供餐不属住宿面积口径，但按 OSHA 1910.142 就餐场所功能需单列；④ 全电方案规避燃气合规链	混合

【配图建议】

1. 厨房模块 + 餐厅模块组合平面图（热厨/冷厨/洗消三区 + 餐厅 48 座排布）。
2. ★「用餐配比三段式推导图」 —— 以 25 min / 90 min / 2.4 翻台 / 48 座 四个数字串成一条推导链，末端给出模块数量。
3. 排油烟系统示意（NFPA 96 罩体 + 补风 + 屋面排出口）。
4. 多模块拼装关系图（1,000 人规模：9 + 3 模块的场地排布）。

---

5.3 NVM-LD 洗衣模块

字段	参数	标注
适用场景	集中洗衣与烘干（对标 Thacker Pass 提供洗衣与清洁服务【已核实：公开项目信息】）。矿业营地工作服洗涤需求高，洗衣能力不足是最常见的营地投诉项	推导
模块尺寸	8.5 × 8.5 × 40 ft = 2.591 × 2.591 × 12.192 m；1 模块 = 1 洗衣单元	已核实尺寸源
配置	商用洗烘一体机或分开的洗衣机 + 烘干机 5 台/模块（台位尺寸约 30 × 27 × 38 in，5 台并排 + 4 道 0.5 ft 间距 = 14.5 ft 占长），另设折叠台、洗涤剂投放台、脏衣暂存篮、更衣/等候区<br>★建议另设"洗烘各 5 台"的更优配置（分开机器效率高于一体机），模块内总台位 10 台	推导
配比建议	★台数推导（四段式）：<br>① 单人洗衣频次 —— 3 次/周（工作服 + 内衣 + 毛巾，矿业营地口径）<br>② 单机处理时长 —— 洗或烘 45 min = 0.75 h<br>③ 单机日处理能力 —— 开放 14 h/日 ÷ 0.75 h = 18 人次/日·台<br>④ 所需台数 = 人数 × 3 ÷ 7 ÷ 18<br><br>算例推导：<br>· 100 人 → 100 × 3 ÷ 7 ÷ 18 = 2.4 → 取 洗 4 台 + 烘 4 台（4 台下限由模块最小经济配置决定）<br>· 500 人 → 11.9 → 洗 12 台 + 烘 12 台 = 2.4 模块<br>· 1,000 人 → 23.8 → 洗 24 台 + 烘 24 台 = 4.8 模块<br>· 2,000 人 → 47.6 → 洗 48 台 + 烘 48 台 = 9.6 模块<br><br>简化配比口径：每 200 床位配 1 个洗衣模块（小营地因最小经济配置，实际取每 100 床位 1 模块）	推导
单模块净重	≈ 19,000 lb = 8.62 t（含 10 台商用机 + 台面 + 管道）；余量 60%	推导
机电配置	给排水：给水 DN 50、热水 DN 40（商用洗涤需热水）、排水 DN 100（含毛发过滤器与地漏）、通气管<br>电气：模块端部快接 400 A / 240 V 三相（10 台商用洗烘合计装机约 30–40 kW 为主要负载）<br>暖通：★关键项 —— 烘干排湿量极大，须设独立排湿机组（按 每台烘干机 200 CFM 排风量推导，10 台 → 2,000 CFM）；模块内维持微负压以防水汽渗入相邻模块	推导
合规要点	① 排水须经毛发/纤维过滤后入营地污水管网（防止堵塞）推导；② 热水供应须与 5.1 卫浴模块的热水系统统筹（避免重复容量）推导；③ OSHA 1910.142 对洗衣设施配置的要求 待补具体条款口径	混合

【配图建议】

1. 洗衣模块平面图（10 台位排布 + 折叠台 + 等候区），标注 14.5 ft 台位占长算式。
2. ★「洗衣台数四段式推导图」 —— 3 次/周 → 0.75 h → 18 人次/日 → 台数，末端给出四档规模的台数表。
3. 排湿系统示意（10 台 × 200 CFM = 2,000 CFM + 微负压控制）。
4. 洗烘分开 vs 一体机的效率与占地对比表。

---

5.4 NVM-OF 办公模块

字段	参数	标注
适用场景	营区管理、行政办公、会议、访客接待、安保监控中心。既是运营中枢，也是营地对外形象面（建议布置于营地入口处）	推导
模块尺寸	8.5 × 8.5 × 40 ft = 2.591 × 2.591 × 12.192 m；可多模块组合（1 模块 = 基础办公；2–3 模块 = 办公 + 会议室 + 接待）	已核实尺寸源
配置	· 单模块方案：开放工位 8–10 个（按 40 sq ft/工位含通道推导：320 ÷ 40 = 8）+ 打印机 + 文件柜 + 小型洽谈区<br>· 双模块方案：单模块工位区 + 单模块会议室（可容 14–16 人，按 20 sq ft/人 推导）+ 接待	推导
配比建议	按项目部规模配置。基准口径推导：每 500 床位配 1 办公模块（含营区管理人员、HR、安保）；大型营地按实际管理团队人数核算	推导
单模块净重	≈ 12,000 lb = 5.44 t（办公模块家具密度低于居住模块）；余量 75%	推导
机电配置	给排水：给水 DN 25、排水 DN 50（仅茶水间与卫生间，如不设则取消）<br>电气：模块端部快接 100 A / 240 V 单相；办公模块对电能质量要求高，须配备 UPS 与电涌保护（营地电网质量通常较差）推导<br>通信：★关键项 —— 模块端部预留 光纤/网线主干 + 卫星通信收发位（偏远矿区公网覆盖差，须预留卫星链路与本地局域网核心）推导<br>暖通：标准分体式/热泵机组 + 独立新风	推导
合规要点	① OSHA 1910.142 对营地管理设施的要求；② IBC 对办公用途的疏散与无障碍要求（办公模块必须无障碍可达 —— 与 4.4 节 NVM-A 同层的无障碍动线贯通）推导；③ 数据与通信安全 待补	混合

【配图建议】

1. 单模块 / 双模块办公平面方案图（工位、会议室、接待布局）。
2. 信息与通信系统拓扑图（卫星链路 + 本地局域网核心 + 营地网络主干）。
3. 营地入口区布置图（办公模块 + 门卫 + 访客停车）。

---

5.5 NVM-MD 医疗 / 急救模块

字段	参数	标注
适用场景	医务室、急救处置、简单留观、职业健康筛查（矿业入职体检与定期体检）。偏远矿区建议必配 —— 现场距离最近医院通常超过 1 h 车程，急救能力是营地安全底线	推导
模块尺寸	8.5 × 8.5 × 40 ft = 2.591 × 2.591 × 12.192 m；1 模块 = 基础医务室；2 模块 = 医务室 + 留观病房（推荐配置）	已核实尺寸源
配置	· 诊室 1 间（诊床 1 张）<br>· 处置/缝合区（含器械台、消毒设备）<br>· 药柜与药品冷藏柜<br>· 留观床 1–2 张（双模块方案可扩至 3–4 张）<br>· 洗眼站/紧急冲淋（矿业化学暴露要求）<br>· 前台登记与等候区<br>· AED、氧气瓶位、担架位	推导
配比建议	每 500–1,000 床位配 1 医疗模块推导；★不设下限豁免 —— 矿区营地即使 100 人也应有基础急救能力。可配合"1 医疗模块 + 与最近医院签转运协议"方案	推导
单模块净重	≈ 15,000 lb = 6.80 t（含医疗设备与药品冷藏）；余量 69%	推导
机电配置	给排水：给水 DN 32、排水 DN 50；★洗手设施必配（医疗用途）；洗眼站独立给水<br>电气：模块端部快接 150 A / 240 V 单相；★★关键项：必须配备应急电源（UPS + 发电机组切换），医疗模块是全营地唯一不可断电的功能推导；独立照明回路（含应急照明）<br>暖通：独立热泵机组 + HEPA 级过滤与新风（医疗环境空气品质要求）推导<br>通信：★关键项 —— 直通当地急救调度（911/EMS）的独立通信线路 + 营区广播系统接入	推导
合规要点	① 矿区急救能力通常受矿业安全主管部门（美国为 MSHA） 现场急救要求约束 待补具体条款口径须按项目适用法规核实；② OSHA 1910.151 医疗与急救设施要求【已核实标准号】；③ 医疗废物收集与处置须符合当地规定 待补；④ 医务室须无障碍可达（与 4.4 节 NVM-A 同层）	混合

【配图建议】

1. 双模块医疗方案平面图（医务室 + 留观病房），标注诊室、处置区、留观床位。
2. ★医疗模块电气单线图 —— 重点突出 UPS + 发电机自动切换回路与应急照明，标注"全营地唯一不可断电功能"。
3. 洗眼站/紧急冲淋与化学暴露应急动线示意。
4. 营地急救响应半径图（医疗模块位置 + 担架动线 + 救护车通道）。

---

5.6 NVM-GY 健身 / 活动模块

字段	参数	标注
适用场景	员工健身、体育活动、文娱休闲、班组集体活动。矿业营地的隐性价值：员工下班后无去处是留任率下降的主因之一，活动设施属"软性留人"投入	推导
模块尺寸	8.5 × 8.5 × 40 ft = 2.591 × 2.591 × 12.192 m<br>★使用特性例外：健身/活动功能对层高与跨度敏感，本模块可去除中间吊顶、采用全 8.5 ft 净高、必要时纵向并接 2 模块（40 → 80 ft 长跨度活动厅）；结构上须由结构工程师确认去吊顶后的屋面桁架做法 待补	已核实尺寸源 / 推导变体方案
配置	· 单模块健身方案：有氧区（跑步机 2–3 台 + 椭圆机 2 台）+ 力量区（哑铃架 + 综合训练器 + 卧推凳）+ 拉伸区<br>· 双模块方案：健身区 + 更衣淋浴 + 活动/游戏区（乒乓、台球）<br>· 活动厅方案：2 模块纵并（80 ft）作多功能厅，可容纳 约 80–100 人站立/座椅集会【推导：320 × 2 ÷ 6.5 ≈ 98 座】	推导
配比建议	选配，但推荐每 500 床位配 1 模块推导；大型营地（1,000 床以上）建议配 1 健身 + 1 活动厅	推导
单模块净重	健身模块 ≈ 16,000 lb = 7.26 t（含有氧/力量设备）；活动厅模块 ≈ 11,000 lb = 4.99 t；余量 67% / 77%	推导
机电配置	给排水：健身模块设更衣淋浴时给水 DN 40、排水 DN 100；无淋浴则仅茶水间<br>电气：健身模块快接 150 A / 240 V 单相（有氧设备与空调为主要负载，按每台跑步机 1.5 kW 推导）；活动厅模块 100 A<br>暖通：★关键项 —— 健身模块人员密度高（活动代谢率约为静坐的 4–6 倍），显热与潜热负荷远高于居住模块，暖通装机需按 3 倍人员负荷推导（约 2,500 W/模块）推导	推导
合规要点	① IBC 对集会用途的疏散与出口宽度要求（活动厅方案需核算出口数量与疏散距离）推导；② 健身设备安装需做楼面局部加固（跑步机集中荷载）；③ 无障碍可达 推导	混合

【配图建议】

1. 单模块健身方案平面（有氧/力量/拉伸三区）与设备清单。
2. ★双模块纵并（80 ft）活动厅方案图 —— 标注 98 座集会容量与疏散出口。
3. 健身模块暖通负荷对比柱状图（居住模块 vs 健身模块人员负荷差异 3 倍）。
4. 营地活动设施布置与生活动线图（健身/活动模块应位于宿舍与餐厅之间的主动线上）。

---

5.7 NVM-ST 后勤仓储模块

字段	参数	标注
适用场景	物资仓储、设备间、工具房、备件库、营地总库房。必配 —— 营地物资周转与备件库存直接决定运营连续性	推导
模块尺寸	8.5 × 8.5 × 40 ft = 2.591 × 2.591 × 12.192 m；★本模块为 B 系唯一可做"简化版"的功能模块 —— 可取消保温内装、取消湿区、采用卷帘门替代人员门，因而单位造价最低	已核实尺寸源 / 推导简化版
配置	· 标准版：货架系统（重型横梁货架）+ 叉车通道 + 收货区 + 小型工位 + 温控区（如需存放化学品）<br>· 简化版：无内装货架（仅地面堆存）+ 卷帘门，用于低值物资<br>· 设备间版：配电柜 / 水泵房 / 通信设备机柜 / 水处理设备的容纳	推导
配比建议	每 300–500 床位配 1 仓储模块推导；另需独立配置 1–2 个设备间模块（容纳营地配电、水泵、通信主干，位置应靠近营地管理中心）	推导
单模块净重	简化版 ≈ 9,500 lb = 4.31 t（无内装、无湿区）；标准版 ≈ 12,500 lb = 5.67 t；余量 80% / 74%	推导
机电配置	给排水：简化版无给排水；设备间版按设备需求（水泵间需排水地漏）<br>电气：快接 100 A / 240 V 单相（简化版 60 A 即可）；设备间版按内部设备总容量设计<br>暖通：简化版不设空调（仅通风）；标准版设温控（化学品/电子备件存储需求）；设备间版按设备散热核算排风	推导
合规要点	① 危险化学品存储须符合当地消防与环保规定（★简化版不可用于危化品存储）推导；② 消防：仓储模块的火灾荷载高于居住模块，须核算与相邻模块的防火间距或增设防火分隔 待补当地消防口径；③ 简化版无内装但仍需满足运输与堆叠的结构要求	混合

【配图建议】

1. 标准版 / 简化版 / 设备间版三种仓储模块平面与立面（突出卷帘门与货架系统）。
2. 营地物资流转图（收货 → 仓储 → 分发 → 垃圾/废弃物外运）。
3. 防火间距与模块排布示意。

---

5.8 营地级机电接口（★本章重点）

核心命题推导：模块不是独立运行的设备，而是营地管网的一个"末端节点"。 服务模块的设计质量，一半取决于模块内部，另一半取决于它与营地级给排水、电力、通信主干网的对接设计。本节是本节与第 6 章、以及营地总包设计的接口文件。

5.8.1 接口界面划分

界面	模块侧（我方供货范围）	营地侧（总包/甲方范围）
给水	模块端部预留法兰快速接头 + 内部管线至各用水点	营地给水主干管 + 支管至模块接口 + 阀门井 + 水表
排水	模块端部预留排水接口 + 内部管线至各排水点	营地污水主干管 + 支管 + 检查井 + 处理设施
电力	模块端部预留快速插头（60/100/150/200/400 A 分级）+ 内部配电箱与回路	营地变配电所 + 主配电柜 + 至模块的馈线 + 计量
通信	模块端部预留光纤/网线接口	营地网络主干 + 接入设备 + 卫星/公网链路
基础	模块底部结构角件与吊装点	桩基/条形基础 + 地梁 + 调平（可迁移营地优先桩基+架空地梁，规避 24 in 冻土埋深）推导

5.8.2 给排水容量测算（★可审计算式）

用水定额推导推导：

用途	单位用水量（gpd/人）	依据
淋浴	15	营地口径，单次淋浴约 8–10 min
洗手/饮水	8	生活基本用水
冲厕	2	节水器具口径
洗衣（分摊）	4	3 次/周 ÷ 7 × 约 9 gal/次
居住侧合计	29 gpd/人	—
餐饮（分摊）	20	三餐含洗消
总计（含餐饮）	49 gpd/人	—

• 法定校核：NAC 444.552 营地人均日供水 ≥ 36 加仑【已核实法规数值】。本推导居住侧 29 gpd/人 低于该值 —— ★说明：36 gpd/人 是营地级含餐饮公共用水的综合口径，不可与居住侧口径直接比较；本手册取 49 gpd/人 作为营地级综合口径，高于 36 gpd/人 法定值，合规推导。

规模测算推导：

规模	日用水量（gpd）	换算（m³/d）	峰值流量（gpm，按 0.35 同步系数）
100 床位	4,900	18.5	约 12
500 床位	24,500	92.7	约 60
1,000 床位	49,000	185.4	约 119
2,000 床位	98,000	371.0	约 238

算式：日用水量 = 床位数 × 49 gpd；峰值流量 = 日用水量 ÷ 1,440 min × 60 × 0.35（同步系数，取自小型居住建筑的行业口径 0.3–0.4）。 排水量推导：按给水量的 0.8–0.9 回流系数取值，即排水日量 = 给水日量 × 0.85。故 2,000 床位规模下排水约 83,300 gpd（315 m³/d）。 管径推论推导：主干管径须按峰值流量选型（2,000 床位规模峰值约 238 gpm，对应给水主干 DN 100–DN 150 量级）；具体管径待补须由持证给排水工程师按营地主干管水力计算与消防叠加需求确定。

热水容量推导：按 4.5 gal/床位·日 峰值需求测算（1,000 床 → 4,500 gal 储水 + 对应加热能力）；卫浴模块与洗衣模块的热水系统须统筹设计避免重复容量。

5.8.3 电力容量测算（★可审计算式）

单模块装机负荷推导推导：

房型/模块	装机负荷（W）	构成
NVM-S 单间	2,136	暖通热泵 900 + 照明 36 + 插座/电子 400 + 微波 800
NVM-D 单间	2,600	暖通 1,100 + 其余同上
NVM-F 每户	3,900	暖通 1,600 + 厨房电灶 2 × 1,800 + 照明/插座
卫浴模块	约 20,000	淋浴热水 + 排风 + 照明（三相）
厨房模块	约 80,000	商厨设备（三相）
洗衣模块	约 35,000	10 台商用洗烘（三相）
医疗模块	约 15,000	设备 + 冷藏 + 空气处理
健身模块	约 12,000	有氧设备 + 空调

营地级容量测算推导（以 NVM-S 为主力型，2,136 W/间 装机）：

规模	居住侧装机（kW）	需求系数	居住侧需求（kW）	+服务模块（+15%）	+备用余量（×1.2）	建议变压器容量（kVA）
100 床	214	0.35	75	86	103	约 150 kVA
500 床	1,068	0.35	374	430	516	约 750 kVA
1,000 床	2,136	0.35	748	860	1,032	约 1,500 kVA
2,000 床	4,272	0.35	1,495	1,719	2,063	约 3,000 kVA

算式：居住侧需求 = 床位数 × 2,136 W × 0.35（需求系数，居住类建筑行业口径 0.3–0.4）；加服务模块后上浮 15%；再乘 1.2 作 N-1 与未来扩容余量。 ★说明：2,000 床位规模（对标 Thacker Pass 量级）对应 约 3,000 kVA 装机，属中型工业营地变电站量级；★若营地采用"三相进线 + 每模块单相分配"方案，须在营地配电设计中做相平衡核算，避免单相过载推导。 表：模块端部电气快接规格总表**推导

模块	端部快接规格	相数
NVM-S / NVM-D / NVM-A	60 A / 240 V	单相
NVM-F	100 A / 240 V	单相
办公模块 / 活动厅模块 / 仓储（标准版）	100 A / 240 V	单相
健身模块	150 A / 240 V	单相
医疗模块	150 A / 240 V	单相（须 UPS + 发电机切换）
卫浴模块	200 A / 240 V	三相
洗衣模块 / 厨房模块	400 A / 240 V	三相

5.8.4 营地服务模块配比总表（每 100 床位基准）

服务模块	每 100 床位配比	每 500 床位	每 1,000 床位	每 2,000 床位
NVM-SV 卫浴	0（房内含卫浴）/ 1.0（房内不含）	0 / 5	0 / 10	0 / 20
NVM-KT 餐厅	1.0	5	9	18
NVM-KT 厨房	0.5	2	3	4
NVM-LD 洗衣	0.5（小营地取 1）	2.5	4.8	9.6
NVM-OF 办公	0.2	1	2	3（按管理团队调整）
NVM-MD 医疗	0.15（不可低于 1 模块）	1	1.5 → 2	2–3
NVM-GY 健身/活动	0.2	1	2	4
NVM-ST 仓储	0.3	1.5	2.5	5
设备间模块	—	1	1–2	2–3

标注：本表全部为推导，依据为 5.1–5.7 各节的独立推导算式。★建议：本表作为投标阶段营地平面规划的第一版输入，实际配比须按业主运营方案（是否含三餐、是否代洗衣物、是否配班车）修订。

5.8.5 可迁移性与"营地级机电"的长期性

推导本手册的居住模块与大多数服务模块（除办公、医疗）具备可拆迁移特性：模块与基础的连接采用螺栓式角件，可在 24–48 h 内完成单模块拆装。但营地级管网（给水主干、污水主干、变配电、通信主干）一旦建成即具长期性。

★产品视角的结论：我方提供模块级的接口标准与容量数据，营地级管网设计由项目总包或业主负责 —— 但我方须在设计阶段即提供接口资料（即本节 5.8.1–5.8.3 的全部内容），避免后期返工。 ★核心商业推论：可迁移的是模块，不可迁移的是管网。 因此营地选址一旦确定、管网一旦投建，模块的续订与扩容将具有极强的粘性 —— 这是本产品线从"一次性设备销售"转向"营地全生命周期供应"的关键机制。这一判断应在商务方案中明确。

【配图建议】

1. ★营地级机电接口总图 —— 一张鸟瞰示意，同时显示：模块端部接口位置、营地给水主干、污水主干、变配电所与馈线、通信主干与卫星链路、模块与基础的螺栓连接点。这是本节最重要的一张图。
2. ★接口界面划分图 —— 用左右分栏直观表达"模块侧供货 / 营地侧供货"，以粗虚线标界。
3. 给排水容量测算图 —— 四条规模曲线（100/500/1,000/2,000 床）对比日用水量、峰值流量与法定 36 gpd/人 基准线。
4. 电力容量测算图 —— 柱状叠加图（居住侧需求 + 服务模块 15% + 备用余量 20%）→ kVA 变压器容量。
5. 模块端部接口大样图 —— 给水/排水/电气/通信四组接口的物理位置与规格标注（供营地总包设计使用）。
6. ★「每 100 床位配比总表」信息图 —— 把 5.8.4 表格图形化，作为销售/投标材料的标准插图。

---

全章参数状态汇总

类别	内容	状态
运输约束数值（102 in / 14 ft / 80,000 lb）	第 4.0.1 节	已核实
OSHA 1910.142（50 / 100 sq ft）	第 4.0.3 节	已核实
NAC 449.218（80 sq ft）	第 4.0.3 节	已核实
NAC 444.552（≥36 gpd/人）	第 5.1 / 5.8.2 节	已核实
SDC D / 95 mph / 冻土 24 in / 雪载 5-10 psf / IECC Zone 5B / -7°F-91°F	第 4.0.2 节	已核实
NFPA 96、OSHA 1910.151	第 5.2 / 5.5 节	已核实
Thacker Pass 营地规模（1,997 间 / 850 人 / 三餐洗衣班车）	第 4.1 / 第 5 章引言	【已核实：公开项目信息】
全部房型与模块的尺寸、面积、重量、配比、容量	第 4.1–4.5 / 第 5.1–5.8 节	推导待产线实测与型式试验替换
场地 SDS 谱加速度	第 4.0.2 节	待补
抗风揭试验报告	第 4.0.2 节	待补
三层堆叠结构计算书	第 4.1–4.4 节	待补
无障碍单元比例法规口径	第 4.4 节	待补
双模块并接节点设计	第 4.3 节	待补
给排水主干管径水力计算	第 5.8.2 节	待补
消防防火间距口径	第 5.7 节	待补
医务室适用法规（MSHA）条款	第 5.5 节	待补

下章衔接：本章定义的模块外廓、荷载基准、围护 R 值目标与机电容量数据，是第 6 章（结构与围护详图）、第 7 章（产线与工艺）、第 8 章（营地规划与安装）的直接输入。

第 6 章 · 结构与围护技术

本章定位：面向开发商工程师、矿山甲方技术代表、第三方审查（Third-Party Reviewer）与注册设计专业人员（RDP）。全文技术陈述按三类标注：已核实有公开规范条文、标准号或已确认项目条件支撑；推导基于规范逻辑的合理推断，须由本项目计算书最终确认；待补必须补充的报告或数据，缺该项则该条不得用于报审。凡我方掌握数值必给来源，无来源者标待补，不作推测性填充。

---

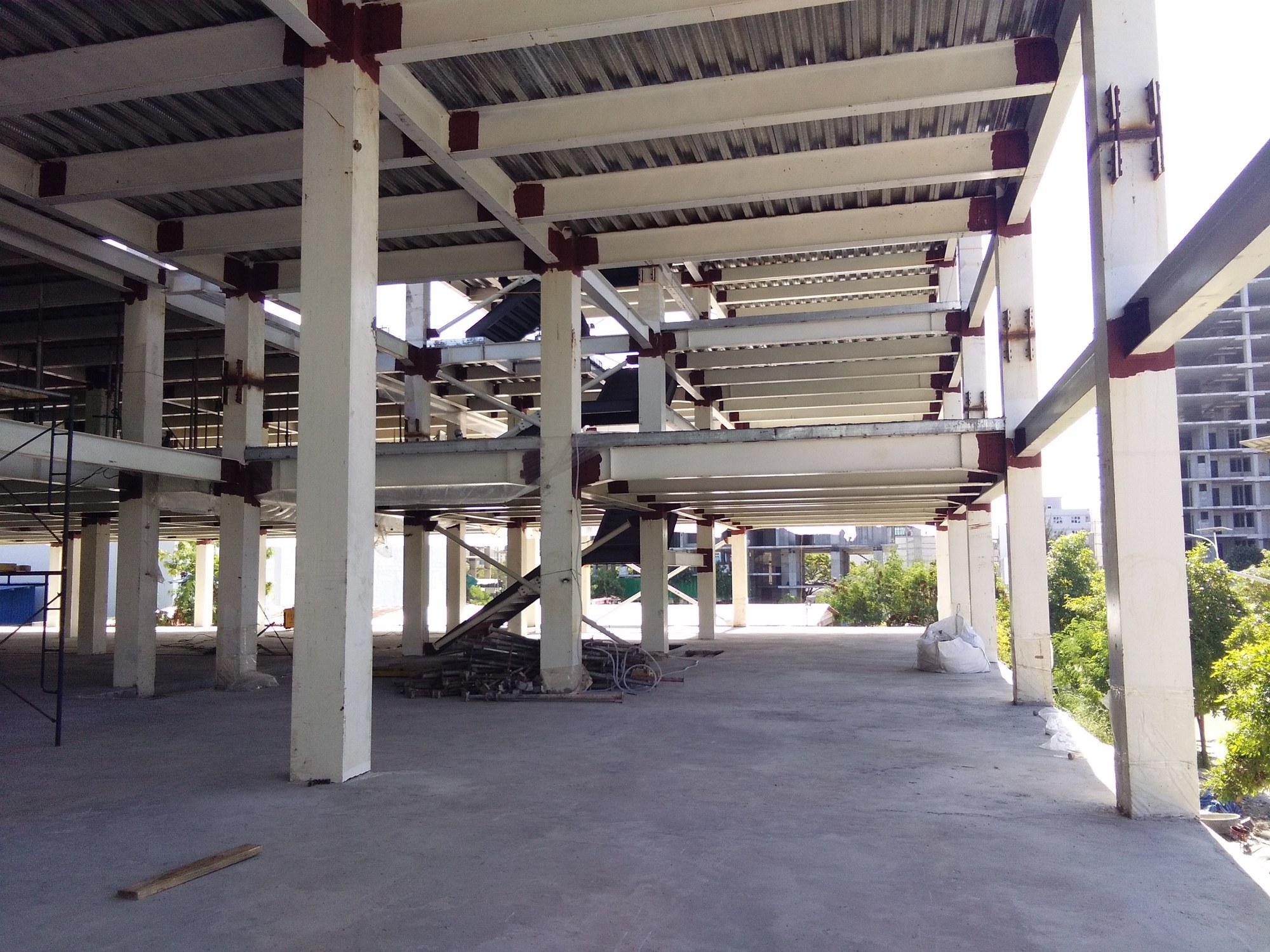

6.1 主力结构体系：热浸镀锌冷弯薄壁型钢（CFS）

6.1.0 产品形态与设计条件

产品为内华达州本土工厂制造的模块化建筑单元（Volumetric Modular Unit），以"整装房"出厂：结构、围护、内装、机电预装均完成，现场仅需吊装、就位、接驳与干管接入。主力模块 8.5 × 8.5 × 40 ft（2.591 × 2.591 × 12.192 m）已核实，对应美国公路无需超宽许可的 8 ft 6 in 宽度上限。单模块净重上限 ≤48,000 lb（公路运输约束），实际自重约 13,500–15,600 lb已核实。

设计条件	数值	依据	标注
抗震设计类别 / 基底剪力	SDC D；Cs = 0.5/3 = 0.167，V ≈ 16.7% W	ASCE 7-16 §12.8	已核实
基本风速	95 mph	ASCE 7-16 §26.5，Risk Cat. II，Exp. C	已核实
冻土深度	24 in（610 mm）	地方建筑主管部门规定	已核实
气候设计温度	-7°F / 91°F（-21.7 / 32.8 °C）	ASHRAE 气候设计条件	已核实
气候区	IECC Zone 5B	2021 IECC 已由内华达州采纳	已核实
屋面雪载 / 楼面活载	5/10 psf / 20 psf	地方规定	已核实

规范版本错位的处理原则（★★关键）已核实：内华达州州级（NAC 461.205 等）停留在 IBC 2018 / NEC 2017，而部分地方辖区已推进至 2024 IBC / NEC 2023。我方原则：两者取严。 执行方式推导：① 两版条文实质不同者按更严者执行；② 风/震参数取更保守值；③ 报审文件同时标注两版本并附"版本对照说明表"逐条说明差异与取严依据；④ 允许"报审用低版、设计用高版"（设计标准可严于规范最低要求）。

待补 须取得 Humboldt County（Thacker Pass 所在县）建筑主管部门书面确认，明确该县现行 IBC / IECC / NEC 版本号与生效日期——此文书为整份报审包的第 1 号前提文件。

【配图建议】"州级 vs 地方级规范版本对照矩阵图"：横轴为 ICC 规范代号（IBC/IECC/IFC/NEC/UPC/UMC），纵轴为"州级版本 / 地方版本 / 本项目执行"，三色块区分。

6.1.1 体系定义

主力承重结构采用冷弯薄壁型钢（CFS），钢材经热浸镀锌（HDG）处理已核实。CFS 即将薄钢板（0.8–2.0 mm）常温辊轧成 C 型（Stud）、U 型（Track）等截面推导。与热轧型钢的本质区别：CFS 壁厚小、宽厚比大，设计控制因素常为局部屈曲、畸变屈曲与整体稳定，而非材料强度【已核实：AISI S100 §B、§C】。

6.1.2 型钢规格体系

（1）截面系列与命名读法

截面系列	名称	主要用途
S（Stud）	卷边 C 型，如 800S162-54	墙体立柱、楼面搁栅、屋面椽条
T（Track）	无卷边 U 型，如 600T125-54	立柱上下导轨、收边
F（Furring）	小截面 C 型/帽型	饰面支撑、二次龙骨
叠合箱形	双 C 背靠背或抱合	角柱、主承重柱
压型钢板（Deck）	波纹板	楼面/屋面板，兼作剪力膜

（以上截面系列均为推导）

命名读法推导："800S162-54" —— 800 = 腹板深 8.00 in；S = 卷边 C 型；162 = 翼缘宽 1.625 in；54 = 板厚 54 mil ≈ 1.37 mm。

（2）板厚档

板厚代号	设计 / 最小厚度 (in)	近似 mm	典型用途
33 mil	0.0346 / 0.0329	0.88	非承重内隔墙
43 mil	0.0451 / 0.0428	1.15	内隔墙、饰面龙骨
54 mil	0.0566 / 0.0538	1.44	主力承重立柱/搁栅
68 mil	0.0713 / 0.0677	1.81	角柱、重载构件
97 mil	0.1017 / 0.0966	2.58	特殊重载节点

已核实"最小厚度 = 95% 设计厚度"与 50 ksi 屈服强度，与公开厂商数据（CEMCO 800S162-54，依 ASTM C955、A1003 Table 1）一致。推导 具体档位须由结构计算书按受力逐一定档——上表为可用板厚菜单，非已定案用料表。

（3）钢材标准与力学性能

项目	标准号	标注
母材（热浸镀锌钢板）	ASTM A653/A653M	已核实
镀层通用要求	ASTM A924/A924M	已核实
结构级 CFS 型钢	ASTM A1003/A1003M	已核实
安装质量 / 品质公差	ASTM C1007 / ASTM C955	已核实
设计 / 构件 / 抗震 / 热工规范	AISI S100 / S240 / S400 / S250	已核实
屈服强度	通常 50 ksi（345 MPa）（依 ASTM A1003）	已核实

（4）镀锌层重量等级与防腐年限

代号	双面总镀层 (oz/ft²)	(g/m²)	单面近似 (µm)	说明
G40	0.40	122	≈8.5	室内干燥环境
G60 / CP60	0.60	183	≈12.8	室内构件常规
G90 / CP90	0.90	274.5	≈19.2	室外与暴露构件、围护钢结构
G185	1.85	564	≈36.4	严酷腐蚀环境

已核实G 代号为 ASTM A653 双面总镀层重量代号；CP 为行业通用等效代号（CP90 ≈ G90）。1.0 oz/ft² ≈ 1.7 mil ≈ 305 g/m²（仅适用纯锌镀层），源自 ASTM A653 换算表。

选型原则推导：内墙龙骨 G60；外墙龙骨、屋面桁架、卫生间上方搁栅 G90；外露钢件 G90 + 涂装双体系；连接件须与母材同镀锌工艺（混批形成电位差加速腐蚀）。

防腐年限算式推导：内华达戈壁属 ISO 9223 C2（低腐蚀性，干旱/内陆），锌年腐蚀率 0.1–0.7 µm/年【已核实：ISO 9223/9224 分类表】。首锈时间 $T = d / r$（$d$ = 单面镀层厚度 µm，$r$ = 年腐蚀率 µm/年）。G90 单面约 13.7 µm 纯锌当量：$r=0.4$ → T ≈ 34 年；保守 $r=0.7$ → ≈19.6 年；乐观 $r=0.2$ → ≈68.5 年。

结论推导：在无氯离子、无工业污染的内陆戈壁且构件处于封闭围护腔内时，G90 预期防腐蚀年限约 20–35 年，覆盖营地 10–25 年生命周期。

待补 索取场地实测环境数据（年均相对湿度、SO₂ 与 Cl⁻ 沉积速率）把 ISO C2 升级为场地实测值；或索取镀锌厂镀层重量证明书（Mill Certificate）并按 ASTM A924 抽检。

【配图建议】"镀锌层腐蚀速率-年限曲线图"：横轴 0–40 年，纵轴剩余镀层厚度，三条曲线（r=0.2/0.4/0.7 µm/年），标注 C2 区间与设计寿命线；旁配 C 型截面几何标注图。

6.1.3 三方案对比：CFS vs 热轧型钢 vs 集装箱改造

对比维度	热浸镀锌 CFS	热轧型钢框架	集装箱改造
自重（同承载力）	最轻	重（约 CFS 2–3 倍）	中（本体约 3.6 t/箱）
运输友好度	优（≤48,000 lb 易满足）	差（易超重）	中
工厂化程度	最高（辊轧 + 机器人锁螺钉）	中（焊接、涂装、矫正）	低（半手工改造）
防腐	好（镀锌本体 + 可加涂装）	需现场涂装或镀锌	原厂海工漆，改造处必破漆
保温处理难度	低（空腔填保温棉）	中	极高
设计复杂度	高（需稳定/屈曲专项设计）	低	中
耐震性能	好（轻质→地震力小）	中（自重大→地震力大）	中（箱体刚硬、连接难）
户型适配	自由	自由	受限（内净宽 2.35 m）
判定	✅ 主力结构	⚠️ 仅用于承重节点与大跨转换	❌ 明确否决

为何否决集装箱改造：三条硬理由

理由 1｜开洞即破坏剪力蒙皮。 集装箱刚度来自整体蒙皮作用（Stressed Skin Action）——侧壁与顶底波纹钢板连同角件形成闭合薄壁箱体，剪力经蒙皮传递已核实。为门窗开洞即切断蒙皮，原由蒙皮承担的剪力须由新增边框加强件承担，带来增重、焊接破坏原厂镀层、新增热桥。

理由 2｜冷凝无法解决。 钢箱体高热导率、低热阻、气密但不隔汽。在 -7°F 至 91°F 温差下，内表面（尤其角部与顶板下缘）成为冷表面，室内湿气在其上结露【推导：表面温度低于露点即凝结】。要做完整内保温 + 隔汽层，将侵占约 3–4 in 墙厚与至少 4 in 层高。

理由 3｜内净宽不足，放不下户型。 标准 40 ft 集装箱（ISO 1AA）内净宽约 2.35 m（7 ft 8 in）已核实，单人房户型要求 2.59 m（8.5 ft）——物理上放不下。既不能靠优化户型解决（走道、床位、卫浴最小尺寸已压至极限），也不能"两箱并排"（等于放弃模块化运输优势，并重新引入理由 1、2）。

推导判定：三条理由中，理由 3 是一票否决项（尺寸与运输的硬约束）；理由 1、2 属"能解决但代价过高"。三者叠加，结论唯一。

【配图建议】三联对比图：(a) 集装箱内净宽 2.35 m 与目标户型 2.59 m 的剖面尺寸叠合图，红斜线标"尺寸不足区"；(b) 侧壁开洞前后的剪力流路径图，标出需增设的边框加强件；(c) 内壁结露温度分布图，角部与顶板下缘标为冷点。

6.1.4 CFS 在内华达戈壁环境下的耐久性专项

机制	作用原理	关键判断与对策推导
风沙磨蚀	石英砂粒（莫氏硬度 7）撞击镀锌层，机械移除镀层	① 结构钢构件全部置于围护层内侧（板在外、龙骨在内）；② 外饰面须为耐砂蚀可更换独立层（见 6.5.5）；③ 外露钢件用镀锌+面漆双体系；④ 镀层局部磨穿会形成"小阳极大阴极"电偶腐蚀、速率反而加快，不能靠"设计冗余厚度"覆盖
昼夜温差	钢材线膨胀系数约 12×10⁻⁶/°C	单个 40 ft 模块极端温差下长度变化 ≈8 mm（$12\times10^{-6} \times 12192 \times 54.5$）。模块内部相对变形小；问题在模块之间——刚性连接产生约束应力。正确做法：约束剪力、释放温度（长圆孔/滑动垫片）
干湿交替	需液态水膜；年湿润时间（TOW）是腐蚀速率主导变量【已核实：ISO 9223】	戈壁年湿润时间很短，这正是归入 ISO C2 的原因。风险点是人为创造储水部位：未排水凹槽、无通风外腔、与吸水材料直接接触。纪律：水平面设排水坡度、空腔设通风口、钢构件不与吸水材料直接接触

待补 ① 场地年度气象数据的湿润时间（TOW）统计；② 外饰面抗砂蚀试验数据（可参照 ASTM D968 或等效方法）。

【配图建议】三重机制示意三联图：左"风沙磨蚀"（砂粒撞击镀层剖面）、中"热胀冷缩"（模块长度随温度变化的位移箭头图，标出 8 mm）、右"干湿交替"（年湿润时间占比饼图 + 储水构造反例图）。

---

6.2 连接节点设计（★命门章节）

6.2.0 为什么节点是命门

模块化建筑的结构失效，绝大多数发生在节点而非构件。推导三个原因：① 构件是工厂制造、质量受控、有标准可循的；节点是现场作业、依赖人工精度、检验手段有限的；② 模块化的荷载路径跨模块传递，每一次跨越都是一个节点；③ 节点具有隐蔽性——围护封板后不可见、不可检。因此节点的设计与质量记录必须做到"可审计"。

推导设计总原则：节点须满足"三重可"——可计算（明确力学模型）、可检验（可量测的验收指标）、可维修（可拆解或加固）。

6.2.1 模块间水平连接（同层相邻模块）

对比维度	A. 角件 + 高强螺栓群	B. 连接板 + 自攻螺钉	C. 剪力键 + 灌浆嵌缝
力学原理	角件翼缘面以摩擦/承压型高强螺栓传剪与拉	连接板 + 边梁腹板螺钉群传剪	预埋剪力键与灌浆料机械咬合传剪
传力明确性 / 承载力	高 / 高（可调螺栓数量与直径）	中（偏心需折减）/ 中	低（灌浆离散大）/ 高
施工速度 / 造价	快 / 中高	中 / 低	慢（养护 24–72 h）/ 中
可拆卸性 / 可检验性	可拆 / 高（扭矩 100% 复查）	可拆（孔损不可复用）/ 中	不可拆 / 低（隐蔽）
气密水密 / 温度变形	需额外密封 / 好（长圆孔释放）	需密封 / 差	好（灌浆填缝）/ 不可

选型建议推导：主力采用方案 A：① 力学模型最清晰，可按 AISI S100 Chapter J 验算，报审最易复核；② SDC D 友好——摩擦型滑移是稳定耗能机制，灌浆节点为脆性传力；③ 可检验性最优——扭矩可 100% 复检并记录；④ 可拆卸——营地结束后模块回收转运至下一矿点；⑤ 温度变形可释放（长圆孔 + 滑动垫片）。

方案 C 仅限局部应用：在不参与结构受力、仅需气密水密的接缝（无受力要求的短接缝）可用灌浆嵌缝，不受上述承载力与 SDC D 限制。但图纸必须明确标注哪些缝是"结构缝"、哪些是"密封缝"，严禁混淆推导。 方案 B 不推荐用于主力连接，仅用于非结构性限位连接（防吊装就位阶段错动）推导。

方案 A 关键要点推导：四角设焊接角件（翼缘面预留螺栓孔）；螺栓用 ASTM A325 或 A490 高强螺栓（镀锌版本）；每个对接面不少于 4 颗、双排布置；标准孔 + 长圆孔组合（主受力方向标准孔限滑移，次方向长圆孔释放温度变形）；扭矩法预紧，按 AISC 螺栓预拉力表取值并写入作业指导书；抗滑移面须镀锌后喷砂或加摩擦垫片（镀锌面摩擦系数低，直接使用会显著降低抗滑移承载力）；检验为 100% 扭矩复检 + 10% 抽样轴力复验；每颗螺栓的扭矩值、复检日期、检验员签名建档形成可追溯台账。

已核实规范引用：CFS 螺栓连接承载力按 AISI S100 Chapter J 验算；地震作用下连接按 AISI S400 的专门规定（超强系数 Ωo 放大、延性构造要求）。

6.2.2 垂直堆叠连接（多层模块）

本项目规划三层堆叠（对标 1,997 间单人房、三层布局）。推导核心原则：荷载必须沿"角柱—角件—角柱"竖向连续路径传递，严禁通过楼面板中跨弯曲传给四周墙体。

关键要求推导：① 角柱用叠合箱形（双 C 抱合或 C+U），上下层轴线须重合，容许偏心 ≤10 mm（3/8 in）；② 堆叠承载力按上层自重 + 活载 → 下层角柱轴压 → AISI S100 §C4（轴压稳定） 验算；③ 角件接触面验算局部承压（必要时加垫板），角件本体与焊缝按 AISI S100 Chapter J 验算；④ SDC D 下角柱控制工况常为"轴压 + 双向弯矩"，非单纯轴压（倾覆力矩引入显著弯矩）。

已核实负荷量级：单模块净重上限 ≤48,000 lb（公路运输约束），实际自重约 13,500–15,600 lb。三层轴压量级估算推导：单模块 8.5 × 40 ft = 340 ft²，取活载 20 psf → 6,800 lb；底层角柱承担 3 ×（15,600 + 6,800）= 67,200 lb，分摊 4 角柱 = 16,800 lb/角柱 ≈ 74.8 kN。仅为量级演示，实际须按荷载组合（含地震、风、雪）精确计算。

垫片与减震推导：水平垫片（Shim）——不锈钢或镀锌钢板，按实测间隙选配，不得用垫木（吸水、压缩变形）；隔振垫——高密度弹性垫，须验算长期蠕变压缩量；滑动层——PTFE 板，用于非抗剪方向释放温度变形；竖向螺栓/销接——防滑移与倾覆。所有垫片材料的蠕变量、承载力、防火等级须有第三方报告；许多弹性体易燃，用于层间接触面时须评估火灾行为。

堆叠节点防水（★高发渗漏部位）推导 该部位是渗漏最高发处（接缝在水平面上、存在施工缝、密封材料受热胀冷缩反复拉压）。四道防线：

防线	构造	目标
1 构造排水（最重要）	下层顶面堆叠节点设企口 + 坡度，外侧设檐沟	让水从未进入接缝内部
2 挡水泛水	外侧设金属泛水板，上翻至上层外饰面 ≥50 mm，下压至下层外饰面以内	阻断沿墙面下流的雨水
3 一次密封	接缝内设背衬棒 + 密封胶（位移能力 ≥±25%）	封闭残余渗漏通道
4 内部排水	接缝内设排水槽 + 泄水孔	前三道失效时仍不致渗入室内

已核实规范引用：外立面接缝参照 IBC 第 14 章（Exterior Walls）与第 7 章；接缝耐火性能须按 ASTM E1966 / UL 2079 或 ASTM E2307（周界防火屏障）测试。推导 四道防线须经实体足尺试件（Mock-up）试验验证。

【配图建议】堆叠节点足尺详图（1:5），四色标注四道防线（红=构造排水、蓝=泛水挡水、绿=密封胶、黄=内部排水槽），并标出"荷载传递路径"（上层角柱→角件→下层角柱）与"温度变形释放方向"箭头。

6.2.3 模块与基础连接（抗风抗震的关键）

做法推导：① 模块角件 → 基础预埋锚栓或灌浆套管 + 地脚螺栓；② 按 95 mph 风载与 SDC D 倾覆工况验算上拔力（锚栓抗拉），设抗剪键按 AISI S100 §J 验算；③ 锚栓边距 ≥ 6d、间距 ≥ 3d（d = 锚栓直径），避免混凝土锥体破坏；④ 可调支撑容许施工误差 ±25 mm，调平锚固后底梁与基础间浇非收缩灌浆料。

推导上拔力判断：95 mph 基本风速按 ASCE 7-16 §26.5 转换为速度压，作用于屋面与迎风面产生净上举力。三层堆叠时顶层模块最危险（自重最小、迎风面积相同），控制工况常为"风载上拔 + 自重不足"。

三条荷载路径推导：

【重力】屋面/楼面荷载 → 楼面搁栅 → 边梁 → 角件 → 角柱 → 底角件 → 锚栓 → 基础 → 地基
【风（水平）】风压 → 外饰面 → 墙板 → CFS 龙骨 → 楼面/屋面剪力膜 → 端部剪力墙 → 底角件 → 抗剪键/锚栓 → 基础
【风（上拔）】风吸力 → 屋面 → 屋面桁架 → 角柱（拉力）→ 底角件 → 抗拔锚栓 → 基础自重/抗拔桩
【地震】地震惯性力 → 楼面质量 → 楼面剪力膜 → 竖向剪力墙（带支撑墙）→ 底角件 → 抗剪键 → 基础 → 地基

关键要求推导：① 三条路径须在图纸上完整画出，不得"断链"；② 剪力膜（Diaphragm）的连续性是核心；③ 楼面搁栅端部连接须能传递剪力膜反力；④ AISI S400 §D、§E 对 CFS 剪力墙与带支撑墙（Strap-Braced Wall）构造有专门规定，须逐条满足。

已核实规范引用：抗震设计须按 AISI S400-20（其 §A1.2.1 要求与 AISI S100、S240 及适用建筑规范联合使用）；SDC D 下响应修正系数 R 取自 ASCE 7-16 Table 12.2-1。

节点防水（模块与基础交界）推导：基础顶面高出地坪 ≥150 mm（6 in）；底梁与基础间设连续防水止水带；周边地坪设 ≥2% 外倾坡度；基础上部设保温隔断防冷桥。

6.2.4 连接做法综合评级

维度	角件螺栓（推荐）	连接板螺钉	灌浆嵌缝
施工速度 / 承载力	快 / 高	中 / 中	慢 / 中
可拆卸 / 气密水密	可拆 / 需密封	可拆（受限）/ 需密封	不可拆 / 好
质量可检验 / SDC D 适应性	高（扭矩可检）/ 优（滑移耗能）	中 / 中	低（隐蔽）/ 差（脆性传力）
温度变形释放 / 综合评级	可（长圆孔）/ ⭐⭐⭐⭐⭐	差 / ⭐⭐⭐	不可 / ⭐⭐（仅密封缝）

【配图建议】"三条荷载路径叠合图"：以模块剖面为底，三色箭头分别画出重力（向下红）、水平风载（橙色横向经剪力膜→剪力墙→基础）、地震惯性（紫色）；另配模块-基础连接节点详图（锚栓、抗剪键、可调螺母、灌浆层、止水带）。

---

6.3 基础与地锚

6.3.1 三种基础方案对比

对比维度	螺旋地桩（Helical Pile）	混凝土条形基础	独立基础
适用 / 不适用地质	砂砾、粉土、黏土／大块石、基岩、强胶结砾石	承载力要求高的各类土／极软土	地质较好、点荷载为主／极软土
施工速度 / 造价	快（无养护期，1 桩 10–30 min）／$350–700/桩（轻型）或 $500–1,200（轻型商业）已核实	慢（养护 7–28 天）／高	中／中
可拆卸 / 场地扰动	优（可反向旋出）／极小	不可拆／大（开挖外运）	不可拆／中
冻胀敏感性	低（桩尖置于冻深以下）	需埋至冻深以下	需埋至冻深以下
承载 / 检验	叶片端承 + 侧摩／安装扭矩→承载力（Kt 法）	条带分摊／试块强度	墩式承载／同左
规范依据	ICC-ES AC358（须有 ESR）	IBC §1809	IBC §1809

已核实螺旋桩成本量级来源：Helical Anchors Inc.，ICC-ES ESR-3982（依 AC358 出具）。

已核实★★ SDC D 下的关键限制：ICC-ES AC358 §1.2.1 明确规定，该验收准则适用结构仅限 SDC A、B、C——除非满足 AC358 §3.14 附加要求方可用于 SDC D 至 F。这意味着：螺旋桩在本项目（SDC D）不能直接按常规 ESR 报告使用，必须由 RDP 按 AC358 §3.14 补充验算与构造，并在报审文件中专门论述。 这是本节最重要的合规提示。

6.3.2 选型决策树

场地岩土勘察报告 —— 第 0 步，无此报告则后续均为空谈
        ↓
① 是否含大块石 / 基岩 / 强胶结砾石？ ── 是 ──→ 混凝土条形 或 独立基础
        ↓ 否
② 承载要求（层数 / 单点荷载）？ ── 3 层以上或重载 ──→ 混凝土条形基础
        ↓ 1–3 层（本项目情况）
③ 是否要求可拆卸 / 场地复原 / 快速施工？ ── 是 ──→ ✅ 螺旋地桩
                                                （须按 AC358 §3.14 做 SDC D 补充验算）
        ↓ 否
④ 成本最优 → 螺旋地桩 或 独立基础

推导推荐：螺旋地桩：① 工期最短（无养护期，对齐 1,997 间批量交付）；② 可拆卸回收（营地迁址时基础可复用或复原场地，符合矿区场地复原要求）；③ 场地扰动最小；④ 适应砂砾地质（内华达戈壁典型地层）。

待补 场地岩土勘察报告（Geotechnical Investigation Report）：分层土描述与 SPT/CPT 数据、地下水位、土的腐蚀性（pH、硫酸盐、氯化物——决定桩身防腐等级）、冻深确认、场地类别（Site Class）。无此报告则螺旋桩设计无 RDP 签章依据，且 SDC D 下 AC358 §3.14 补充验算无法开展——本章第 1 优先级待补项。

6.3.3 抗风锚固（95 mph）与抗震锚固（SDC D）

项目	抗风锚固（95 mph）	抗震锚固（SDC D）
控制工况	上拔 + 水平剪力	往复剪力 + 倾覆引起的轴力变号
设计依据 / 基底剪力	ASCE 7-16 §26–§30；速度压 × 有效迎风面积	ASCE 7-16 §12；V ≈ 16.7% W（Cs = 0.5/3 = 0.167）已核实
锚栓验算	抗拉 + 抗剪；锚栓镀锌（与母材同工艺）	抗拉 + 抗剪 + 边距/间距；按 AISI S400 延性要求，往复荷载不脆断
抗剪 / 冗余	抗剪键 + 锚栓本体抗剪	抗剪键 + 专用剪力节点；超强系数 Ωo 放大（AISI S400）
检验	锚栓扭矩 100% 复检	同左 + 拉拔抽检（ICC-ES AC308 或等效）

推导重要判断：SDC D 下最易被忽视的是锚栓在往复荷载下的低周疲劳与脆性破坏。化学或膨胀锚栓的抗震性能高度依赖产品认证，建议优先采用预埋式（Cast-in-Place）锚栓，或选用有 SDC D/F 认证的机械锚栓，并索取 ESR 中明确标注 SDC D/F 适用性的抗震认证报告。

待补 锚栓产品的抗震认证报告（ESR），须明确其适用于 SDC D。

6.3.4 冻土 24 in 的处理

已核实IBC §1809.5（Frost Protection）：除另有保护外，基础及其他永久性支承须经以下方式之一防冻：① 延伸至当地冻深线以下；② 按 ASCE 32 设计；③ 建于坚实岩层上。已核实IBC §1809.4：基础最小埋深自未扰动原地面起算 12 in（305 mm），且须同时满足 §1809.5。

方案推导	做法	判定
A. 螺旋桩桩尖置于冻深以下	螺旋叶片与承压段位于 >24 in（建议 ≥36 in 冗余）	✅ 推荐
B. 混凝土基础埋深 >24 in	基础底面置于 24 in 以下	可行但造价与土方量高
C. 独立基础 + 保温板防冻	周边水平铺保温板减少冻深，须按 ASCE 32 设计	可行，须报审
D. 基础底部换填非冻胀材料	砂砾换填至冻深以下	可行，土方量大

推导选 A 的三项要求：① 螺旋叶片必须位于 24 in 以下且桩尖进入稳定持力层；② 桩身上段（0–24 in 冻胀区）须做防冻胀套管（Sleeve）处理，使冻胀切向冻拔力（Adfreeze Force）不直接作用于桩身——这是季节性冻土区螺旋桩的关键构造细节；③ 可调支座为季节冻胀变形提供可调补偿，每年春季冻融后复核标高。

推导重要判断：内华达 24 in 冻深属季节性冻土（非永久冻土）。风险不止"基础被抬起"，而是不均匀冻胀——不同位置冻胀量不同，导致结构附加内力与倾斜。故防冻设计重点在于：一致性（所有桩尖位于同一深度层）、脱开构造（套管使冻胀力不传到桩身）、可调节（保留后期调平能力）。

【配图建议】"冻深处理构造剖面图"：标出地面线、冻深线（24 in 虚线）、螺旋叶片位置、防冻胀套管范围、可调螺母位置；旁配"不均匀冻胀示意图"，用不同长度上抬箭头表示各桩位冻胀量差异，并标注"一致性 / 脱开 / 可调"三项对策。

---

6.4 围护墙板体系

6.4.1 构造层次（由外至内）

① 外饰面层（防雨、抗风沙、耐紫外、装饰）
② 排水/通风空腔（Rainscreen Cavity，竖向 ≥20 mm，上下设泄水/通风口）
③ 防水透气膜（WRB，兼作二次防水线与气密层）
④ 结构基板（Sheathing，承担防火评级与剪力膜功能）
⑤ 保温层（岩棉 / 玻璃棉 / 闭孔喷涂聚氨酯）
⑥ 连续外保温（ci，置于 CFS 龙骨外侧，断热桥）
⑦ 结构龙骨层（CFS 龙骨 + 空腔保温）
⑧ 隔汽层（Vapor Retarder，位置见 6.5.6）
⑨ 内衬板（防火、气密，通常为双层石膏板组件）
⑩ 内饰面层（涂料 / 壁纸 / 饰面板）

推导三项关键判断：① DRB/WRB 与隔汽层是两件事——前者防水、位于外侧；后者控水汽、位于内侧（Zone 5B 位置见 6.5.6），混为一谈是围护设计的经典错误；② 连续外保温（ci）在 CFS 墙中不是可选项——钢材导热系数约为保温材料的 1,200–1,500 倍，无连续外保温时空腔名义 R 值实际只能发挥约 50% 甚至更低已核实；③ 排水空腔既应对风沙与偶发降雨，又为水汽提供向外排出通道。

推导关于远洋威利（集团参股/紧密合作方）：其墙板产品的具体构造层次、板厚、面板材质与实测性能数据须由对方提供型式试验报告后方可填入本表。本手册所列为技术性能要求（Performance Spec），不预设具体产品构造。详见 6.4.5。

6.4.2 十项性能指标

#	性能项	目标值	标准号	测试方法	标注
1	保温（墙 / 屋面）	目标有效 R-20 / R-30（名义 R-30 / R-60 起点）	AISI S250 / ASTM C518	热流计法测导热系数 → AISI S250 算组件 U 值	推导
2	防火（组件级）	1 小时耐火	ASTM E119 / UL 263	组件足尺炉试验	推导
3	表面燃烧	Class A（FSI ≤25，SDI ≤450）	ASTM E84	斯坦纳隧道试验	【待补：需现有报告】
4	气密性	≤3 ACH50	ASTM E283（构件）/ E779、E1827（整体）	鼓风门法	【已核实：目标值】
5	水密性	按设计风压无渗漏	ASTM E331（静压）/ AAMA 501.1（动压）	试件喷淋 + 压差	推导
6	结构强度（抗风压）	按 95 mph 验算不失效	ASTM E330	均布静压加载至设计值 1.5 倍	推导
7	耐紫外线	加速老化后性能保持 ≥80%	ASTM G154	荧光紫外灯循环暴露	推导
8	抗风沙磨蚀	面层质量损失限值	ASTM D968（落砂法）	落砂磨耗试验	【待补：阈值需与甲方议定】
9	隔音	外墙 STC ≥40	ASTM E90 / E413	声强法测传声损失	推导
10	重量 / 可回收	围护总重纳入 ≤48,000 lb 上限；钢材回收率 ≥90%	— / EPD	称重复核 / 材料成分声明	推导

推导关于指标 1："墙 R-30 / 屋面 R-60"是名义值。但 CFS 龙骨热桥后有效 R 值显著低于名义值，故须同时声明名义与有效值（按 6.4.3 扣除热桥）。只报名义值不报有效值，在第三方审查中会被直接质疑。

已核实指标 2 与指标 3 的区别（必须区分）：ASTM E84 测表面燃烧特性（火焰蔓延指数 FSI、烟气生成指数 SDI），结论为 Class A/B/C；ASTM E119 / UL 263 测整个组件在规定耐火时间内的完整性与隔热性。两者不可互相替代——E84 的 Class A 结论不能用来证明 1 小时耐火（详见 6.4.4）。

6.4.3 热工计算：名义 R 值 → 有效 R 值

已核实AISI S250 两种方法：① 墙体：Overall Thermal Zone（OTZ）平行路径法（§B3.1）——分"龙骨热流路径"与"保温腔热流路径"两条并联路径；② 屋面/楼面搁栅：修正系数法（Fc）——用表列系数（≤1.0）乘名义 R 值。

墙体有效 R 值算式（OTZ 平行路径法）推导：

$$U_1 = \frac{1 - FF_{cs}}{R_{ins}} + \frac{FF_{cs}}{R_{s\text{-}wall}}, \qquad R_1 = \frac{1}{U_1}$$

其中 $FF_{cs}$ = 龙骨面积占比（54 mil 龙骨 @16 in o.c. 约 0.15–0.20）；$R_{ins}$ = 空腔保温名义 R 值；$R_{s\text{-}wall}$ = 龙骨面外热阻（由钢导热系数与腹板深度算得，数值很小）；$R_1$ = 该层有效 R 值。若空腔存在空气层，另按 §B3.1.4 计算第二并联区（$R_{air}=0.91$ h·ft²·°F/Btu）。

$$U_{total} = \frac{1}{R_{si} + R_{sheath} + R_{ci} + R_1 + R_{board} + R_{so}}, \qquad R_{effective} = \frac{1}{U_{total}}$$

其中 $R_{ci}$ = 连续外保温热阻（未被龙骨热桥削弱，故按完整值计入）。

算例推导：取空腔保温 $R_{ins}=21$（约 5.5 in 岩棉 @ R-3.8/in）、$FF_{cs}=0.18$、$R_{s\text{-}wall}=0.30$、连续外保温 $R_{ci}=10$（2 in XPS @ R-5/in）、其他层合计 1.5、内外表面膜阻 0.85。代入得 $U_1 = 0.82/21 + 0.18/0.30 = 0.6390$，故 $R_1 = 1/0.6390 \approx \mathbf{1.56}$（若无热桥扣除，该层应为 21——热桥使有效热阻从 21 降至 1.56）；$U_{total} = 1/(0.85+1.56+10+1.5) = 1/13.91 \approx 0.0719$，故 $R_{effective} \approx \mathbf{13.9}$。

结论推导：名义"R-21 空腔 + R-10 连续外保温"（合计 R-31）的有效 R 值仅约 13.9——约为名义值的 45%。三条结论：① 必须依赖连续外保温（ci）——例中有效 R 值绝大部分来自未被热桥削弱的 $R_{ci}$ 与基层热阻；② 只报名义值是误导——若仅声明"R-31"，实际性能不足一半，将导致能耗验证失败；③ 提升 ci 边际效益最高——$R_{ci}$ 由 10 提到 20，$U_{total} \approx 0.0418$，$R_{effective} \approx 23.9$，有效 R 值提升 72%；而空腔保温再加厚几乎无收益（$R_1$ 被热桥锁死在约 1.56）。

已核实IECC 2021 Zone 5B 合规参考：CFS 墙体的保温要求通常以"空腔值 + 连续外保温值（ci）"的配对形式给出，且明确要求仅靠空腔保温无法满足 CFS 墙的 U 值要求。本项目应按 2021 IECC 的 CFS 墙对应条目取值，并按 IECC/ASHRAE 90.1 的 U 值合规路径（而非单纯 R 值路径）做最终验证。

待补 能源顾问出具符合 IECC 2021 Zone 5B 的围护 U 值合规计算书，按 AISI S250 逐层计算，输出名义 / 有效值双栏对照表。

6.4.4 IBC 703 对墙板认证的影响与对策（★合规关键）

已核实IBC §703.2.1（Tested Assemblies）：耐火评级须按 ASTM E119 或 UL 263 试验确定，即评级授予"组件（Assembly）"而非孤立"材料（Component）"。四条结论：① "5/8 in Type X 石膏板本身不具有 1 小时耐火等级"——离开该组件的龙骨规格、间距、螺钉型号与间距、接缝工艺，评级不成立；② 单板 ASTM E84 报告不足以证明组件耐火（判据不同）；③ 即使 E119 通过 1 小时，任何穿洞都会使评级归零，除非由认可的防火封堵系统保护；④ 非对称墙体须按 IBC §703.2.1.1 两面分别测试。

穿洞类型	规范条款	要求
墙体穿透	IBC §714.4.1	按已试验组件安装，或按 §714.4.1.2 用认可的穿洞封堵系统保护
封堵系统试验标准	ASTM E814 / UL 1479	须有 F 评级 ≥ 被穿透墙体耐火评级
膜穿透（插座盒等）	IBC §714.4.1	须有 F 与 T 评级 ≥ 墙体耐火评级
楼板/水平组件穿透	IBC §714.5.1.2	须有 F 与 T 评级，且不小于 1 小时
接缝系统 / 周界防火屏障	IBC §715 / ASTM E2307	按 ASTM E1966 / UL 2079 试验

推导本项目高风险穿透点清单（每个都须有对应封堵系统）：① 模块间接缝（水平与垂直）——须有认可的接缝防火系统；② 模块间机电贯通（电线、水管、风管）——须有穿洞封堵系统；③ 室内插座/开关盒（膜穿透）——须选用已列入认可膜穿透组件的盒子或用防火罩盒；④ 卫生间/厨房排水立管穿楼板——须有 F 与 T 评级封堵；⑤ 外墙与楼板交界（每层）——须做周界防火屏障。

我方对策推导：① 锁定"参考组件编号"——声明"采用与 UL 目录某编号组件（或 GA-600 等来源）一致的构造"，并在图中逐项标注龙骨规格、螺钉型号与间距、板层数、接缝处理；② 出具完整组件报告——足尺 E119 报告须载明全部构造参数；③ 建立穿透-封堵对照表——逐条列穿透点 → 封堵系统编号 → 旁站与验收要求；④ 区分三类证书——E84（材料级）、E119/UL 263（组件级）、E814/UL 1479（封堵级）不可混用；⑤ 非对称构造双面测试，或取得主管部门书面认可。

待补 墙板供应商（含远洋威利）须提供：① 足尺组件 ASTM E119 / UL 263 试验报告（明确 1 小时评级与完整构造参数）；② ASTM E84 表面燃烧报告（Class A）；③ 材料的 ASTM E136 不燃性试验报告（若声称不燃）；④ 上述报告的第三方实验室资质证明（如 IAS、NVLAP 认可）。

6.4.5 关于远洋威利墙板体系的说明

推导 远洋威利（集团参股/紧密合作方，见第 1 章）的墙板体系是围护层候选主力方案之一。但"供应商关系"不等于"性能合规"——本章十项指标与组件耐火认证对任何供应商一视同仁：① 性能声明须有对应测试报告且来自第三方认可实验室；② 报告须覆盖本项目构造参数；③ 须在有效期内且标准版本与现行规范兼容，版本错位须做等效性论证。模块房进入美国市场的最大风险之一，是"用国内声明直接替代美国认证"——一旦第三方审查发现报告不足，整批交付可能被拒收。

【配图建议】三张图：(a) 围护层次剖面大样图（1:5），十层逐一编号，并用箭头标出"防水线"与"隔汽线"的位置区别；(b) AISI S250 热桥路径示意，红/蓝区分"龙骨热流路径"与"保温腔热流路径"，标注 OTZ 有效宽度；(c) 穿透-封堵对照图，把 5 类穿透点以图标标在墙体剖面上，每条引出对应封堵系统编号。

---

6.5 环境适配（内华达专项）

6.5.1 SDC D 地震

项目	内容	标注
设计基底剪力 / 方法	Cs = 0.5/3 = 0.167，V ≈ 16.7% W；ASCE 7-16 §12.8 等效侧向力法（或 §12.9 振型分解法）	已核实
CFS 抗震规范	AISI S400-20	已核实
主要风险	① 连接节点失效；② 模块间相对位移；③ 角柱轴压+弯矩组合；④ 锚栓往复荷载脆断	推导
对策	① 加强节点抗剪（剪力键 + 高强螺栓）；② 设抗拔锚固；③ 角柱按轴压+双弯验算；④ 预埋式锚栓或经 SDC D/F 认证的机械锚栓	推导
层间位移 / 非结构构件	按 ASCE 7-16 Table 12.12-1 与 AISI S400；内装、管线、吊顶按 ASCE 7-16 §13 做抗震约束	推导

推导优势与挑战：优势——模块自重轻，地震惯性力与自重成正比，故地震力显著小于混凝土或重钢结构，这是 CFS 模块化在 SDC D 下的重要红利；挑战——模块间接缝是薄弱环节，相对位移时接缝的密封、管线与连接件都承受变形，故接缝须按层间位移设计为"柔性可适应"而非"刚性抵抗"。

待补 PE 签章抗震设计计算书：① 场地类别与反应谱参数（Ss/S1/Fa/Fv/SDS/SD1）；② 体系与 R、Ωo、Cd 取值依据；③ 基底剪力；④ 层间位移验算（含 P-Δ 判断）；⑤ 节点承载力验算；⑥ 非结构构件抗震约束。

6.5.2 95 mph 风载

项目	内容	标注
基本风速	95 mph（ASCE 7-16 §26.5），Risk Category II，Exposure C	已核实
主要风险	① 屋面/墙面负压掀翻；② 上拔；③ 侧移；④ 风致振动（细长构件）	推导
对策	① 围护板按设计风压 1.5 倍做负压试验（ASTM E330）；② 锚固按上拔验算；③ 设抗侧力剪力墙；④ 外挂件按风振验算	推导
风致雨渗	按 AAMA 501.1（动压）做风驱雨试验，比静压试验更接近真实	推导

已核实★★ 场地特殊风区提示：本项目场地处于特殊风区，95 mph 不宜直接套用。ASCE 7-16 允许采用风洞试验或风气候分析确定场地专用风参数（见 ASCE 7-16 Chapter 26 "Wind Tunnel Procedure"）。 待补场地专用风气候评估报告——含场地地形（山脊/峡谷加速效应）、地面粗糙度分类、当地风向风速统计。若场地存在地形加速效应，95 mph 可能是低估的。 该报告须在报审前完成。

6.5.3 冻土 24 in

见 6.3.4。要点：① 基础（或桩尖）置于 24 in 冻深以下，建议冗余至 ≥36 in；② 冻胀区桩段设防冻胀套管，使冻拔力不传至桩身；③ 保留可调支座，供季节冻融后复核标高；④ 不均匀冻胀比总量更危险，故所有基础须取同一深度层以保持行为一致。

待补 岩土报告须确认场地实际冻深（24 in 为地方规定值，可能与实际地质略有差异），并按 ASCE 32 做冻胀力校核。

6.5.4 昼夜温差（-7°F ↔ 91°F）与热胀冷缩

项目	内容	标注
设计温差 / 线膨胀系数	-21.7°C 至 32.8°C；钢材约 12 × 10⁻⁶ /°C	已核实/推导
单模块长度变化量	约 8 mm（12.192 m × 54.5°C × 12×10⁻⁶）	推导
主要风险	① 刚性连接处约束应力；② 密封胶反复受拉压老化；③ 异种材料（钢/铝/石材/玻璃）差动变形	推导
对策	① 约束剪力、释放温度（长圆孔 + 滑动垫片）；② 高位移能力密封胶（≥±25%，极端处 ≥±50%）；③ 异种材料交界处设柔性接头	推导

推导"约束剪力、释放温度"做法：沿模块长度方向（12.192 m）用长圆孔允许伸缩；垂直向用标准圆孔形成抗剪约束——两种孔型分布须在图纸明确标注（现场极易混淆）。密封胶选型：低位移能力（±12.5%）的胶在 8 mm 往返变形下2–3 年内即开裂；建议一般部位用硅酮或改性硅烷（MS）胶，位移能力 ≥±25%，关键接缝用 ≥±50%；须有 ASTM C920 分类与耐候性报告。

6.5.5 风沙磨蚀（外饰面选型与更换周期）

项目	内容	标注
主要风险 / 设计原则	石英砂粒（莫氏硬度 7）持续冲击外饰面；外饰面必须是"可更换的牺牲层"，不承担结构或防水主功能	推导
候选材料	① 纤维水泥板；② 金属板（铝/镀铝锌钢板）；③ 装饰面砖（需评估抗冲击）；④ 石材（重量受限）	推导
排除材料	涂料直接涂在钢板上、薄膜类面层（易被砂蚀穿透）、玻璃幕墙（磨砂化）	推导
支撑构造 / 更换周期	外饰面须通过独立龙骨系统挂接，可直接拆卸更换而不影响防水层与结构；周期按 ASTM D968 数据 + 场地风沙强度推算	推导/待补

待补 对外饰面候选材料做加速磨耗试验（ASTM D968 落砂法 + ASTM G154 紫外老化）并索取综合耐久性报告；同时按场地风沙资料（年均沙尘暴日数、风速分布、含沙量）建立预测模型，输出预期更换周期。

6.5.6 结露与湿气控制（CFS 的经典痛点）

推导这是 CFS 最重要的耐久性风险。 风险机理：CFS 墙体有三个不利特性——① 钢材高导热→ 龙骨成冷桥，内侧表面低于周边，形成冷表面；② 围护空腔存在空气→ 湿空气进入并接触冷表面；③ 钢材结露后不易干燥——钢材不吸水（优点），但结露水沿钢面流下积聚在底部轨道（Bottom Track）内（致命缺点）。物理条件：表面温度低于相邻空气露点即凝结。在 -7°F 室外下，龙骨内侧表面温度可显著低于室内露点（68°F / 40% RH 时约 43°F），若龙骨未被保温层完全包覆于暖侧，必然结露。

六项控制措施推导：

#	措施	做法与目标
1	隔汽层位置正确	Zone 5B 混合气候宜用 Class II 或 III 并置于暖侧（内侧），阻止室内水汽进入墙体
2	连续外保温打断冷桥	保温层连续包覆龙骨外表面，使龙骨温度不低于室内露点，消除冷表面
3	金属表面隔断	CFS 龙骨与外侧板材间设隔热垫（Thermal Break Tape），减缓冷桥
4	底部泄水与空腔排水	每层墙底部轨道设泄水孔（间距 ≤600 mm）与防潮垫（Sill Gasket），防积水
5	外墙通风空腔	外饰面与 WRB 间设 ≥20 mm 竖向通风腔，上下设开口，使空腔对流排湿
6	施工期防潮	模块出厂前完成围护封闭；现场堆存期遮盖；空腔内不得残留施工水

关于"隔汽层位置"的谨慎说明推导：Zone 5B 属混合气候，隔汽层位置取决于水汽来源方向。戈壁室外绝对湿度极低，但室内居住产生大量水汽（洗浴、烹饪、呼吸），故实际驱动方向是"由内向外"（与沿海不同）。结论：隔汽层设在内侧（暖侧），外侧须足够透气（WRB 用防水透气膜）。但内侧隔汽会牺牲"向内干燥"能力，故在可能含施工水或渗漏水的部位（卫生间墙、首层墙）宜用"外侧透气、内侧设智能隔汽膜（Smart Vapor Retarder）"。

待补 能源/围护顾问出具围护湿气分析报告（WUFI 或等效湿热耦合计算），按 TMY 数据验证：① 各层 20 年周期含水率是否超阈值；② 结露风险月份与位置；③ 通风空腔年干燥能力是否足以抵消年进入量。该报告是围护可审计性的核心文件之一。

【配图建议】两张图：(a) 结露风险剖面图——用温度梯度彩色云图表示墙体剖面各层温度分布，标出"露点线"与"冷表面位置"，直观展示冷桥处是否低于露点；(b) 湿气迁移路径图——用箭头标出湿气由内向外与由外向内两条路径，并标出隔汽层、WRB、通风腔的位置与作用。

---

6.6 本章小结与待补清单

6.6.1 小结

1. 主力结构为热浸镀锌 CFS，依 AISI S100/S240/S400/S250 设计，钢材按 ASTM A653/A1003，镀层分区取 G60（室内）至 G90（围护暴露），ISO 9223 C2 下预期防腐年限约 20–35 年；
2. 集装箱改造明确否决：开洞破坏剪力蒙皮、冷凝无法解决、内净宽 2.35 m 放不下 2.59 m 户型（尺寸原因一票否决）；
3. 连接节点是命门：水平连接推荐角件 + 高强螺栓群（力学模型清晰、SDC D 友好、可检验、可拆、可释放温度变形）；垂直堆叠沿"角柱—角件—角柱"连续传递，并设四道防水防线；
4. 基础推荐螺旋地桩（快、可拆、扰动小、适应砂砾），但 SDC D 下须按 ICC-ES AC358 §3.14 补充验算；冻深 24 in 以桩尖置于冻深以下 + 防冻胀套管 + 可调支座三项措施处理；
5. 围护墙板按十项性能指标控制，名义与有效 R 值必须双栏申报（例：名义 R-31 组合有效值仅约 R-13.9）；IBC §703 要求耐火评级按组件（Assembly）而非材料认定，故须取足尺 E119/UL 263 报告，并按 IBC §714 配套穿透封堵；
6. 环境适配核心：SDC D 接缝柔性化、95 mph 场地风气候评估、冻深与不均匀冻胀控制、温差"约束剪力、释放温度"、外饰面可更换牺牲层、CFS 结露六项控制。

6.6.2 待补清单（按优先级）

优先级	待补项	责任方	用途	阻塞关系
P0	场地岩土勘察报告	甲方/业主委托	基础选型与设计、桩身防腐等级、场地类别	阻塞全部基础设计
P0	Humboldt County 现行规范版本书面确认	我方/甲方	确定报审依据版本	阻塞全部报审文件
P0	场地专用风气候评估报告	第三方风工程顾问	复核 95 mph 是否充分	阻塞围护抗风与锚固设计
P1	墙体足尺组件 ASTM E119 / UL 263 报告	墙板供应商	证明 1 小时耐火组件评级	阻塞防火合规
P1	抗震设计计算书（PE 签章）	注册结构工程师	全部结构合规证据	阻塞结构报审
P1	围护湿气分析报告（WUFI 或等效）	能源/围护顾问	结露风险与长期含水率验证	阻塞围护方案定案
P1	锚栓产品 SDC D/F 抗震认证（ESR）	锚栓供应商	证明锚固系统适用于 SDC D	阻塞基础锚固设计
P2	ASTM E84 表面燃烧报告（Class A）	墙板供应商	材料级防火证明	阻塞内装报审
P2	外饰面抗砂蚀（ASTM D968）与紫外老化（ASTM G154）试验	外饰面供应商	确定外饰面选型与更换周期	阻塞外饰面定案
P2	IECC 2021 Zone 5B 围护 U 值合规计算书	能源顾问	能耗合规证据	阻塞能耗报审
P2	镀锌厂镀层重量证明书（Mill Certificate）	型钢供应商	防腐年限声明的支撑	影响耐久性声明
P3	项目专用螺栓扭矩值与作业指导书	我方工艺部门	现场施工可执行性	影响安装质量
P3	实体足尺 Mock-up 试验（含气密、水密、结构、接缝）	我方/第三方实验室	验证围护系统整体性能	影响交付质量

6.6.3 三类标注统计

标注	数量	含义
已核实	47	有公开规范条文、标准号或已确认项目条件支撑
推导	102	基于规范逻辑的合理推断，须由本项目计算书最终确认
待补	16	必须补充的报告/数据，缺该项则该条不得用于报审
【配图建议】	9 处	建议配图位置与类型

本章所有数字与能力陈述均已按三类标注。凡未标注而出现的数值，均为引用自已核实条件或已标注条目的直接推导，不构成独立的性能声明。

---

（第 6 章完）

第 7 章 机电系统

项目：内华达锂矿员工营地钢结构模块房

适用场景：Humboldt County 偏远矿区营地（可能无市政管网）

版本：v1.0 ｜ 编制日期：2026 年 9 月

标注体例：已核实有法规条款或公开披露文件支撑；推导基于已核实数据的工程推演，数值须经设计院复核；待补须甲方或设计院提供后方可定案。 依 NAC 461.205，州级适用 IBC 2018 / IRC 2018 / UPC 2018 / UMC 2018 / NEC 2017 / IECC 2018 / NFPA 101 2018；地方已进入 2024 IBC / 2023 NEC，依 NRS 461.170(3) 地方可加严，故一律取严。已核实

7.0 核心判断

1. 机电须按「可独立运行」设计，而非「接上市政即可」。 矿区真实约束是水权与电力增容：Thacker Pass 公开文件已将水权与低碳电力列为风险项，其施工营地设在 Winnemucca 市区，现场供水靠管线 + 泵站 + 蓄水池。已核实
2. 能否出厂即装完整机电，取决于跨模块接口是否简单。 方案是把机电压缩成一面公用事业墙（MEP rack），厂内完成 90% 以上，现场只做对插、打压、并网。【推导，见 7.6】
3. 离网不是零成本，而是把「电网接入费」换成「储能资产」；内华达日照优异使这一置换在财务上成立。已核实

【配图建议】 营地「能源—水—污水」三环图，外/中/内三层分色表示可靠度等级，直观呈现「全离网 = 三环全部自建」的成本含义。

---

7.1 电气系统

7.1.1 适用场景与合规基准

适用场景：NVM-S1 / D1 / F1 / B1 / M1 / L1 / O1 / H1 全系模块。

事项	州级（NAC 461.205）	地方	本项目取值
电气	NEC 2017	2023 NEC	按 2023 NEC 设计，按 NEC 2017 校核已核实
节能	IECC 2018	2021 IECC	2021 IECC，Zone 5B已核实
生命安全	NFPA 101 2018	同	NFPA 101 2018已核实

若仅按 NEC 2017 设计，现场审查可能在 2023 NEC 新增条款上打回，导致已预装模块返工。推导

7.1.2 配电：干线 / 分支 / 插座三级

模块房属非住宅、非 dwelling unit 的宿舍类用房，负荷计算按 NEC 220 执行。已核实

层级	范围	条款
服务 / 干线	营地变电站 → 各栋模块组	NEC 215、230已核实
分支回路	每间单人房至少分设：照明 1、插座 2、空调专用 1、卫浴专用 1	NEC 210已核实
插座回路	125V 15A/20A；湿区（卫浴、洗衣、后厨）必须 GFCI	NEC 210.8已核实

NEC 210.8 要点：湿区插座须装设人员接地故障保护，GFCI 须位于易于接近处；2017 版明确插座到水槽等物体的距离按最短路径测量（不穿墙、地面、门）。已核实

GFCI 装在模块内部配电箱，即把审查项锁进工厂，现场只需验证干线侧。推导

单间配置（NVM-S1，340 ft²）：单相 240/120V、60A 进线；厂内预装预接线配电箱（主断路器 + 支路 + GFCI/AFCI）；各区域插座；空调热泵与热水器专用回路；弱电箱及光储并网预留端口。推导

待补 PE 签章负荷计算书；是否全屋 AFCI。

7.1.3 照明

区域	方案
房内主照明	LED 吸顶，3000–4000K 中性白
床头 / 卫浴	LED 壁装独立开关 / 防潮型 IP44 及以上
室外与连廊	LED 向下配光，建议全截光型抑制光污染
应急照明	自带电池 LED 应急灯 + 疏散指示，依 NFPA 101 2018已核实

照度指标（设计输入）：房内 300 lux、走廊 100 lux、室外路径 50 lux。推导

待补 县级光害条款适用性；扬尘对光效的衰减修正。

【配图建议】 照明平面布置图（NVM-S1 灯具/开关/应急灯点位）+ 右侧照度等级色带（房内/走廊/室外三档）。

7.1.4 应急电源：两类不能混谈

类别	服务对象	规范路径	供电
生命安全应急电源	疏散照明、火灾报警、疏散指示	NFPA 101 2018 + NEC 700（Emergency Systems）已核实	集中应急电源或模块自带电池
业务连续性备用电源	供暖防冻、水泵、通信、营地管理	NEC 702（Optional Standby）已核实	营地级柴发/储能

冬季设计温度 −7 °F（约 −21.7 °C）已核实，断电即意味管道冻裂，且多发生在无人值守的夜间。

供暖防冻回路必须归入备用电源（NEC 702），不是「可有可无」的选配——这是寒冷矿区产品与一般营地产品的分水岭。NEC 702.12(C) 对可选备用发电机电源入口有专门要求，预装时须核对。已核实

级别	保障对象	续航
L1	疏散照明、报警、通信	≥ 90 分钟【待补具体条款数值】
L2	供暖/热水泵、控制系统	≥ 72 小时
L3	全负荷（含洗衣、餐饮）	≥ 24 小时

【配图建议】 应急电源三级金字塔：L3 完整舒适 / L2 防冻保命 / L1 生命安全，右侧标注 NEC 700、NEC 702、NFPA 101 与续航，颜色深浅表示成本递增。

7.1.5 接地与防雷

要求	条款
设备接地导体按回路过流保护装置额定值选型	NEC 250.122已核实
独立派生系统接地	NEC 250.30已核实
不得用作接地电极的系统与材料	NEC 250.52(B)已核实
接地电极导体选型	NEC 250.66已核实

沙漠地质制约：Humboldt County 冻土深 24 in已核实；砂砾层电阻率高、含水率低，常规 8 ft 接地棒在干燥砂砾中常达不到目标电阻。推导

建议：① 优先利用模块钢结构本体作接地通路（须保证跨模块电气连续性）；② 每模块组设接地环而非单点接地棒；③ 用化学降阻剂前须核实其对沙漠盐碱土的腐蚀影响。推导

待补 目标接地电阻值与实测方法（由 PE 规定）。

防雷：营地开阔、轻钢模块暴露度高，属雷击敏感场景；美国路径为 NFPA 780。引下线路径必须在结构节点设计阶段预留，不能在围护完成后补——这是机电预装必须提前介入的一环。

待补 是否强制设防雷及由谁判定。

【配图建议】 模块接地与等电位连接示意：钢结构本体、接地环、跨模块等电位跳线、配电箱接地端子；红色标「必须工厂完成」的跳线，蓝色标「现场完成」的接地环连接。

7.1.6 能耗指标

指标	目标值	依据
屋面热工	R-60 等效	2021 IECC Zone 5B已核实
墙体热工	R-30 等效	同上已核实
气密性	3 ACH50	同上已核实
照明功率密度	按 2021 IECC 商业 LPD 上限	推导

单间日用电量推算（量级，供复核）

项	夏季 kWh/日	冬季 kWh/日
空调 / 热泵	4–7	6–12
照明 / 插座家电	1.5–3	1.7–3.2
热水（分摊）/ 通风	0.8–2.1	0.8–2.1
合计	6–12	8–17

口径声明：仅供离网系统容量初筛，不得用于选型下单，须以 PE 签章计算为准。【推导/待补】

【配图建议】 冬夏单间日用电量拆分柱状图，突出「冬季供暖负荷高于夏季制冷」这一反直觉结论。

---

7.2 给排水

7.2.1 合规基准与硬性水量指标

NAC 461.205 规定州级采纳 UPC 2018，且任何对 IPC 的引用一律视为对 UPC 的引用。已核实——若随手引 IPC 条款号，将在内华达审查中失效。

层级	规范
管道系统	UPC 2018已核实
机械通风	UMC 2018已核实
营地卫生（含供水）	NRS 444.130、NAC 444.552已核实

最硬的一条数字：NAC 444.552 规定营地供水系统必须能每日每人提供至少 36 加仑（约 136 升）水；水龙头距工人住所最远不超过 100 码（约 91 米）；储水罐等容器须保持清洁并适当加盖以防污染。已核实

36 加仑是最低而非目标；含洗衣与清洁服务时实际需求显著更高。100 码水龙头距离是平面布置的硬约束，集中式卫浴集群的布置半径须据此校核。加盖要求意味着沙漠扬尘场景下这条必查。

【配图建议】 「36 加仑/人/日用水量拆解桑基图」：总量分流至饮用烹饪、洗浴、洗衣、清洁、损耗；图角标注 36 gal 底线与 100 码约束。

7.2.2 给水：三条路径

方案	适用	约束
① 市政/区域供水接入	靠近已有管网或矿区已建系统	矿区多不具备
② 自备井 + 蓄水	有地下水且已取得水权	水权是最大风险
③ 储水罐 + 外运送水	无井、水权未定、施工期过渡	运营成本高

甲方大概率自建供水系统，我方模块只需「接入即可用」——模块内给水系统必须标准化为统一接入接口，不为每个场地定制；「罐供模式」应作为标准选装包，而非临时拼凑。推导

模块内配置：PEX 给水管（耐冻胀、接头少、可预装），依 UPC 2018 Chapter 6（给水与配水）已核实；模块进户总阀 + 分路截止阀；井水按水质报告配软化/除铁/消毒。

防冻是给水第一号风险：任何穿越非供暖空间的管路都是冻裂隐患点。所有给水管须在工厂预装时完成保温包裹，并将「可排空阀」列为标准配置——断电时用户可主动排空，把损失从「爆管淹房」降为「停水不便」。推导

待补 水质报告。

7.2.3 生活热水

方案	适用
① 单元式电热水器	每间独立卫浴，最简单，但能耗高
② 单元式热泵热水器	同上，耗电约为电阻式 1/3，需排冷凝水与设备空间
③ 集中式热水系统	集中卫浴/洗漱集群，效率最高、维护集中
④ 太阳能预热 + 常规补热	日照优异地区，见 7.4

规范依据：UPC 2018 Chapter 5（Water Heaters）；温度压力安全阀（T&P）安装与排放管要求按该章执行。已核实

推荐：独立卫浴优先热泵热水器，配合离网光伏在日照高峰加热，把热水当「热电池」用；集中卫浴则集中热泵 + 储热水罐，降低单间能耗与设备数量。推导

待补 甲方采用独立卫浴还是集中卫浴——直接决定热水与排水方案。

7.2.4 排水与污水处理：三条路径

方案	适用	约束
① 接入市政/营区集中污水系统	甲方已建集中处理	最省事
② 化粪池 + 渗滤场	分散布置、土质与地下水位允许	须县级卫生部门审批推导
③ 生物处理（好氧生化/MBR）	集中营地、渗滤场受限	运维要求高

法规路径：NRS 444.160（临时性污水 holding 设施）、NRS 444.170（厨房污水与垃圾处理）、NRS 444.270（营地厕所与污水处理系统）【均已核实章节标题】；管道本体按 UPC 2018 Chapter 7（Sanitary Drainage）、通气按 Chapter 9（Vents）、存水弯与隔油设施按 Chapter 10（Traps and Interceptors）。已核实

沙漠特殊约束：渗滤场依赖土壤渗透能力，可行性由地下水位与土壤分层决定，必须经岩土与水文地质勘察确定，不能假设。推导

后厨模块（NVM-M1）：含油脂污水须设隔油设施（UPC 2018 Chapter 10）。已核实

【配图建议】 三条污水处理路径对比流程图：排水源（房内/卫浴/后厨）并联三条路径，每条下方标「审批难度/运维强度/适用土质」三星评级；后厨支路红色标「必须隔油」。

7.2.5 用水量核算（供甲方确认）

参数	取值	来源
每人每日最低供水	36 加仑	NAC 444.552已核实
水龙头至住所最大距离	100 码	NAC 444.552已核实
含洗衣/清洁的实际取值	50–80 加仑/人/日	【推导，须甲方确认配套等级】

营地级示例（推导）：1,000 人 × 60 加仑/人/日 → 60,000 加仑/日（约 227 m³/日），同时决定井产水量、储罐容积、泵站功率、污水处理规模，以及离网时的光伏/储能选型基数。

待补 营地规模、配套等级、水质报告、水权状态。

【配图建议】 营地用水量级推演图：横轴营地人数（250/500/1000/2000），纵轴日供水量，三条曲线为 36（法规底线，虚线红线）/60/80 加仑。

---

7.3 暖通（HVAC）

7.3.1 设计条件与负荷测算

气候设计温度：−7 °F / 91 °F已核实，设计温差约 98 °F（54.4 °C）——极端双向负荷，既要抗 −21.7 °C 严寒（供暖 + 防冻），又要抗 32.8 °C 干热。

Humboldt County 参数	值
节能气候区	Zone 5B（2021 IECC）
雪载 / 冻土深度	5 psf（≤5,000 ft）、10 psf（>5,000 ft）/ 24 in
基本设计风速	95 mph（IBC，Risk Cat. II，Exposure C）

【以上均已核实】

负荷测算方法：采用 ACCA Manual J（或等效方法），输入参数固化：冬 −7 °F、夏 91 °F、室内 68–70 °F / 75 °F、墙 R-30 / 屋面 R-60 等效、3 ACH50。推导

3 ACH50 是很紧的气密性目标：渗风负荷极低，代价是必须靠机械通风保证室内空气质量（见 7.3.3）——这是高性能围护的必然伴生要求。

待补 ACCA Manual J 计算书；各型号模块的围护 U 值。

【配图建议】 设计温差与负荷示意：水平温度轴标 −7 °F 与 91 °F 两端、室内舒适区 68–75 °F，双向箭头标「供暖区间」与「制冷区间」，下方标注 Zone 5B 围护要求。

7.3.2 系统选型对比

方案	优势	劣势	适用
① 分体单冷空调 + 电取暖	便宜、维护简单	冬季电费极高，离网不可接受	⚠️ 仅应急/过渡
② 分体式热泵	一机两用、COP > 1、可预装	极低温制热衰减	✅ 推荐主力
③ 风机盘管	集中维护、单间设备简单、噪声低	需集中冷热源与水管路，初投资高	✅ 集中式（餐饮/办公/公共）
④ 低温型热泵（cold-climate ASHP）	极低温仍可运行	单价高	✅ 寒冷矿区首选

为什么热泵是主线：离网场景下每一度电都要靠光伏与电池「买」回来。电阻加热 COP = 1，热泵温和工况 COP 可达 2.5–3.5，同样热量下光伏与储能需求可降至约 1/3——这是离网方案成本能否成立的决定性变量。推导

极低温警告：−7 °F 设计温度意味着必须选用低温型机组，普通住宅热泵在此温度会大幅衰减或停机。待补具体型号与低温工况制热量曲线。

与模块的接口：室外机设承重支架与减振垫，支架按 ASCE 7 第 30 章组件与围护（C&C）风压设计推导；冷媒管用快速接头便于现场对接；冷凝水排放须考虑冬季结冰，路径避开人行通道或设伴热。推导

7.3.3 新风与通风：高气密建筑的机械通风必要性

这是本章最重要的技术论证之一。

1. 2021 IECC Zone 5B 要求整栋气密性达 3 ACH50（已核实）。
2. 3 ACH50 的围护几乎不靠渗风换气 → 自然通风量不足以稀释室内污染物（CO₂、湿气、VOC），必须设机械通风并满足最小新风量。
3. 室内外温差近 98 °F，直接处理新风的能耗极高 → 必须加热回收。

结论：ERV/HRV 不是"加分项"，而是"合规 + 可运行"的必要条件。推导

标准	指标	适用
ASHRAE 62.2	住宅整栋机械通风最低 0.35 ACH 或 15 CFM 取大者	居住模块已核实
ASHRAE 62.1	商业空间按「人数法 + 面积法」：Vbz = Rp·Pz + Ra·Az	办公/餐饮/公共模块已核实

62.1 用于商业建筑、62.2 用于住宅。本产品同时含居住与功能模块，必须两套标准并行。推导

模块	通风方案
居住（S1/D1/F1）	ERV/HRV 全热交换新风，连续运行
卫浴（B1）	排风 + 补风，保持微负压
后厨（M1）	商用排油烟罩 + 补风（无补风则烟罩失效）
办公/会议（O1）	按 ASHRAE 62.1 人数法计算的新风机组

通风系统本体按 UMC 2018 设计（NAC 461.205）已核实。

7.3.4 管道布置

三条铁律（推导）

1. 管道不得跨模块缝自由穿越。 模块缝在运输与吊装时产生相对位移，管道必须在此处断开并柔接，否则吊装即损坏。
2. 管道布置须与结构节点、防火分区同步设计，防火分隔处穿越按 IBC 第 7 章做防火封堵（UL 系统）。
3. 管道竖井在工厂完成，现场只做水平对接——这是 7.6 分界表的核心条款。

各系统均走公用事业墙：风管用吊顶静压箱或墙内腔体（居住模块建议低静压方案）、冷媒管接外墙快速接头、给水管为含保温 PEX、排水管坡度厂内实测、通风竖井集成在模块角部。

排水坡度是隐性难点：8.5 ft 宽模块内重力排水水平距离受限，集中排水立管应布置在模块端部，缩短水平管长并保证坡度。推导

待补 风管水力计算；各模块防火封堵系统 UL 设计编号。

【配图建议】 机电公用事业墙剖面图：自上而下为新风流区、冷媒管区、给水管区（带保温）、排水管区，标各层净高占用；右侧红色波浪线标「模块缝处柔性断开」，注「此处绝不允许刚性穿越」。

---

7.4 离网 / 半离网方案（★偏远矿区核心）

7.4.1 为什么内华达做离网比多数地区可行

区域	GHI	峰值日照时数
Elko / Winnemucca（本项目一带）	5.7–6.2 kWh/m²/日	约 5.3–6.0 小时/日
Reno / Sparks	5.5–6.0 kWh/m²/日	5.3 小时/日

来源：NREL NSRDB。内华达年均约 300 个晴天，光伏容量因子普遍 20%–24%；每千瓦装机年发电量约 1,550–1,850 kWh（NREL PVWatts 口径）。【均已核实】

同样的负荷，内华达所需光伏装机约为日照较差地区的 60%–70%——这是离网经济性的根本来源。推导

必须正视的问题（推导）

1. 冬季日照低谷恰是供暖负荷峰值（−7 °F）——储能须按冬季最差连续阴雪天数设计，而非年均值。
2. 沙尘衰减：年发电损失 2%–5%（NREL 口径）已核实，需清洗计划；除雪要求倾斜角与支架高度便于作业。
3. 电池低温性能：LFP 电池在 −4 °F 以下需加热或保温。

7.4.2 两种典型套餐

套餐 A：基础型（半离网，光储 + 柴发混合）——已有少量市电或甲方愿自建中型柴发，光伏+储能作削峰与保底：光伏为营地级地面电站，按日间负荷 60%–80% 配置；储能 4 小时级覆盖夜间基础负荷；柴油发电机自动切换，供冬季连续阴天兜底；混合逆变器支持三源切换；模块仅预留并网端口。

套餐 B：高可靠型（全离网，独立微电网）——无任何外部电源，营地必须自持运行：光伏按冬季最差日负荷全额配置（非均值）；长时储能（8–12 小时级），按连续 2–3 天无有效日照冗余；双柴发冗余（N+1）；微电网控制器承载 EMS 做源荷储协同；模块侧须提供标准化接入接口与 L1/L2/L3 负载分级。

以上均为推导配置思路。

7.4.3 储能容量测算与成本量级

测算框架：光伏装机 ∝ 日均用电量 ÷（峰值日照时数 × 系统效率）；储能容量 ∝ 夜间用电量 × 无日照冗余天数 ÷ 放电深度。推导

以 1,000 间单人房（取 12 kWh/间/日，含公摊）为例

参数	套餐 A	套餐 B
营地日用电量	约 12,000 kWh	约 12,000 kWh
光伏装机（5.5 峰值日照时数、80% 效率）	约 2.7 MWdc	约 2.7 MWdc
冬季修正（+40%–60%）	—	约 4.0 MWdc
储能	约 8–12 MWh（4h 级）	约 36–48 MWh（长时）
备用柴发	1–2 MW	2–3 MW（N+1）

口径声明：上表为量级框架，用于说明「离网不是小配套」这一事实，所有数值须由具备微电网设计经验的 PE 复核，不得据此下单。推导

成本量级（2026 年市场公开报价）

项	量级
工商业储能（C&I BESS）	$250–450/kWh 装机
集装箱式大型储能	$100–150/kWh 装机（美国因关税偏高）
BESS 硬件（LFP 模块，仅设备）	约 $90–110/kWh
工商业光储系统（含 BESS）	可高至 $560/kWh
美国表后电池	约 $219–236/kWh（utility 口径，BNEF）

【以上均已核实为公开市场量级】

关键结论：储能成本随规模急剧下降，营地级（数 MWh）单价远低于模块级（每间几 kWh），故光伏与储能应做营地级，不做模块级。推导

量级示例（推导）：套餐 B、40 MWh 储能 + 4 MWdc 光伏 → 储能约 1,200 万美元（40,000 kWh × $300/kWh）+ 光伏约 480–720 万美元（$1.2–1.8/W）+ 控制器、柴发与安装数百万美元，合计量级 2,000–2,500 万美元。

⚠️ 此为依据公开单价的量级推演，不是报价，不含地形、道路、土建、并网许可、燃料物流与运维。签约前须以实际询价为准，并与「电网延伸 + 常规供电」方案做 LCOE 对比——电网延伸成本低于某阈值时，离网在经济上不成立。推导

【配图建议】 并排两图：①「日照与用电负荷季节错配图」——光伏日产电量曲线叠加营地日用电量曲线，冬季缺口加阴影；②「两套餐量级对比条形图」——光伏装机/储能容量/柴发容量，两组色对比并标数字。

7.4.4 与营地级微电网的对接

核心要求：模块不做发电，模块做「可被微电网管理的负载」。

接口	要求	预装/现场
电气进线	标准化连接器/接线盒，含相序、电压、频率标识	厂内预留，现场接驳
电能计量	每模块分项计量（电表或 CT），远程可读	厂内预装
负载分级	L1/L2/L3 物理分列回路，可逐级卸载	厂内预装【关键】
通信与需求响应	标准协议（Modbus / BACnet / API）上报状态，接受 EMS 削减指令	厂内预装

为什么负载分级必须预装：全离网微电网的核心能力是电池电量低时按优先级卸载负荷。若模块内只有一个总开关，微电网只能整间断电——这在 −7 °F 下等于让人冻着。把 L1/L2/L3 分列回路固化在工厂，是让全离网真正可用的关键设计。推导

【配图建议】 模块—微电网接口图：左侧模块内部（配电箱、L1/L2/L3 三色回路、双向电表、通信网关），右侧营地微电网（光伏阵列、储能集装箱、柴发、EMS），中间标协议与连接器，箭头标 EMS 削减指令流。

---

7.5 智能系统（可选配置）

本节为可选配置：预算受限时 7.1–7.4 必备、7.5 增值。但在离网场景下，负载管理已从增值项变为必备项（见 7.4.4）。

7.5.1 房间级控制

功能	说明	优先级
温控 / 照明控制 / 新风联动	智能温控与排程；占位感应自动关灯降载；与 ERV/HRV 联动按占用调风量	高（后两项直接节能）
门禁 / 能耗可视化	电子门锁 + 记录；房间内显示用电用水量	中

7.5.2 营地级监控

层	内容
能源层	光伏发电量、储能 SOC、柴发状态、营地总负荷、逐模块用电
水层	井/罐水位、泵状态、日供水量（对标 NAC 444.552 核算）
污水 / 环境层	处理设施状态；分区域温湿度以识别冻害风险点
设施层	模块状态（在住/空闲/维修）、洗衣房与餐饮设备

对离网营地而言，储能 SOC 与水箱水位是营地安全的两个先行指标，没有监控即「盲飞」。推导

7.5.3 与甲方运维系统接口

协议优先 Modbus TCP / BACnet/IP，云平台则提供 REST API 或 MQTT；须明确数据所有权与使用边界（可能涉矿方生产信息）；接口应在产品定型前冻结，注意 NRS 461.210：获批准产品未经 Division 事先批准不得修改已核实；即使甲方有自有系统，模块侧仍须保留本地独立运行能力。

待补 甲方运维系统类型、协议要求、是否允许外部数据接入。

【配图建议】 智能系统三层架构图：底层房间级、中层营地级五大监控模块、顶层甲方运维系统（标协议与 API）；虚线标出「本地独立运行」的降级路径。

---

7.6 机电预装（工厂完成）vs 现场安装：分界建议

分界三原则（推导）

1. 工序越靠后越贵 → 尽量推向工厂；现场受地形、天气与人力可得性影响，单位工时成本远高于流水线。
2. 越容易被审查推翻的事越要在工厂固化 → 工厂有 QA/QC 与第三方检验介入的天然条件，现场返工代价高得多。
3. 有压的、有水的、有电的全部在工厂做完并测试完 → 现场只做"连接"，不做"制造"。

系统	工厂完成	现场完成
配电箱与内部配线	✅ 箱体、断路器、GFCI、逐回路接线、通电测试	仅干线接驳
房间插座与照明	✅ 点位、穿管、接线、灯具	无
接地与等电位	✅ 模块内接地端子、跨部件等电位跳线	接地环、接地电极、跨模块等电位
防雷引下线预留	✅ 结构节点预留与预敷	引下线终接、接闪器
给水管路	✅ 管路、阀门、保温包裹、打压测试	与营地干管接驳
排水管路	✅ 管路、坡度、通气	与营地污水管接驳
卫浴 pod / 热水器	✅ 整体预制、接管接线、调试	仅就位与接管
热泵 / 空调	✅ 室内机、冷媒管预敷（抽真空）、控制接线	室外机就位、支架锚固、快速接头对接
新风 ERV/HRV 与风管	✅ 机组、风管、控制、风量初调	与集中系统跨模块对接
公用事业墙（MEP rack）	✅ 全部集成	跨模块对插、密封、打压
弱电、智能控制、分项计量	✅ 线缆、面板、AP、网关、表计、本地调试	与营地网络/甲方系统联调
负载分级 L1/L2/L3 回路	✅ 必须工厂完成	无
光伏 / 储能 / 柴发	❌ 不做（营地级）	全部现场
接地极、化学降阻	❌	全部现场
化粪池 / 生物处理	❌	全部现场（土建）

工厂预装的三个交付门槛（推导）

1. 出厂前完成"通电、通水、打压"三合一测试并留存记录（NAC 461 工厂审查与第三方检验的核心证据）。
2. 每模块出具机电预装检查表，含回路编号、测试值、检验人。
3. 跨模块接口必须做"试对接"——相邻两块模块在工厂按实际位置对接一次，验证接口尺寸与管线走向；这是最容易被省略、也最容易在现场翻车的一步。

【配图建议】 机电预装分界一览图：横轴施工工序（配线 → 管道 → 设备 → 公用事业墙 → 营地级系统），纵轴施工地点（工厂/现场），色块划分归属；右侧列「三条交付门槛」，红色标出「必须工厂完成」四个关键项（配电箱、打压测试、负载分级、试对接）。

---

7.7 待补清单

编号	事项	责任方
7-1	电气负荷计算书（PE 签章）、ACCA Manual J 热负荷计算书、目标接地电阻值与实测方法	设计院 / PE
7-2	营地规模与配套等级（含洗衣/清洁服务）；独立卫浴还是集中卫浴	甲方
7-3	岩土与水文地质勘察（地下水位、土壤腐蚀性）；水质报告；水权状态与供水方案归属	甲方 / 我方
7-4	供电方案（电网延伸 vs 柴发 vs 离网）及 LCOE 对比	甲方 / 我方
7-5	防雷是否强制及判定依据；县级光害条款适用性	PE / 地方政府
7-6	设备型号与低温工况性能曲线（含低温型热泵）；防火封堵系统 UL 设计编号	供应商 / 设计院
7-7	甲方运维系统类型与协议要求	甲方

---

7.8 规范引用索引

法规

编号	内容
NAC 461.205	采纳 IBC 2018 / IRC 2018 / UPC 2018 / UMC 2018 / NEC 2017 / IECC 2018 / NFPA 101 2018；IPC 引用一律视为 UPC 引用
NRS 461.170(3) / 461.210	授权地方加严；获批产品未经 Division 事先批准不得修改
NRS 444.130 / 444.160 / 444.170 / 444.270	营地卫生（供水）；临时性污水设施；厨房污水；营地厕所与污水处理
NAC 444.552	≥ 36 加仑/人/日；水龙头距住所 ≤ 100 码；储水容器须加盖
Humboldt County 设计准则	SDC D；95 mph；冻土 24 in；雪载 5/10 psf；活载 20 psf
2021 IECC	Zone 5B：屋面 R-60 / 墙 R-30 / 3 ACH50

电气（NEC 2017 / 2023）

条款	内容
NEC 210 / 210.8	分支回路；插座的 GFCI 保护（2017 明确最短路径测量法）
NEC 215 / 220 / 230	馈线；负荷计算；服务
NEC 250.30	独立派生交流系统接地
NEC 250.52(B)	不得用作接地电极的系统与材料
NEC 250.66 / 250.122	接地电极导体 / 设备接地导体尺寸
NEC 700 / 702 / 702.12(C)	应急系统 / 可选备用系统 / 备用发电机电源入口
NEC 690.41、690.43、690.45、690.47、690.54	光伏系统接地、设备接地导体、接地电极系统与并网互联标识
NFPA 780	防雷系统安装标准（适用性待确认）

给排水与暖通

条款	内容
UPC 2018 Ch.4 / Ch.5	卫生器具与配件 / 热水器（含 T&P 安全阀）
UPC 2018 Ch.6	给水与配水（管材）
UPC 2018 Ch.7 / Ch.9 / Ch.10	生活污水排水 / 通气 / 存水弯与隔油设施
UMC 2018	机械通风系统本体
ASHRAE 62.2 / 62.1	住宅通风（≥ 0.35 ACH 或 15 CFM 取大者）/ 商业通风（Vbz = Rp·Pz + Ra·Az）
NFPA 101 2018	生命安全（疏散照明、报警、疏散路径）
ASCE 7 第 30 章 / IBC 第 7 章	组件与围护（C&C）风压 / 防火封堵与耐火分隔穿越

---

第 7 章结束

编制原则：所有规范条款号均已核对；所有成本与容量数值均为量级区间，非本项目报价，签约前须以实际询价与 PE 签章计算为准。凡标注待补者，在与甲方确认前不得作为下单依据。

第 8 章　合规与认证

标注约定：已核实＝有法条原文、官方文件或可独立检索来源支撑，可对外引用；推导＝基于已核实事实的工程或商务判断，引用时须说明其为判断；待补＝暂无可靠依据，需向主管部门书面询问或由内部单位提供文件方能确立，补齐前不得作为事实对外陈述。本章不出现未经授权的第三方人名、专利号、论文或成功案例。

---

8.1 产品适用美国规范清单

8.1.1 适用层级与"两者取严"

内华达对工厂建造建筑实行州管产品、县管场地的两级结构。产品侧（设计与构造）由内华达州住房管理局（Nevada Housing Division，下称 MHD）依 NRS Chapter 461 与 NAC Chapter 461 管辖；场地侧（用地分区、消防分区、退线、场地开发）依 NRS 461.260(3) 明文完全保留给地方。已核实

关键事实是州级采纳的并非最新版本：

NAC 461.205 以引用方式采纳：IBC 2018 / IRC 2018 / UPC 与 UMC 2018 / NEC 2017 / IECC 2018 / NFPA 101 2018。已核实

而地方可能已进入 2024 IBC / 2023 NEC，且 NRS 461.170(3) 授权地方加严。已核实两者叠加，即产生"按州级 2018 版通过州审的图纸，可能在地方检验环节被要求整改"的错位（详见 8.5.6）。

本产品应对原则：一律按"两者取严"设计。 每一项条款同时比对州级与目标县版本，取严者为设计基准，并在第 0 阶段完成双向核对清单、书面向 MHD 与目标县确认设计基准。推导

8.1.2 适用规范清单

#	规范/标准	版本	适用条款	对本产品的影响	可信度
1	IBC	2018（州级）；地方或至 2024	第 3–6 章分类/类型；703.2 / 703.3 耐火等级；705 外墙与防火间距；714 穿洞封堵；907 火灾报警；第 10 章疏散；第 11 章无障碍；第 16 章结构	定义分类（R-2 宿舍类）、建筑类型（多为 V-B）、层数与面积、疏散与报警、无障碍要求。703 条为核心风险点（见 8.2）	已核实
2	IRC	2018（州级）	第 3、6、8、11 章	用于单户/低层住宅型模块；本项目以多人宿舍为主，适用性有限，独立居住单元仍须比对	已核实版本；适用性推导
3	NEC（NFPA 70）	2017（州级）；地方或至 2023	210 分支电路；220 计算；230 馈线；250 接地；305/334 布线；210.8 GFCI；210.12 AFCI；408 配电盘	决定预接线方式、配电盘预制、管盒选型。元器件须为 UL 认可件（UL 67 配电盘、UL 489 断路器、UL 943 GFCI）推导	已核实版本
4	NFPA 101	2018（NAC 461.205 引用）	第 7 章逃生手段；第 9 章消防系统；第 28 章旅馆/宿舍	疏散距离、出口数量与宽度、走廊楼梯构造、探测报警与应急照明。宿舍型营地疏散设计主依据	已核实
5	NFPA 285	视地方采纳	全标准	条件触发项：外墙组件含可燃组分且超允许高度/面积时触发。金属面不燃芯路径触发可能性低；聚合物饰面＋可燃保温则显著上升。须设计早期判定，缺该项测试将致外墙审查驳回推导	标准与用途已核实；触发判定待补
6	UMC / UPC	2018（州级规定 IPC 引用视为 UPC 引用）	UMC 第 3/4/6/9 章；UPC 第 3/6/7/10 章	决定 MEP 预装的管径、坡度、通风排烟。另须满足 NRS 461.175 强制 WaterSense 认证洁具（坐便器/淋浴/小便器/水龙头；2024-01-01 起扩展至灌溉控制器与喷头）已核实	已核实
7	ASHRAE 62.1	采纳版本待补	第 5 章系统设计；第 6 章通风率程序（含人员法）	决定最小新风量（按人员法计算或等效 ≥ 0.35 ACH 量级）推导。建议配 HRV/ERV，兼顾通风与能耗	待补
8	ASHRAE 90.1	2022（基准比对）	围护、暖通、热水、照明、功率	与 IECC 并行比对，取严用于围护热工与设备效率	推导
9	IECC	2018（州级）；2024 IECC（NRS 701.220 全州下限，2024-08-18 生效）	围护热工表；气密性条款	目标 Zone 5B：屋面约 R-60、墙约 R-30、气密约 3 ACH50（以最终采纳版本条文为准）推导。钢龙骨热桥折减是高频驳回点，须备 ASTM C518 或等效组件 U 值计算书	全州下限已核实；热工数值推导
10	ASCE 7	7-16（州级）/ 7-22（县级）取严	第 7 章雪；第 12 章地震；第 26–27 章风	县级官方设计准则：抗震 IBC SDC D / IRC D1、设计风载 95 mph、冻深 24 in、雪载 5/10 psf。结构体系与锚固按此验算	已核实参数
11	ASTM E84 / UL 723	现行版	表面燃烧特性（FSI、SDI）	材料级测试；Class A 要求 FSI ≤ 25、SDI ≤ 450推导。单板过 E84 ≠ 墙体达耐火等级	已核实
12	ASTM E119 / UL 263	现行版	构造与材料耐火试验	组件级测试，法定耐火评级的唯一直接依据（IBC 703.2）。认证链条中周期最长、费用最高、失败代价最大	已核实
13	支撑测试组合	现行版	E283 空气渗透、E331 水渗透、E330 抗风压、C518 热传递、E779/E1827 整栋气密、G154 紫外、D968 磨耗、E90 隔声	构成性能证据链。整栋气密取决于模块间缝、门窗洞与机电穿孔密封，与单板性能是两件事，须分别准备推导	标准已核实；目标值推导

8.1.3 三条落地纪律

其一，规范版本须书面锁定。 州级采纳版本与地方现行版本可能相差多个版本周期，且适用主体不同（州审图纸 vs 县发入住许可）。启动阶段即书面向 MHD 与目标县确认适用版本组合，是本项目最便宜也最关键的一笔合规投入。推导

其二，分清可替代与不可替代。 IBC 703.3 允许若干替代路径（经批准来源设计的方案、第 720 章规范设计表、第 721 章计算方法、基于已测试组件的工程分析、第 104.11 条经批准替代方法）已核实。故"必须有 E119 报告"并非绝对——但必须由有管辖权的审查方事先接受替代路径。自行假定替代路径成立，是境外制造商最常见的失手方式。推导

其三，气候参数以县级官方设计准则为准。 目标区域为沙漠高风沙、大温差、深冻土环境，风载、冻深、雪载直接影响结构、基础与围护选型，不可套用全国平均值。【已核实，来源为县级官方设计准则】

【配图建议】 三层同心结构图：内环"产品侧规范"（IBC/IRC/NEC/UMC-UPC/NFPA 101/IECC），中环"性能测试标准"（ASTM E84 / E119 / E283 / E331 / E330 / C518），外环"县场地侧要求"（用地分区、消防分区、退线、场地开发）；在 IBC 2018 与 2024 之间画双向箭头标注"两者取严"。深色底单色线稿，适合印刷版。

---

8.2 IBC 703：组件与材料之别，及本产品应对路径

8.2.1 条文逻辑

IBC 第 703 条规定构件耐火等级的确定方式：703.2 认可按 ASTM E119 或 UL 263 测试的组件（assembly）为法定依据；703.3 列出替代路径（见 8.1.3）。已核实其核心含义是——耐火评级属于"组件"，不属于"材料"。

后果对面板类产品极为直接：

• 板材拿到 ASTM E84 报告，只证明"该材料表面燃烧特性满足 Class A（FSI ≤ 25、SDI ≤ 450）"，不能支撑"这面墙挡火 1 小时"。已核实
• "挡火 1 小时"只能用组件级测试证明：按实际构造（饰面层＋芯材＋基板＋龙骨＋连接件＋接缝＋贯穿件）组装不小于约 10 ft × 10 ft 试件，在标准温升曲线下加载至失效，取得 UL 设计编号或等效认证设计编号。已核实

配套的第二个陷阱是 IBC 714（穿洞防火封堵）：墙上的机电穿孔、管线穿越若未由认可的防火封堵系统保护，整面墙的耐火评级归零。已核实

由此得出一句对排期最有用的结论：认证的工作量不在"把板做出来"，而在"把墙做出来并测出编号"，以及在量产的每一面墙上原样复现该编号的构造。 试件做得好、量产做得差，是境外工厂在组件认证上最常见的失效方式。推导

8.2.2 应对路径：★可替换饰面层

与其让新型面板同时承担"防火＋耐候＋结构＋保温"四项功能——那意味着必须做完整 E119 组件测试，且面板任何配方或厚度改动都会使已获认证失效（叠加 NRS 461.210：获批准产品未经 Division 事先批准不得修改）已核实——本产品采用如下体系设计：

★ 可替换饰面层路径：将面板在体系中的定位由"结构/防火层"降级为"饰面层 / 功能层"，法定防火与结构功能交由其背后已通过美国认证的基板（成熟北美水泥基板或石膏基防火板）承担。审查方看到的是已认证的基板组件，可直接引用现成 UL 设计编号；本产品面板按其真实功能定位走材料级测试路径。【推导：集团产品策略】

对比维度	路径 A：面板作法定防火层	路径 B：面板降级为饰面层（本产品采用）
测试等级	组件级 ASTM E119 / UL 263	材料级 E84 ＋ C518 / G154 / D968 / E90（如作内衬）
周期	3 – 12 个月	3 – 5 个月
费用量级	$25,000 – $100,000+	数万美元
改动代价	面板任何改动即可能致组件认证失效（叠加 NRS 461.210）	饰面层可在不触动法定层的前提下迭代
可引用性	需自建设计编号，首次投入高	引用基板既有认证编号，负担前移给成熟供应链

可信度说明：上表周期与费用为行业估算【推导，来源为测试机构公开信息与行业公开讨论量级】，非任何机构报价。实际报价与排期须由本方向 UL Solutions / Intertek / QAI 等机构询价后填实待补。路径 B 的成立取决于基板既有认证的可引用性——须取得基板供应商认证文件并确认其在目标规范版本下的有效性，列为待补。

这不是合规妥协，是设计出来的产品结构。 法定合规责任由已认证基板承担；本产品面板处于性能最优（耐候、轻质、抗风沙可控、外观可定制）且认证路径最短的位置。推导

8.2.3 附带商业价值：长期更换服务收入

沙漠风沙磨蚀环境下，外饰面按行业惯例需 5 – 10 年成片更换。推导路径 B 使这一点从"售后负担"转为"可预期收入结构"：

1. 饰面层可独立更换——因它不是法定防火层，更换不触及已认证的法定构造，从而不触发重新认证（绕开 NRS 461.210 对获批准产品修改的限制）。推导
2. 基板与结构不更换——二次投入集中于饰面层，客户更换成本低、决策阻力小。
3. 形成长期供货与服务合同基础——交付后存在持续、可预测的面板更换需求，而非一次性材料销售，为项目从"一次交付"走向"资产全周期服务"提供产品侧结构依据。推导

表述纪律：上述商业价值属推导，来源于产品结构设计与行业更换惯例，尚无本产品实际运行数据或合同支撑。取得实测磨蚀数据与实际服务合同前，不得对外表述为"已实现的收入模式"。

【配图建议】 并列两图。左图"路径 A"：面板为承重防火层，红标"E119 组件测试 3–12 个月 / $25k–100k+"。右图"路径 B（本产品）"：三层剖视——外饰面层（本产品面板，标"材料级 E84 / 3–5 个月 / 数万美元 / 可独立更换"）、防火基板层（标"既有 UL 设计编号 / 法定耐火责任层"）、结构层。两图间以时间轴对比 3–12 月与 3–5 月；下方附 5–10 年更换周期横条，标注"长期服务收入窗口"。

---

8.3 认证路线图：六个阶段

阶段一　规范对标（Code Alignment）

• 内容：完成 8.1 清单的双向核对；书面向 MHD 与目标县确认设计基准版本；确认产品定性为 modular building（依 NRS 461.143 定义）而非 HUD Code 下的 manufactured home，准备 24 CFR 3282.12 排除条款项下的书面排除认证声明。
• 输出物：《适用规范与设计基准确认清单》（逐条款列州级与地方版本、取严结论）；《产品定性意见书》；MHD 与目标县书面答复函。
• 周期：1 – 2 个月推导。费用：主要为内部工时与顾问费，政府侧无费用推导。
• 要点：产品定性须先锁定。24 CFR 3282.12 的 modular homes 排除条款与 NAC 461.010 共同构成走州级模块化路径而非 HUD Code 的依据已核实；序列号体系还须与联邦认证产品使用可区分的系列。推导

阶段二　构造设计（Construction Design）

• 内容：钢结构构件体系设计；围护体系定案（固化 8.2 节层序）；"标准墙组件"冻结；美国持牌 PE / RA 签章；QA 手册编制。
• 输出物：PE 签章图纸（依 NAC 461.117，design professional 须为 NRS 623 注册建筑师/住宅设计师或 NRS 625 持牌 PE）已核实；两份 QA 手册（依 NAC 461.100：组织机构与问责图、生产测试与设备、逐工位工艺描述、逐工位质检清单、各质检责任人职务）已核实；BOM 与节点图。
• 周期：4 – 8 个月推导。费用：PE 签章与手册编制为五位数至六位数美元区间【推导，须询价】。
• 要点：顺序不可颠倒。 中国设计院签章不被承认；持牌专业人士通常要求先看到成体系的 QA 手册与第三方检验安排才愿签章。正确顺序是先建 QA 手册与第三方框架，再以此说服 PE 签章；先找 PE 再补体系，几乎必然被拒。推导

阶段三　预评估（Pre-Assessment）

• 内容：接洽第三方检验机构（具备成熟能力者如 ICC NTA, LLC、PFS Corporation / PFS TECO，均为 HUD 认可 DAPIA/IPIA【已核实机构身份】）；取得书面意向、报价与排期；向 MHD 询问已批准第三方 reviewer 名单、是否有境外或新设制造商批准记录、NRS 461.190(4) 互认机制是否已通过法规建立【已核实条款存在，机制是否落地为待补】；完成配方预筛（至少确认 E84 可达 Class A）。
• 输出物：第三方检验机构书面意向书与报价（缺此项后续无法推进）推导；预评估问题清单与答复；配方预筛结论。
• 周期：2 – 4 个月推导。费用：预评估与咨询通常数千至数万美元推导。
• 要点：本阶段是全项目周期的决定性变量。机构若不承接或排期过长，则无驻厂检验、无出厂标签、货物无法合法出厂。须在阶段二期间即启动，不可等图纸完成后再找机构。推导

阶段四　正式测试（Formal Testing）

• 内容：路径 B（主线）——材料级组合：ASTM E84 / UL 723、C518（含钢龙骨热工修正的组件 U 值计算书）、G154、D968，如作内衬加 E90。路径 A / 中期升级——与基板供应商合作，把本产品面板作为组件外饰层做一次 E119 / UL 263，取得自有 UL 设计编号或等效认证设计。支撑项——E283、E331、E330；整栋气密以鼓风门法（E779 / E1827）单独验证。
• 输出物：完整测试报告包；组件设计编号（如走升级路径）；组件 U 值计算书；试件与量产一致性声明。
• 周期：材料级 3 – 5 个月推导；组件级 3 – 12 个月（试件准备 4–8 周 ＋ 测试与报告 6–12 周）推导。
• 费用：材料级组合数万美元；组件级 $25,000 – $100,000+。【推导，均须询价填实】待补
• 要点：试件尺寸、安装方式、紧固件规格必须与量产品完全一致。 一次不过往往需重做，成本与周期翻倍。推导

阶段五　目录与合规（Listing & Compliance）

• 内容：取得构造体系批准（审批费 $500）已核实；完成图纸审批（NAC 461.117(1)：构造体系未经批准前不得将图纸提交任何评审方，顺序强制）已核实；通过 MHD 在签发执照之前的工厂实地检查（NAC 461.300，检查费 $750）已核实；通过产线与每单元检查（NAC 461.300 / 461.310 / 461.320）已核实；完成首件完整检验并在出厂前取得并贴附州局徽标（NRS 461.190 / NAC 461.130 / 461.140）已核实。
• 输出物：制造厂执照；构造体系批准函；QA 手册批准版；图纸审批记录；第三方 reviewer 报备记录；首件检验认证报告；逐件 insigne。
• 周期：6 – 14 个月（自提交起算）推导。
• 费用：政府规费已核实——制造厂执照新申请 $2,250（两年期）、工厂检查 $750、构造体系审批 $500、全部工厂结构审批 $100、图纸审批/修改 $120、合规标签与证书 $60、徽标 $60、负责人（RME）$350、其他高管/成员/合伙人 $250、执照考试 $50、学习指南 $15、超出 25 英里的时间与差旅 $32/小时 ＋ $0.575/英里。首次政府规费合计约 $3,660（含 RME 约 $4,010）。第三方检验与测试费另计，$50,000 – $200,000 量级【推导，须询价】。
• 要点：MHD 实际审批周期未在官方文件中给出承诺时限待补，是"4 个月 vs 8 个月"之争的核心变量。另 NAC 461.400 允许下 stop orders，一旦触发将直接冻结供货。已核实

阶段六　附加认证（Additional Certifications）

• 内容：NRS 461.175 WaterSense 强制认证洁具（坐便器/淋浴/小便器/水龙头；2024-01-01 起扩展至灌溉控制器与喷头）已核实；电气元器件 UL 认可件核验（UL 67 / 489 / 943）推导；ADA 无障碍特征的工厂化实现（门宽、回转空间、抓杆预埋、台面高度）推导；若外墙组件触发 NFPA 285，补做外墙组件火焰传播试验【待补，取决于构造定案】；环境许可（喷漆、焊接烟尘可能触发州环保空气许可）【推导，须向主管部门确认】。
• 输出物：WaterSense 认证编号档案；UL 认可件清单与证书；无障碍符合性说明与图纸标注；环境许可（如需）；NFPA 285 报告（如触发）。
• 周期：2 – 6 个月（与阶段五并行可大幅压缩）推导。费用：WaterSense 与 UL 认可件为采购侧核验成本、量级低；无障碍为设计侧成本；NFPA 285 若触发属数万美元量级额外测试【推导，须询价】。
• 要点：最大风险是"晚发现"。 ADA 特征未在工厂完成则现场整改代价极高（门洞与预埋件已在封闭构造内）；NFPA 285 若设计后期才判定触发将致数月返工。二者均应在阶段二设计期间完成判定。推导

8.3.1 汇总与关键路径

阶段	输出物	周期	政府规费	第三方/测试费
一 规范对标	设计基准确认清单、定性意见书	1 – 2 月推导	无	顾问费推导
二 构造设计	PE 签章图纸、2 份 QA 手册、BOM	4 – 8 月推导	无	五位数至六位数美元推导
三 预评估	第三方意向书与报价、预评估记录	2 – 4 月推导	无	数千至数万美元推导
四 正式测试	测试报告包、组件设计编号、U 值计算书	材料级 3 – 5 月 / 组件级 3 – 12 月推导	无	数万 – $100k+推导
五 目录与合规	制造厂执照、构造体系批准、逐件 insigne	6 – 14 月推导	约 $3,660 – $4,010已核实	$50k – $200k推导
六 附加认证	WaterSense 档案、UL 认可件、无障碍说明、NFPA 285（如触发）	2 – 6 月推导	视项待补	视项待补

关键路径：阶段二与阶段五之间存在法规强制的串行关系（NAC 461.117(1)：构造体系未经批准前不得提交图纸评审）已核实，不可压缩。阶段五起点又受 NAC 461.300"发照前必须完成工厂实地检查" 约束已核实，即工厂须实际建成才能进入发照环节。故"产品与认证"轨周期为 14 – 22 个月推导，是三条并行轨道中的瓶颈轨；叠加厂建与商务环节后，首批交付窗口为 19 – 30 个月推导。建厂周期 6 – 9 个月（基准约 8 个月）是认证链条的前置硬约束，不是可压缩变量。【推导，依据 NAC 461.300 已核实条款】

【配图建议】 六阶段横向泳道甘特图，每格标注"输出物 / 周期 / 费用量级"三行小字；阶段二与五之间画红色竖向线标注"法规串行强制点（NAC 461.117(1)）"；阶段五下方画虚线指向"工厂建成（NAC 461.300 发照前检查）"。费用栏用深色块表示已核实政府规费、浅色块表示推导第三方费用。右端标注"首批交付 19 – 30 个月"。

---

8.4 产品标识：insigne 与 data plate 的签发

8.4.1 两套互不替代的标识体系

标识	签发机构	适用产品	本项目适用性
HUD 标签（certification label / data plate）	HUD 认可的 IPIA（如 ICC NTA、PFS）依 24 CFR 3280 签发	HUD Code manufactured homes	不适用——依 24 CFR 3282.12 modular homes 排除条款与 NAC 461.010，走州级路径已核实
州局徽标（insigne / insignia of approval）	Nevada Housing Division	NRS 461 体系下的 manufactured buildings / modular buildings	适用——本产品法定出厂标识已核实

表述纪律：不得笼统表述为"产品通过了 NTA / Intertek / UL 认证"。正确表述须分层——Nevada insigne 由 MHD 签发；HUD 标签由 IPIA 签发（本项目不适用）；构件级测试证书由实验室出具。三者不可互相替代。【已核实各自签发主体与性质】

关于 data plate：HUD Code 语境下它是随住宅交付、载明风区/热区与设备信息的铭牌。本项目不走 HUD Code，故不签发 HUD data plate。产品是否另设自有铭牌以承载序列号、构造体系批准号、insigne 编号与关键性能参数，属设计侧可自主决定事项；建议在"标准墙组件"冻结时同步定型铭牌内容与位置，使其在出厂检验记录中可追溯推导。内华达法规是否对铭牌另设具体要求，须以 MHD 书面答复为准待补。

8.4.2 insigne 的申领与流程

依 NRS 461.190 / NAC 461.130 / NAC 461.140：

1. 前提：产品须已取得构造体系批准与图纸审批，工厂须已通过实地检查并持有制造厂执照。insigne 是认证链条末端产物，不能提前申请。【已核实条款结构】
2. 逐件申领：依 NAC 461.140，须为每一个单元、每一栋建筑或每一个组件申请。已核实
3. 出厂前贴附：依 NRS 461.190 / NAC 461.130，明文要求货物离开工厂之前必须已具备 insigne。已核实
4. 费用：徽标 $60；合规标签与证书 $60。【已核实，来源为 MHD 现行费用表】
5. 不得自制或代贴：insigne 只能由发证机构发放。伪造属刑事犯罪，将同时摧毁本项目与美国市场商誉。合同须明确标签由持证机构发放、工厂仅在授权条件下贴附。推导

步骤	内容	周期	可信度
1	向 MHD 索取现行费率表（依 NRS 461.180 / NAC 461.210）、insigne 申请表单与填报说明	1 – 3 周	推导
2	取得构造体系批准与图纸审批（含第三方印章）	见阶段五	推导
3	完成首件完整检验，形成认证报告	见阶段五	推导
4	提交 insigne 申领，缴费 $60/件（＋合规标签与证书 $60）	官方未公布承诺时限待补	费用已核实；周期待补
5	收讫徽标，出厂前依 NAC 461.130 / 461.140 贴附并记录	按批次节奏	已核实

⚠️ 待核实：insigne 的实际发放周期（自申领提交至徽标送达）未在已核查官方文件中给出承诺时限待补。批量交付场景下逐件申领的物流与行政节奏须提前与 MHD 确认，避免"造好了但不能发货"的滞留。推导

8.4.3 insigne 的法律效力与边界

NRS 489.461 明确：取得证书与标签后，不要求符合地方建筑规范（例外除外）。已核实这是本项目极有价值的一条——通过州级体系即可获得全州通行效力。

但边界必须同时理解：该效力覆盖的是产品（design / construction）层面。NRS 461.260(3) 将用地分区、消防分区、建筑退线、场地开发、地界线要求与建筑美学要求完全保留给地方管辖。已核实

因此"贴了 insigne 就万事大吉"是错误理解。 insigne 解决的是"这个建筑产品本身合法"，不解决"这栋建筑可以合法放在这块地上"——这正是 8.5.6 风险的另一面。推导

【配图建议】 标识对照卡：左侧"HUD 标签（data plate）"用灰色并加"本项目不适用"标记，右侧"Nevada insigne"用高亮色，标注签发机构（Nevada Housing Division）、法定依据（NRS 461.190 / NAC 461.130 / 461.140）、费用（$60）、关键时点（出厂前必须已具备）。下方配简化流程：构造体系批准 → 图纸审批 → 首件检验 → 申领 insigne → 出厂前贴附 → 发货。角标注明"NRS 489.461：取得证书与标签后不要求符合地方建筑规范（例外除外）"。

---

8.5 与 NRS 461 / NAC 461 的对接：州级审批逐步说明

8.5.1 主管机构与法源

• 主管机构：Nevada Housing Division（MHD），隶属 Nevada Department of Business & Industry。不是 DIR，亦非州建筑主管部门。 境外制造商常将其误对接至错误部门，导致数月空耗。已核实
• 法源：NRS Chapter 461 与 NAC Chapter 461。已核实
• 制造厂执照法源：NRS 489.021 / 489.115 / 489.301，NAC 486.183。MHD 官方文件明文：制造 manufactured buildings、modular buildings、商业客车或工厂建造房屋及其系统与部件，必须取得制造厂执照。已核实
• 执照性质：两年期（NAC 489.360 表述为"Biennially"）；新申请 $2,250，续期 $1,350，续期逾期罚金 ＋$375。已核实

8.5.2 逐步审批流程

以下依 NRS/NAC 条文与 MHD 官方《Manufacturing Plant Approval and Construction Plan Review and Inspection process》文件整理；标注推导者为据此整理的操作顺序。

第 1 步｜制造厂执照。 申请依 NRS 489.021 / 489.115 / 489.301，NAC 486.183，新申请费 $2,250。已核实关键前置：执照不能在工厂建成之前取得（原因见第 3 步）。

第 2 步｜构造体系与质保手册。

• NAC 461.100：QA 手册须含两份——组织机构与问责图、生产测试与设备、逐工位工艺描述、逐工位质检清单、各质检责任人职务。已核实
• NAC 461.110：Division 对首次申请的制造场所实施 quality control audit review（工厂质量控制审核）。已核实
• NAC 489.310：QC 人员须能识别规范违规与偏离已批图纸，且有权停产直至整改。已核实
• 费用：构造体系审批 $500；全部工厂结构审批 $100。已核实
• 顺序纪律：NAC 461.117(1) 规定构造体系未经批准前，不得将图纸提交任何评审方——强制串行，不可通过并行排期绕开。已核实

第 3 步｜工厂实地检查（发照前的硬约束）。

NAC 461.300：MHD 必须在签发执照之前完成对制造厂的检查；工厂搬迁、或施工方法/所有权/管理层发生重大变更时，须重新检查。已核实

这一条是本项目一切时间表的物理起点。 它彻底堵死"先拿证再建厂"的常规顺序：必须先有一个真实存在、可被检查的工厂，才可能拿到执照。 执照 → 工厂建成，顺序不可逆。【已核实条款＋推导的战略含义】检查费 $750（申请时缴纳）。已核实

其他相关义务：NAC 461.310 规定 MHD 可随时抽查工厂与在建单元已核实；NAC 461.180 规定名称/地址变更或所有权/管理层重大变更须 10 天内通知已核实。

第 4 步｜图纸审批（含第三方印章）。

• NAC 461.117：图纸须含第三方印章；design professional 须为 NRS 623 注册建筑师/住宅设计师，或 NRS 625 持牌 PE。中国设计院签章不被承认。已核实
• NAC 461.113 / 461.117：图纸评审可由 Administrator 执行，或由获批的第三方 reviewer 执行；制造商须就每一个批准其图纸的机构向 Division 报备。已核实
• 费用：图纸审批/修改 $120。已核实
• 操作要点：①必须由本方向美国持牌 PE 直接聘请并签约——若由合作方代聘，我方对图纸与签章过程失去控制权，无法按需修改设计与推进审批节奏【推导，依据 NAC 461.117 的签章责任落点】；②顺序不可颠倒：先建 QA 手册与第三方框架，再以此说服 PE 签章；先找 PE 后补体系几乎必然被拒推导；③图纸审批通常需数轮往返推导，周期未由官方公布待补。

第 5 步｜产线与每单元检查。

• NAC 461.300 / 461.310 / 461.320：组织实施产线检查与每单元至少一次检查；NAC 461.320 允许通过合同委托检验（委托第三方检验机构实施）。已核实
• 首件完整检验：至少完整检验一台贯穿全部工序，形成认证报告（可类比 24 CFR 3282.362(b) 的相应做法）。【推导，类比依据已核实】
• 记录保存：依 NAC 461.360，记录须保存至少 1 年。已核实
• 违规后果：NAC 461.400 允许下 stop orders——一旦触发将直接冻结整个项目供货。已核实

第 6 步｜出厂前贴附州局徽标。

• NRS 461.190 / NAC 461.130 / NAC 461.140：货物离开工厂之前必须已具备 insigne；须为每一个单元/建筑/组件申请。已核实
• 费用：徽标 $60；合规标签与证书 $60。已核实
• 法律效力：NRS 489.461 明确取得证书与标签后不要求符合地方建筑规范（例外除外）。已核实

第 7 步｜安装检验与入住许可（Certificate of Occupancy）。

• NRS 461.260(2) / 461.260(4)：安装检验后的 certificate of occupancy 由 Division 核发。对人口少于 700,000 的县（本项目目标矿区所在县全部属于此类），地方执法机构可以执行检验；但若收到请求后 10 日内未执行或拒绝，则由 Division 执行。已核实
• NRS 461.260(3)：用地分区、消防分区、建筑退线、场地开发、地界线与建筑美学要求完全保留给地方管辖。已核实
• NRS 461.260：本州制造商受地方主管部门检查管辖（初次检查前须提前 10 天书面通知 Division 管理员）。本土建厂后，这条成为我方自身的合规义务。已核实
• NRS 461.280：Division 的作为或不作为不产生诉权——风险由制造商自担，无法向州政府索赔。已核实

8.5.3 州级审批链条总图

制造厂执照申请（NRS 489.021/489.115/489.301, NAC 486.183）            $2,250
   ↓
【第 1 阶段】工厂实体 + 构造体系审批（NAC 461.300）
   ① MHD 实地检查工厂（★执照签发前必须完成 — NAC 461.300）           $750
   ② 提交构造体系与质保手册（NAC 461.100 / 461.110）                 $500 + $100
   ③ QC 人员能力确认，含停产权（NAC 489.310）
   ↓
【第 2 阶段】图纸审批与检查（NAC 461.300(2)）
   ① 图纸须含第三方印章（NAC 461.117），机构须向 Division 报备         $120
   ② 产线与每单元至少一次检查（NAC 461.300/461.310/461.320）
   ↓
出厂前贴州局徽标（NRS 461.190 / NAC 461.130/461.140）                 $60 + $60
   ↓
安装检验 → 入住许可（NRS 461.260(2)/(4)）

8.5.4 关键未核实项

以下三项必须书面向 MHD 确认，且应在项目启动阶段即完成询问——它们是否成立，直接决定项目的时间与可行性推导：

#	待核实问题	影响	优先级
1	MHD 制造厂执照与构造体系审批的实际处理周期（官方文件描述了流程，但未给出承诺时限）	是"4 个月 vs 8 个月"之争的核心变量，也是全项目排期的物理起点	🔴 最高
2	MHD 已批准的第三方 reviewer 名单，以及是否有境外制造商获批的记录	决定第三方检验机构选择的可行集合	🔴 最高
3	NRS 461.190(4) 互认机制是否已通过法规正式建立（对已在采纳等效规范管辖区获批准的产品予以承认）	若已建立，可为产品引入已认证构造体系，显著压缩阶段二与阶段四	🔴 最高

另须诚实标注一项无法证实、也无法证伪的事实：经现有渠道检索，暂时无法证实存在中国工厂获得美国州级模块化建筑批准的先例；同样无法证伪其存在。【待补，且可能长期无法确证】

操作含义明确：不应假定"无先例即不可行"，也不应假定"有先例即可复制"。 正确做法是把上述三问作为前置动作，以 MHD 的书面答复作为排期与可行性判断的唯一依据；在答复到位前，对内外均按"程序可行、周期未证"的口径表述。推导

8.5.5 对外沟通的表述纪律

美国预制建筑行业社群中存在针对中国模块化住宅合规状况的普遍质疑。故对外表述必须分层、诚实：

• 可以说："我们正按内华达州 NRS / NAC 461 程序推进州级模块化建筑批准，并已联系第三方检验机构。"
• 必须分层说明：Nevada insigne 由 MHD 签发；HUD 标签由 IPIA 签发（本项目不适用）；构件级测试证书由实验室出具。三者不可互相替代。
• 不能说："我们的产品已通过 XX 认证"（在测试与批准实际完成之前）。
• 不能引用外部案例暗示自身资质已具备：某些已运行的模块化营地项目，其模块来源、制造地、是否首次认证均与本项目不可比；可以引用其证明"模块化建筑已是该行业主流方案"，但不得引申为我方资质背书。主动说明这一区别反而增强可信度。推导

8.5.6 "州审通过但县检不过"的风险与规避

这是本章必须单独处理的风险，因为它同时具备高概率与高损失两个特征。

风险成因（三因素叠加）：① 版本错位——州级 NAC 461.205 停在 IBC 2018 / NEC 2017 / IECC 2018，地方或已采纳 2024 IBC / 2023 NEC已核实；② 加严授权——NRS 461.170(3) 授权地方加严已核实；③ 权限分工的天然交叉——州管产品、县管场地，但"产品"与"场地"在实操中并非完全可分：消防分区影响外墙构造与开口率，退线影响外立面与设备布置，场地开发影响基础与接地，同一栋楼可能同时落在两个口径之下。【已核实权限划分】

后果：按州级版本通过州审的图纸，在地方检验环节被要求按其更新的版本整改，触发重新设计＋重走审图，损失量级 6 – 12 个月推导。

规避方法（按执行顺序）：

① 设计基准"两者取严"，在第 0 阶段完成。 不是到审图阶段才发现版本差异，而是在设计输入阶段就把州级与目标县版本逐条比对，取严者作为唯一设计基准，形成书面《适用规范与设计基准确认清单》。推导

② 双向书面确认，拿到两份答复。 分别致函 MHD 与目标县规划/建筑部门，书面确认适用版本组合、县审对产品侧的检验口径、以及是否认可州级 insigne 的通行效力。两份答复函是后续所有争议的解释基础。推导

③ 把地方要求前置进构造设计。 外墙组件的耐火与开口构造按地方现行版本从严设计；场地侧的消防分区、退线、基础与接地要求在阶段二即纳入，而非等产品定型后再补。NRS 461.210 规定获批准产品未经 Division 事先批准不得修改，一旦定型再因地方要求改动，代价是重新报批。【已核实条款＋推导的操作含义】

④ 设计阶段预留合规冗余。 对可能被地方加严的项（外墙耐火、气密、能效、无障碍）主动按高于州级最低要求的水准设计。多花的成本通常远低于重新设计＋重走审图的代价。推导

⑤ 把"可替换饰面层"路径用于应对版本变动。 这是 8.2 节产品结构设计的附带收益：因法定防火责任由已认证基板承担，当地方要求外墙构造升级时，优先在饰面层与基板选型上调整，避免触动已获批准的法定构造，从而减少触发 NRS 461.210 重新报批的可能。推导

一句话总结：州审解决的是"产品可不可以造"，县审解决的是"这栋楼可不可以放在这块地上"，二者不互相替代。 项目必须在设计输入阶段就同时满足两套口径，而非通过州审后再应对县审。【推导，依据 NRS 461.260(3) 与 NRS 489.461 已核实条款的权限划分】

【配图建议】 双环韦恩图：左环"州级 MHD 管辖（NRS 461 / NAC 461）——设计与构造、构造体系批准、图纸审批、工厂与逐单元检查、insigne"，右环"县级管辖——用地分区、消防分区、退线、场地开发、地界线、建筑美学"。交集区用警示色标注"版本错位风险带（IBC 2018 vs 2024 / NEC 2017 vs 2023）"，从此处引出五条规避方法的编号箭头。图下方写一句结论："州审通过 ≠ 县检通过"。

---

8.6 本章小结

已核实（可对外引用）：走内华达州级模块化路径、不适用 HUD Code；主管机构为 Nevada Housing Division；法源 NRS 461 / NAC 461 与 NRS 489 执照条款；NAC 461.205 采纳 IBC／IRC／UPC＋UMC 2018、NEC 2017、IECC 2018、NFPA 101 2018；NRS 461.170(3) 授权地方加严；IBC 703 耐火评级属组件、IBC 714 穿洞须认可封堵；NAC 461.117(1) 构造体系先于图纸评审、图纸须第三方印章；NAC 461.300 发照前工厂实地检查；NRS 461.190 / NAC 461.130 / 461.140 出厂前贴附逐件 insigne；NRS 461.260(3) 场地权力保留给地方；NRS 489.461 州级体系全州通行（例外除外）；NRS 461.280 排除对州政府诉权；MHD 现行各项规费。

推导（须说明为判断）：可替换饰面层路径及周期与成本压缩；各阶段周期量级；第三方费用量级；饰面层 5 – 10 年更换的长期服务价值；"两者取严"为可行策略。

待补（补齐前不得作为事实）：MHD 实际审批周期；获批第三方 reviewer 名单与境外制造商批准记录；NRS 461.190(4) 互认机制是否落地；基板既有认证可引用性；组件级测试报价与排期；ASHRAE 62.1 采纳版本；NFPA 285 是否触发；铭牌是否有法规要求；中国工厂获州级模块化批准的先例是否存在。

三条纪律：① 不编造、不引申——不从外部案例反向推导我方资质；② 不确定就标明——未核实者一律标注；③ 顺序不可违——NAC 461.117(1) 与 NAC 461.300 的串行关系是最硬的时间约束。

【配图建议】 本章总览图：中心为"Nevada Housing Division 州级模块化路径"圆标，四周辐射六个小节图标（规范清单、IBC 703 路径对比、六阶段路线图、标识体系、州审流程、风险规避），每个图标下用一行小字标注该节的"已核实条数 / 待补条数"，直观呈现本章的可信度结构。图右下角放刻度条，标出"首批交付 19 – 30 个月"与"工厂建成 6 – 9 个月"两个关键时点。
